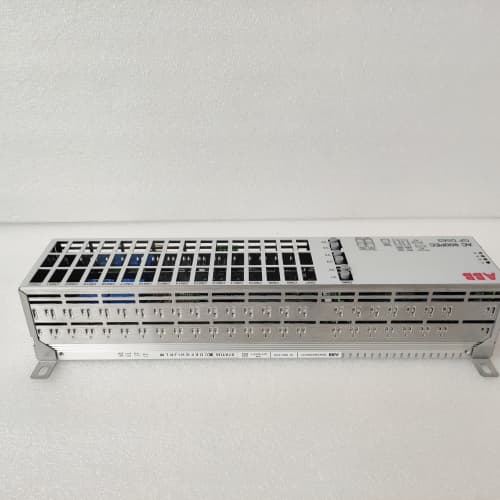

ABB 3BHE046836R0101 GFD563A101 是ABB集團為其 System 800xA 等過程控制系統設計的一款關鍵的 現場總線通信模塊 或 高速通信接口單元。該型號是ABB S800 I/O系列或類似架構中的重要組成部分,主要功能是作為控制器與現場層設備之間的高性能、高可靠性通信網關。ABB GFD563A101 模塊通常支持 Foundation Fieldbus H1 或 PROFIBUS PA 等適用于過程儀表的現場總線協議,專門用于連接和執行來自智能現場設備(如流量計、變送器、閥門定位器等)的復雜控制策略。作為連接數字現場網絡與中央控制系統的橋梁,選擇原裝可靠的 ABB 3BHE046836R0101 GFD563A101 通信模塊,是實現全數字化現場設備集成、提升控制精度和實現高級設備管理功能的核心。
模塊類型:現場總線通信接口模塊(通常為鏈接設備 - Linking Device 或主站)。
支持協議:通常支持 Foundation Fieldbus H1(符合ISA/IEC 61158標準)或 PROFIBUS PA 協議,用于連接本安或非本安現場儀表。
接口規格:
提供 FOUNDATION Fieldbus H1 或 PROFIBUS PA 端口,每個端口可連接多個現場設備(通常一個網段最多16或32臺)。
通過高速背板總線(如S800 I/O總線)與上級控制器(如AC 800M)通信。
通信性能:
精確的鏈路活動調度器(LAS)功能(對FF H1),管理網段上設備的通信時序。
支持標準功能塊(如AI, AO, PID, DI, DO)的分布式執行,可將控制回路下裝至模塊或現場設備中執行。
可處理多個控制回路和大量過程變量。
供電與本質安全:
集成或可連接現場總線電源和本質安全柵(Entity或FISCO模型),為連接在危險區域的現場儀表供電并確保安全。
診斷與組態:
全面的網絡和設備診斷能力,可檢測通信故障、設備離線、信號質量等。
通過專用或集成于系統(如Control Builder)的組態工具進行網絡設計和設備參數管理。
安裝方式:模塊化設計,安裝在S800 I/O機架或專用通信機箱中。
實現真正的全數字化現場集成:ABB GFD563A101 是構建基金會現場總線或PROFIBUS PA網絡的核心。它突破了傳統4-20mA模擬信號的點對點限制,通過一根雙絞線即可為多臺智能設備同時提供數字通信和供電,極大簡化了布線,降低了安裝和維護成本,并實現了從設備到控制系統的全面數字化信息流。
支持高級控制與設備管理:該模塊不僅傳輸過程變量,更能支持控制功能的分布式執行。例如,PID控制功能塊可以直接在下游的閥門定位器中運行,實現更快速、更確定的閉環控制。同時,它能夠訪問豐富的設備診斷、維護和配置信息(DD文件),是實現預測性維護和資產管理(APM)的基礎。
卓越的通信確定性與可靠性:通過精確的鏈路調度和錯誤檢測機制,GFD563A101 確保了現場層通信的確定性和數據的完整性。其工業級硬件設計保證了在嚴苛環境下7x24小時的穩定運行,通信抗干擾能力強。
與ABB 800xA系統深度無縫融合:作為ABB原生組件,ABB 3BHE046836R0101 GFD563A101 被完全集成到System 800xA的工程與運行環境中。工程師可以在Control Builder中統一組態現場總線設備、控制策略和監控畫面,操作員可以在一個平臺上查看所有設備狀態和過程數據,實現了極佳的用戶體驗和工程效率。
增強的系統靈活性與可擴展性:模塊化的設計允許用戶根據項目需求靈活增加現場總線網段的數量。每個網段可獨立工作,方便了系統的分階段實施和后續擴容。
應用領域:
主要應用于追求高度自動化、數字化和設備管理水平的過程工業,特別是那些已經或計劃大規模采用基金會現場總線或PROFIBUS PA智能儀表的行業,例如:石油化工、油氣開采與處理、精細化工、制藥、水處理以及大型電力廠的輔助車間等。
應用案例:
在一座新建的智能化煉油廠催化裂化裝置中,超過200臺壓力、溫度、流量變送器和控制閥被設計為基金會現場總線設備。這些設備被分成多個網段,每個網段由一個 ABB GFD563A101 鏈接設備進行管理和連接。GFD563A101 模塊不僅可靠地采集所有過程數據,還將多個快速壓力-流量控制回路下裝至對應的閥門定位器中執行,實現了比傳統DCS掃描周期快得多的本地閉環控制,顯著提升了控制品質。同時,維護人員通過800xA系統就能直接讀取每臺儀表的健康狀態報告,提前安排維護,避免了非計劃停車。
| 特性 | ABB 3BHE046836R0101 GFD563A101 (原廠現場總線主站/鏈接設備) | 使用傳統I/O卡+現場總線多路轉換器 | 其他品牌的現場總線主站 |
|---|---|---|---|
| 系統集成度 | 深度無縫集成。作為800xA系統的標準I/O組件,組態、診斷、控制全部在統一平臺完成,數據模型一致。 | 松散集成,信息孤島?,F(xiàn)場總線網絡自成體系,需要獨立軟件組態,數據需通過OPC等方式接入DCS,集成度低,維護復雜。 | 集成度取決于品牌。非ABB系統內可能面臨接口和工程工具不統一的問題。 |
| 控制性能 | 支持分布式控制。可將控制功能下放到現場,實現更快的回路響應和更高的可靠性。 | 僅限于數據采集??刂乒δ苋孕柙谥醒肟刂破鲗崿F(xiàn),響應速度受掃描周期和網絡延遲限制。 | 可能支持分布式控制。但需評估其與上位控制系統的協作效率和易用性。 |
| 工程與維護效率 | 工程效率高。單一工程環境,自動設備識別(DTM/DD),調試和維護便捷。 | 工程效率低。需要在DCS和現場總線配置軟件之間切換,設備管理分散。 | 效率取決于工具鏈。 |
| 可靠性及支持 | 高可靠性,支持有保障。與ABB控制器同等級別的硬件可靠性,并獲得ABB整體系統的技術支持和生命周期管理。 | 可靠性取決于最弱環節。增加了轉換器故障點,且支持來自不同廠商,協調困難。 | 可靠性及支持參差不齊。 |
| 總擁有成本 | 初始投資高,長期價值顯著。節省大量電纜、橋架和安裝成本,降低長期維護費用,并通過高級功能提升生產效率。 | 初始投資可能較低,但綜合成本高。電纜成本高,工程和后期維護復雜,系統性能受限。 | 競爭性定價,價值需綜合評估。需考慮與現有系統的整合成本。 |
明確現場總線協議與設備規劃:首先確定項目主要采用的現場總線協議(基金會現場總線H1或PROFIBUS PA),并詳細規劃現場設備的數量和分布,以確定所需 GFD563A101 模塊的數量和網段劃分。
設計安全的現場網絡拓撲:嚴格遵守現場總線網段設計規范(如總線長度、支線長度、設備數量、終端電阻)。對于本安應用,必須正確選配和安裝經過認證的本質安全柵。
重視網絡供電與接地:現場總線網絡對供電和接地要求嚴格。必須使用專用的現場總線電源,并確保網絡在控制柜側單點接地,以防止接地環路和通信干擾。
利用設備描述文件(DD/DTM):確保擁有所用現場智能設備的最新版設備描述文件,并在工程軟件中導入,這是實現設備全面組態、診斷和互操作性的關鍵。
進行充分的網絡測試與調試:在系統投運前,應使用現場總線診斷工具對每個網段的通信質量(信號電平、噪聲)進行測試,并逐臺調試現場設備,確保其通信和控制功能正常。
