1. 產品概述

2. 產品參數

2.1 顯示與觸控規格

• 屏幕尺寸：10.1 英寸寬屏（16:9）
• 分辨率：1280×800 像素（WXGA），LED 背光
• 觸控方式：電容式多點觸控（支持 2 點觸控），硬度 7H 鋼化玻璃
• 亮度：350cd/㎡，對比度 1000:1，可視角度 170°（水平）/160°（垂直）
• 背光壽命：≥50,000 小時（半亮度）

2.2 通信與接口參數

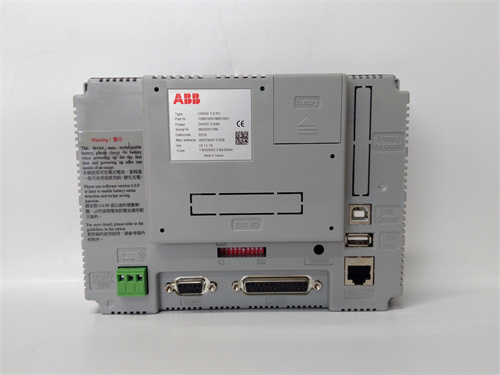

• 通信接口：2× 以太網口（RJ45，支持 TCP/IP、Modbus TCP、Profinet、EtherNet/IP）、1×USB 2.0 Host、1×USB 2.0 Device
• 擴展接口：可選 Profibus DP/MPI 模塊、CANopen 模塊
• 數據存儲：內置 2GB Flash，支持 MicroSD 卡擴展（最大 32GB）
• 協議兼容：支持 ABB AC500/PLC5 系列、西門子 S7 系列、三菱 FX/Q 系列等主流 PLC 通信協議

2.3 電氣與安全參數

• 工作電源：24V DC ±20%（冗余輸入可選）
• 功耗：≤25W（正常工作狀態）
• 絕緣耐壓：電源與信號接口間耐壓 1500V AC（1min）
• 防護等級：IP65（前面板），IP20（背面）
• 電磁兼容：EN 61000-6-2（工業抗擾度）、EN 61000-6-4（工業發射）

2.4 環境與機械參數

• 工作溫度：0℃~50℃（工業級），存儲溫度：-20℃~60℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，1g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：15g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：面板嵌入式安裝（符合 NEMA 4X/IP65），支持壁掛式 / 機架式

2.5 認證與兼容性

• 認證資質：CE、UL/cUL、FCC、RoHS 合規
• 兼容系統：ABB AC500 PLC、ABB 800xA DCS、第三方 PLC（西門子、三菱、施耐德）
• 軟件支持：ABB Panel Builder 800 組態軟件（支持多語言、自定義腳本）
• 平均無故障時間（MTBF）：≥50,000 小時（基于 Telcordia 標準）

3. 優勢與特性

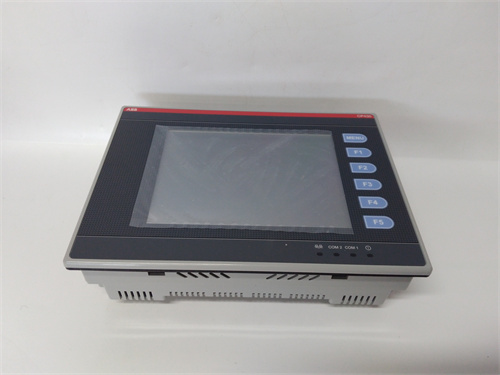

1. 高清可視化體驗：ABB CP430T-ETH 配備 1280×800 高清觸控屏，350cd/㎡高亮度與寬可視角度，即使在工業現場強光環境下也能清晰顯示數據，電容式多點觸控支持便捷的縮放、拖拽操作，提升人機交互效率。
2. 多協議通信集成：內置雙以太網口與豐富工業協議，可直接對接 ABB 及第三方 PLC/DCS 系統，無需額外網關，支持跨品牌設備的統一可視化管理，簡化系統集成架構。
3. 高防護與穩定性：前面板 IP65 防護等級，防塵防水，適應工廠車間、水處理站等惡劣環境；7H 鋼化玻璃觸控屏抗刮耐磨，50,000 小時背光壽命保障長期穩定運行。
4. 靈活的數據管理：內置 2GB Flash+MicroSD 卡擴展，支持歷史數據存儲、故障日志記錄與報表導出，配合以太網遠程訪問功能，運維人員可實時監控現場數據，無需親臨現場。
5. 便捷的組態開發：基于 ABB Panel Builder 800 軟件，支持圖形化組態、自定義腳本、多語言切換（含中文），快速搭建個性化監控界面，降低開發難度與周期。

4. 應用領域與案例

4.1 應用領域

• 制造業：汽車生產線設備監控、食品包裝機械操作終端、機床控制系統可視化
• 水處理：自來水廠 / 污水處理廠泵閥控制、水質參數監測、遠程運維終端
• 電力行業：變電站輔助系統監控、分布式光伏電站數據顯示、柴油發電機組操作界面
• 暖通空調：商業建筑 HVAC 系統控制、工業廠房恒溫恒濕調節、冷鏈倉儲溫度監控

4.2 典型案例

1. 汽車生產線應用：某汽車整車廠在焊接生產線中部署ABB CP430T-ETH，對接 ABB AC500 PLC，實時顯示焊接機器人運行參數、故障報警信息，支持手動 / 自動模式切換，觸控操作響應速度≤100ms，大幅提升生產線操作效率，故障處理時間縮短 30%。
2. 污水處理廠應用：某城市污水處理廠采用ABB CP430T-ETH 作為中控操作終端，監控曝氣池溶解氧、污泥濃度等參數，通過以太網遠程訪問功能，運維人員可在中控室管理多個泵站設備，IP65 防護等級適應現場潮濕、多塵環境，設備年故障率＜1%。
3. 光伏電站應用：某分布式光伏電站使用ABB CP430T-ETH 監控逆變器、匯流箱運行數據，顯示發電量、電網并網狀態，支持參數遠程配置與故障預警，內置數據存儲功能實現發電量歷史統計，為電站能效分析提供數據支撐。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 場景匹配：生產線監控、水處理控制等需要高清顯示與多協議通信的場景優先選擇ABB CP430T-ETH；小型設備單機控制可選用 CP400 系列小尺寸型號（如 CP415T）。
2. 通信需求：需對接多品牌 PLC 或遠程訪問的項目，選擇ABB CP430T-ETH 雙以太網口配置；僅本地通信需求可選用單網口版本。
3. 安裝環境：潮濕、多塵的工業現場需確認ABB CP430T-ETH 前面板 IP65 防護適配性，戶外安裝需搭配防護箱。

6.2 注意事項

1. 安裝規范：面板嵌入式安裝時需預留散熱空間（四周≥5cm），避免與大功率發熱設備緊鄰；電源線與信號線分開布線，防止電磁干擾。
2. 組態開發：使用 Panel Builder 800 軟件時，建議采用模塊化組態設計，便于后期維護；歷史數據存儲需定期清理，避免存儲空間不足。
3. 通信設置：以太網通信需配置正確的 IP 地址與子網掩碼，對接第三方 PLC 時需確認協議版本（如 Modbus TCP 從站 / 主站模式）。
4. 維護保養：定期清潔觸控屏（使用柔軟干布），避免使用有機溶劑；長期停機后重啟前需檢查電源電壓是否正常。
