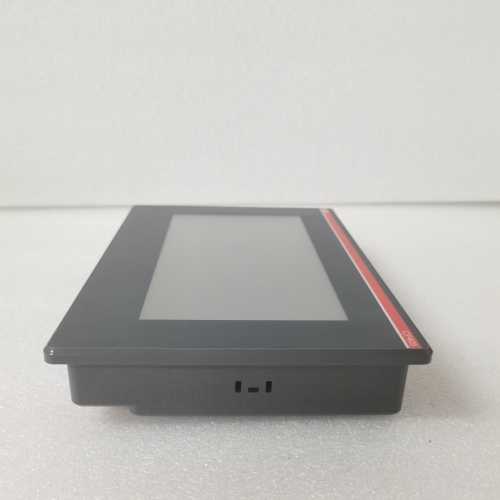

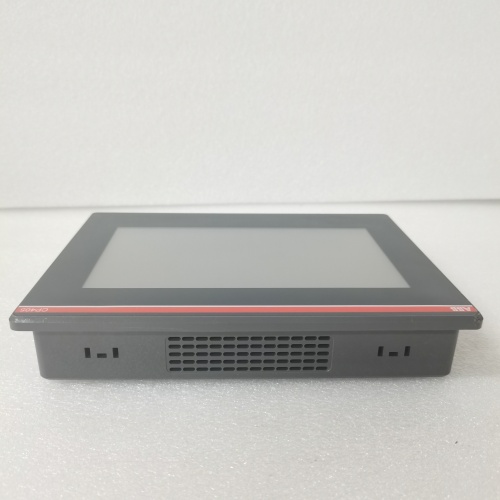

ABB CP435T 是 ABB CP400 系列中的一款彩色觸摸屏人機界面，作為專為 AC500S PLC 系統匹配設計的核心操作與監控組件，在工業自動化場景中承擔著人機交互的關鍵作用。ABB CP435T 搭載 7 英寸 64K 色 TFT 觸摸屏與 6 個自定義功能鍵，800×480 的高清分辨率可清晰呈現工業現場的過程數據、設備狀態及控制菜單，讓操作員能快速完成參數設定與指令下發。ABB CP435T 支持 Modbus RTU、Modbus ASCII 等多種通信協議，能無縫對接各類 PLC 及工業控制設備，適配離散制造、水處理、暖通空調等多領域的控制需求。ABB CP435T 還內置實時時鐘與 9 級用戶密碼保護功能，既能精準記錄設備運行時序數據，又能通過權限分級保障操作安全，同時其緊湊的結構設計也適配工業現場空間有限的安裝場景，是兼顧易用性與安全性的工業級人機交互設備。
- 品牌 / 型號：ABB CP435T
- 顯示與操作參數
- 屏幕規格：7 英寸 TFT 觸摸屏，64K 色彩，分辨率 800×480 像素
- 操作方式：觸摸屏 + 6 個自定義功能鍵，支持菜單式操作
- 保護功能：9 級用戶密碼保護，防止誤操作與非法參數修改
- 存儲與通信參數
- 存儲容量：用戶程序存儲 8MB ROM，用戶數據存儲 512KB RAM
- 通信協議：支持 Modbus RTU、Modbus ASCII 協議，適配 AC500 系列 PLC
- 通信速率：4.8 - 187.5kbps，適配不同傳輸距離的通信需求
- 輔助功能：內置實時時鐘，可精準記錄事件時間戳
- 環境與物理參數
- 工作溫度：0 - +50℃，存儲溫度：-10 - +60℃
- 供電規格：24V DC，功耗 20VA
- 外形尺寸：231mm×176mm×47mm，凈重 0.86kg
- 認證標準：擁有 CUL 認證，符合相關工業安全與電磁兼容標準
- 交互體驗友好：ABB CP435T 的大尺寸彩色觸摸屏搭配自定義功能鍵，既支持可視化的圖形化操作，又能通過快捷鍵快速調用常用功能，降低操作員的學習與操作難度，提升現場作業效率。
- 適配性強易集成：兼容多種主流工業通信協議，尤其能與 ABB AC500S PLC 無縫協同，同時也可對接其他品牌的工業控制設備，無需復雜的協議轉換，大幅簡化系統搭建流程。
- 運行穩定可靠：適配 0 - +50℃的工業常見溫度范圍，元器件選用符合工業級標準，能在多粉塵、輕微振動的工業環境下長期穩定運行，減少因設備故障導致的生產中斷。
- 安全與管理便捷：9 級密碼權限分級設計可適配不同崗位的操作需求，實時時鐘能精準記錄設備啟停、參數修改等關鍵事件的時間信息，為設備運維與故障追溯提供可靠數據支撐。
- 食品飲料加工生產線：某瓶裝水生產線采用ABB CP435T 作為灌裝設備的人機交互終端，通過觸摸屏實時顯示灌裝速度、液位高度等參數，操作員可通過自定義鍵快速切換生產配方，同時密碼保護功能避免了非授權人員修改關鍵工藝參數，助力生產線實現穩定高效的自動化灌裝，產品合格率提升 3%。
- 市政水處理系統：在某城市污水處理廠的水質凈化車間，ABB CP435T 對接 PLC 采集水泵轉速、沉淀池液位、水質檢測傳感器等數據，并在屏幕上實時呈現處理流程狀態。當水質指標異常時，系統可通過界面彈窗預警，方便操作員及時調整處理參數，保障出水水質達標。
- 商業建筑暖通空調控制：某大型商場的中央空調控制系統中，ABB CP435T 負責監控各樓層的溫度、濕度數據，操作員通過設備設定不同區域的溫濕度閾值，設備自動聯動空調機組啟停與調節，配合實時時鐘實現分時段溫控，既保證了環境舒適度，又幫助商場降低了 15% 左右的暖通能耗。
選取工業人機界面領域常見的西門子 TP177B、施耐德 XBTN400 作為競品，具體對比如下：
- 選型建議：優先適配 ABB AC500S PLC 組成的控制系統，尤其適合食品飲料加工、水處理、暖通空調等需要精準操作與權限管理的場景；若用于高粉塵場景，可搭配防塵罩輔助防護。
- 注意事項ABB Group：安裝時需確保 24V DC 供電電壓穩定，避免電壓波動損壞設備；通信線路需采用屏蔽線，且單端接地，減少電磁干擾對數據傳輸?shù)挠绊?；定期備份用戶程序與數據，同時避免在超過額定溫度的環境下長期運行，延長設備使用壽命；操作時需嚴格按照權限分級操作，防止誤改關鍵參數引發系統故障。
