產品概述

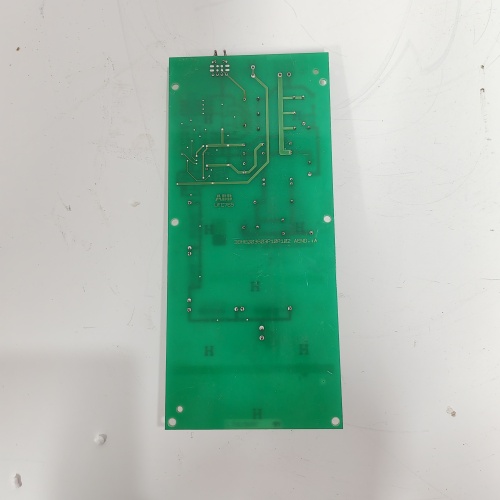

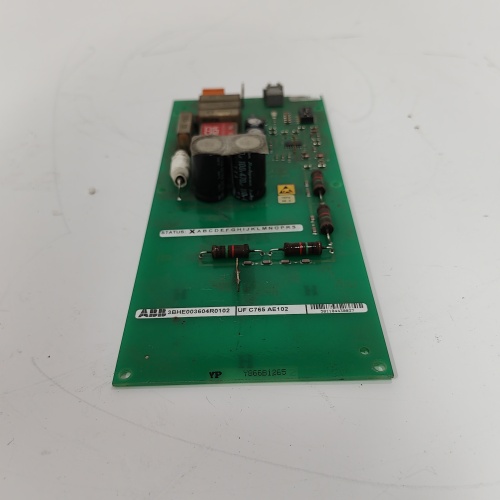

ABB 3BHE003604R0102 UFC765AE102 是ABB公司為其頂級的工業自動化與控制系統——Symphony Plus系列（或兼容的Harmony/INFI 90系統）——設計的一款關鍵處理器或高級通信接口模塊。該模塊隸屬于ABB在發電、水處理及大型過程工業中廣泛應用的大型分布式控制系統（DCS）產品線。ABB 3BHE003604R0102 UFC765AE102 通常作為系統網絡中的核心節點，承擔著復雜控制策略的執行、多回路協調或高速網絡數據路由與管理的重任。它體現了ABB在大型關鍵控制領域數十年的技術積淀，專為追求極致可靠性、強大處理能力和超長服務壽命的應用而打造。對于電力、冶金、造紙等行業的用戶而言，選擇 ABB 3BHE003604R0102 UFC765AE102 意味著為其核心生產過程注入了穩定可靠的控制“大腦”或“神經中樞”，是保障系統數十年如一日安全穩定運行的基石。

產品參數

• 品牌與型號： ABB 3BHE003604R0102 / UFC765AE102

• 產品系列： ABB Symphony Plus DCS 或 Harmony/INFI 90 系統核心模塊。

• 模塊類型： 高性能多功能處理器（MFP）或網絡接口單元（NIU）。

• 核心處理能力：

  • 若為處理器模塊，則搭載強大的專用CPU，擁有大容量內存，可執行數千個功能碼（Function Code）構成的復雜控制邏輯。

  • 若為通信模塊，則配備高速通信處理器，管理環形或總線網絡上的數據流。

• 關鍵接口：

  • 網絡端口： 通常配備冗余的工廠級網絡接口（如INFI-NET），用于連接操作員站、工程師站及其他控制節點。

  • I/O總線接口： 連接本地或遠程I/O子系統的通道。

  • 調試與維護端口： 用于本地配置和診斷的串行或USB接口。

• 電源要求： 采用冗余直流電源輸入（如+5V），確保高可用性。

• 工作環境：

  • 工作溫度： 0°C 至 +60°C（典型工業控制室環境）。

  • 防護等級： IP20，需安裝于電子設備間（ER）或控制柜內。

• 可靠性指標： 采用全冗余設計理念，支持模塊在線熱插拔更換，平均無故障時間（MTBF）極長。

優勢與特點

1. 無與倫比的系統可靠性與可用性： ABB 3BHE003604R0102 UFC765AE102 的設計核心就是“零單點故障”。無論是作為處理器還是網絡模塊，其硬件冗余、故障自動切換和在線維護能力，確保了控制功能或網絡連接在任何情況下都不會中斷，特別適用于不允許停機的關鍵過程。

2. 強大的處理與承載能力： 作為Symphony系統的核心，該模塊能夠承載和執行為大型工廠單元（如整個鍋爐、汽輪機或水處理單元）設計的復雜控制方案，處理海量的模擬量和數字量信號，并保證確定的掃描周期。

3. 確定性與實時的網絡性能： 其管理的INFI-NET等控制網絡具有確定的令牌傳遞協議和極高的數據吞吐量，確保所有控制站、操作站之間的數據同步在毫秒級內完成，為全廠協調控制提供了堅實保障。

4. 極長的生命周期與后向兼容： ABB Symphony系統以其超長的產品生命周期著稱。UFC765AE102 等模塊的設計充分考慮了與早期系統的兼容性，保護用戶的長期投資，并且在全球擁有龐大的備件和知識庫支持。

5. 完善的工程與診斷工具： 配合ABB Composer或S+工程工具套件，該模塊的組態、調試和診斷工作可以在高度集成的環境中完成。詳細的模塊狀態信息和歷史記錄便于快速定位和排除故障。

應用領域與案例

ABB 3BHE003604R0102 UFC765AE102 主要應用于對系統規模、可靠性和生命周期有極端要求的大型基礎設施和連續過程工業。

• 案例一：超超臨界燃煤發電機組主控系統

  • 應用： 鍋爐主控（BMS）、汽輪機數字電液控制（DEH）及協調控制系統（CCS）。

  • 角色： 作為冗余配置下的主控制器，ABB 3BHE003604R0102 UFC765AE102 執行涉及數百個回路的高級模擬量調節和復雜的順序控制邏輯，確保機組在高效、安全、環保的參數下運行，并快速響應電網的負荷調度。

• 案例二：大型市政污水處理廠

  • 應用： 全廠工藝流程的自動化控制，包括進水泵房、生物反應池、二沉池、加藥系統等。

  • 角色： 作為水區控制站的核心處理器，它整合處理來自全廠上萬點的I/O信號，運行先進的控制算法（如溶解氧精確控制），并通過高速網絡與中央監控中心實時通信，實現優化運行和節能降耗。

• 案例三：大型紙漿生產線分布式控制

  • 應用： 從備料到漂白的連續生產線控制。

  • 角色： 在長達數百米的產線上，多個控制站通過由 UFC765AE102 模塊構建的可靠控制網絡互聯。它確保各工藝段（如蒸煮、洗滌）之間的物料平衡、濃度控制和連鎖信號能夠無延遲傳遞，保障生產的連續性和產品質量的一致性。

與競品對比

與艾默生Ovation系統、西門子SPPA-T3000系統或霍尼韋爾Experion系統中功能相似的主控制器或網絡管理模塊相比，ABB 3BHE003604R0102 UFC765AE102 的核心優勢在于：

• 久經驗證的重工業“血統”： 在發電、水處理等ABB傳統優勢領域，其系統架構和硬件模塊經過全球數千個大型項目的長期運行驗證，在復雜工況下的穩定性和耐用性口碑卓著。

• 確定性與冗余機制的深度結合： 其控制網絡協議與處理器冗余機制的結合極為成熟，在確保確定性的同時實現了無縫切換，這在處理快速變化的工藝過程（如電網調頻）時至關重要。

• 無與倫比的生命周期支持： 對于已運行20年甚至30年的系統，ABB仍能提供對 3BHE003604R0102 等關鍵模塊的技術支持和備件供應，這對于擁有大量存量系統的用戶具有不可替代的價值。

選型建議與注意事項

1. 系統架構與功能定位確認： 首先必須明確該模塊在整個Symphony Plus系統架構中的具體角色（是控制器還是通信管理器），以及其需要處理的I/O規模、控制復雜度和網絡負載。這通常需要原系統設計資料或咨詢ABB資深工程師。

2. 嚴格的版本與兼容性核查： Symphony系統版本眾多，模塊固件版本必須與系統中其他模塊（尤其是網絡模塊和I/O模塊）以及工程軟件版本完全兼容。必須依據ABB官方發布的兼容性列表進行嚴格核對。

3. 冗余配置的必要性： 對于關鍵控制應用，必須為 UFC765AE102 配置為1:1冗余對。選型時需要同時采購兩塊模塊及相關的冗余電纜和終端器。

4. 軟件授權與工程準備： 使用該模塊需要相應的ABB Composer工程軟件授權，并且可能涉及控制策略的下裝。確保擁有有效的軟件許可和最新的項目備份。

5. 通過官方專業渠道采購： 此類核心系統組件強烈建議通過ABB電力與自動化服務部門或其一等授權服務伙伴采購，以確保獲得正品、版本匹配的產品以及最高級別的專業技術支持與咨詢服務。更多信息請訪問 ABB 3BHE003604R0102 UFC765AE102。

6. 由認證工程師實施維護： 模塊的安裝、更換和調試必須由經過ABB Symphony系統專門培訓并認證的工程師執行。操作前需制定詳細的方案，包括安全隔離、組態備份、冗余切換測試等，確保萬無一失。
