產品概述

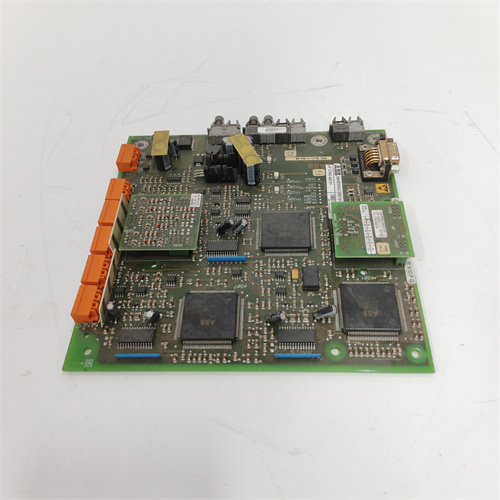

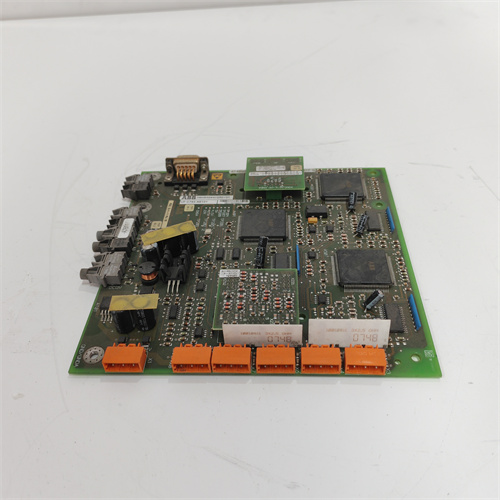

ABB 3BHE003604R0106 UFC765AE106 是一款應用于ABB高性能大型傳動系統（如ACS 6000系列）的核心控制與通信模塊。該模塊通常被用作傳動單元的主控制板或網絡接口板，是ABB變頻器實現復雜控制策略、高速通信和系統集成的“大腦”與“樞紐”。具體而言，ABB UFC765AE106 負責執行直接轉矩控制等高級算法，處理所有數字及模擬I/O信號，并通過高速工業網絡與上級自動化系統（如DCS、PLC）進行實時數據交互。選用原裝正品的ABB 3BHE003604R0106 模塊，是確保大型驅動設備穩定、高效、智能化運行的核心保障。您可以訪問ABB DriveParts 備件平臺獲取該模塊的詳細技術規格和訂購信息。

產品參數

• 產品型號： ABB 3BHE003604R0106 UFC765AE106

• 所屬系列： ABB ACS 6000 / ACS 6000c 系列中壓變頻器

• 模塊類型： 核心控制單元或高級通信接口模塊

• 處理器： 高性能多核處理器，確保對直接轉矩控制等復雜算法的實時計算能力。

• 控制功能： 支持ABB專利的直接轉矩控制技術，可實現無速度傳感器的高性能運行。

• 通信接口：

  • 系統內部： 通過高速DRVIC總線與變頻器內的功率單元、I/O模塊進行實時數據同步。

  • 外部網絡： 集成或支持多種工業以太網協議（如EtherNet/IP, PROFINET, Modbus TCP/IP）及現場總線（如Profibus-DP），用于與工廠級控制系統連接。

  • 維護端口： 提供用于本地配置和診斷的專用服務接口。

• 內存配置： 配備大容量非易失性存儲器和RAM，用于存儲固件、應用程序、用戶參數及詳細的運行事件日志。

• I/O管理能力： 可管理和處理連接的數字量、模擬量I/O信號。

• 安全功能： 支持集成安全功能，如安全轉矩?cái)嚅_。

• 工作環境溫度： 0°C 至 +55°C（控制柜內安裝）。

優勢與特點

1. 卓越的動態控制性能： 作為控制核心，ABB UFC765AE106 賦予了變頻器頂級的動態響應能力。其搭載的DTC技術能實現毫秒級的轉矩響應和精確的速度控制，特別適用于負載劇烈波動的嚴苛應用，如軋機、礦井提升機等，確保工藝過程的絕對穩定。

2. 強大的工業物聯網連接能力： 該模塊是變頻器融入數字化工廠的關鍵接口。ABB 3BHE003604R0106 具備強大的通信能力，能夠無縫集成到ABB System 800xA DCS或任何支持標準工業以太網的自動化網絡中，為實現遠程監控、預測性維護和能效管理提供了堅實的硬件基礎。

3. 極高的系統可靠性與診斷深度： 采用工業級設計和嚴格測試，確保在惡劣環境下長期穩定運行。模塊支持詳細的事件順序記錄和波形捕捉功能，為深度故障分析和預防性維護提供了強大工具，可顯著減少意外停機時間。

4. 模塊化設計與未來兼容性： UFC765AE106 采用模塊化架構，其硬件接口和軟件功能支持通過固件升級進行擴展。這意味著用戶的系統可以適應未來新的通信標準或控制需求，有效保護了長期投資。

5. 維護簡便與高可用性支持： 模塊支持熱插拔更換（需確認具體配置），且通過ABB專用軟件可以進行快速的參數備份與恢復。這使得維護工作能夠快速、標準化地完成，極大提升了系統的整體可用性。

應用領域與案例

ABB 3BHE003604R0106 UFC765AE106 模塊作為大型傳動系統的控制中樞，廣泛應用于對驅動性能、可靠性和智能化有極致要求的重工業領域。

• 應用領域：

  • 電力能源： 用于電廠的大型鍋爐引送風機、給水泵、循環水泵的變頻調速。

  • 油氣與化工： 驅動長輸管線主泵、煉化廠的大型壓縮機、海上平臺的注水泵。

  • 礦業與冶金： 應用于礦井提升機、港口重型卸船機、軋機主傳動系統。

  • 水處理與船舶： 控制大型泵站的主泵、船舶電力推進系統。

  • 高端測試： 大型動力設備測試臺的負載控制。

• 應用案例：
  在某大型金屬礦山的深井提升系統中，提升機主驅動由一臺功率超過5MW的同步電機驅動，并由一套ABB ACS 6000中壓變頻器控制。該變頻器的核心控制模塊正是UFC765AE106。該模塊不僅精確控制提升機的啟動、運行、制動全過程，保證速度和位置的精準，還通過光纖以太網與礦山主控系統實時通信。在一次網絡升級改造中，得益于ABB UFC765AE106 模塊對多種工業以太網協議的支持，系統無需更換主控硬件便平滑接入了新的環網，同時其記錄的高速運行數據為優化提升周期、降低能耗提供了關鍵依據。

與競品對比

• 與西門子SINAMICS系列同類控制單元對比： 兩者均為行業頂級產品。ABB UFC765AE106 的核心優勢在于其直接轉矩控制技術帶來的卓越動態性能和對電機參數的強魯棒性。它通常無需安裝電機編碼器即可達到高性能控制，簡化了系統結構，降低了長期維護成本和故障點。

• 與其他品牌中壓變頻控制方案對比： ABB在超大功率傳動領域技術積累深厚。ABB 3BHE003604R0106 所代表的不僅是一個硬件模塊，更是包含先進控制算法、豐富診斷工具和開放通信架構的整體解決方案。其與ABB整體自動化生態系統的無縫集成能力為客戶提供了更高的附加價值。

• 與仿制品或非原廠備件對比： 原裝模塊在軟硬件匹配、長期可靠性、全球技術服務及獲得持續安全認證方面具有絕對優勢。非原裝件存在兼容性風險、性能不穩定、無官方支持等嚴重問題，在關鍵應用中可能導致重大生產損失和安全風險。

選型建議與注意事項

1. 精確的備件匹配： ABB 3BHE003604R0106 是高度專用的備件。采購前必須依據變頻器整機型號、序列號以及故障模塊的完整型號和硬件版本進行100%核對。不同版本間可能存在固件和接口差異。

2. 完整的參數與固件備份： 更換模塊前，必須使用ABB專用軟件（如Drive composer）對原UFC765AE106 模塊內的所有參數、配置及固件版本進行完整備份。新模塊安裝后，需嚴格按照步驟加載匹配的固件并恢復參數。

3. 專業的維護操作： 該模塊的更換和調試是高壓高風險作業，必須由經過ABB認證的工程師執行，并嚴格遵守安全鎖定程序，確保設備完全斷電、放電并處于安全狀態。

4. 環境與散熱保障： 確保變頻器控制柜的冷卻系統（空調、風扇、濾網）工作正常。過熱是導致電子模塊故障的主要原因，直接影響UFC765AE106 的壽命和可靠性。
