產品概述

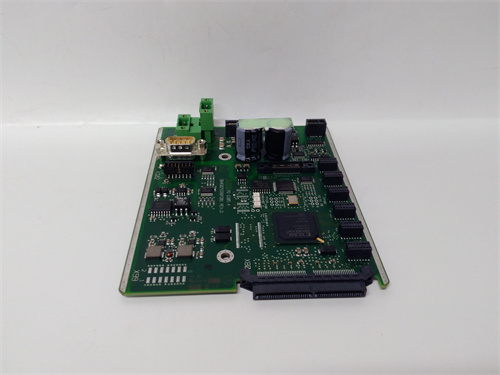

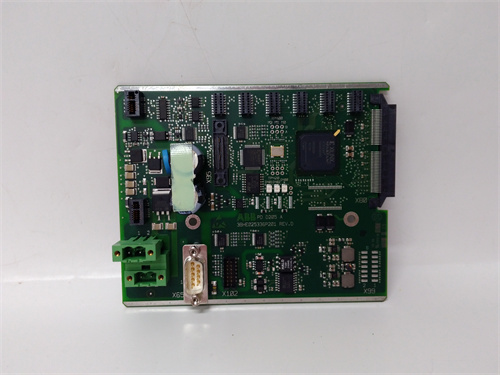

ABB 3BHE041626R0101 PDD405A101 是ABB公司為其工業自動化與控制系統（特別是其Symphony Plus或Harmony系列分布式控制系統）設計的一款關鍵電源分配或輔助控制模塊。該產品在大型自動化系統中承擔著為機柜內其他關鍵卡件（如控制器、通信模塊、I/O模塊）提供穩定、可靠和受監控的直流電源的核心任務。ABB 3BHE041626R0101 PDD405A101 不僅是簡單的電源轉換器，更是一個具備完善保護、隔離和診斷功能的智能電源管理單元。它的可靠性直接決定了其供電鏈路上所有自動化組件的穩定運行，是構建高可用性控制系統的底層基石。對于發電、水處理、化工等連續過程工業而言，采用 ABB 3BHE041626R0101 PDD405A101 這類原裝高品質電源組件，是確保整個控制系統供電品質、預防因電源問題導致非計劃停機的關鍵措施。

產品參數

• 品牌與型號： ABB 3BHE041626R0101 / PDD405A101

• 產品系列： 隸屬于ABB Symphony Plus / Harmony 系統電源分配模塊系列。

• 模塊類型： 電源分配單元（PDU）或輔助電源模塊。

• 關鍵功能與接口：

  • 電源輸入： 接受來自系統主電源或冗余直流母線的輸入（典型值為110/220VDC或48VDC等工業標準直流電源）。

  • 電源輸出： 提供多路經過穩壓、濾波和電氣隔離的二次直流電源輸出（如+5VDC， ±15VDC， +24VDC），為機架內的各類電子卡件供電。

  • 保護與監控： 具備輸入過壓/欠壓保護、輸出過流/短路保護、以及模塊運行狀態（正常/故障）的本地指示（如LED）和遠程干接點信號輸出。

• 電氣規格：

  • 輸入電壓范圍： 寬范圍直流輸入，以適應工業現場的電壓波動。

  • 輸出功率與電流： 具備特定的總輸出功率和分路電流輸出能力，設計時需滿足下游所有負載的峰值功耗需求。

  • 隔離等級： 輸入與輸出之間具有高等級的電氣隔離，有效抑制共模干擾。

• 工作環境：

  • 工作溫度： -20°C 至 +70°C（寬溫設計，適應工業環境）。

  • 防護等級： IP20，需安裝于防護機柜內。

• 機械特性： 模塊化設計，通?？砂惭b在標準DIN導軌或系統專用機架上，便于維護和更換。

優勢與特點

1. 卓越的供電質量與穩定性： ABB 3BHE041626R0101 PDD405A101 專為對電源噪聲敏感的精密控制電子設備設計。其輸出電源具有極低的紋波和噪聲，以及優異的負載調整率，為控制器、通信處理器等核心模塊提供了“潔凈”的工作環境，有效避免了因電源質量不佳導致的偶發性復位、通信中斷或測量誤差。

2. 強大的電氣隔離與故障隔離能力： 模塊提供輸入與輸出之間的可靠電氣隔離，能有效阻隔來自一次側電源線的瞬態沖擊和共模噪聲。其每路輸出通常都配有獨立的過流和短路保護（如保險絲或電子保護電路），能夠將下游單個負載的故障限制在局部，防止故障擴大導致整個機架或系統失電，極大提升了系統的可用性。

3. 無縫的系統集成與狀態監控： 作為ABB原廠電源組件，其電氣特性、機械尺寸和安裝方式與Symphony/Harmony系統完全兼容。部分型號還能通過干接點或系統背板將自身的健康狀態（如“電源正?！薄ⅰ澳K故障”）反饋給上級控制器或監控系統，實現電源系統的在線監測和預警，符合預測性維護的理念。

4. 緊湊高效與高可靠性設計： 在有限的控制柜空間內，PDD405A101 以緊湊的體積提供了高功率密度的可靠電源輸出。采用工業級元器件和穩健的電路設計，平均無故障時間（MTBF）長，能夠滿足7x24小時連續運行的關鍵要求。

5. 簡化的維護與備件管理： 模塊化設計使得故障診斷和更換非常簡便。清晰的指示燈能快速定位故障。作為ABB標準備件，其采購和庫存管理清晰，有利于降低維護復雜性和備件庫存成本。

應用領域與案例

ABB 3BHE041626R0101 PDD405A101 作為系統的基礎供電組件，廣泛應用于所有使用ABB大型DCS的連續過程工業和電力領域。

• 案例一：火力發電廠機組控制機柜

  • 應用： 為鍋爐安全監控系統（FSSS）或汽輪機數字電液控制系統（DEH）的控制器機架供電。

  • 角色： 在電磁環境復雜的電廠，該模塊為機架內關鍵的控制和通信卡件提供穩定、隔離的二次電源。其高可靠性和故障隔離能力確保了在部分I/O模塊故障時，控制器電源不受影響，保障了核心控制功能的連續性。

• 案例二：化工廠反應器安全儀表系統（SIS）機柜

  • 應用： 為安全等級達到SIL 2/3的安全邏輯控制器（SLC）及其I/O模塊供電。

  • 角色： 在安全系統中，電源的可靠性至關重要。PDD405A101 提供的高品質、受監控的電源，是SIS系統能夠正確執行安全聯鎖功能的基礎保障。其狀態信號可被SIS控制器讀取，用于診斷。

• 案例三：水處理廠中央控制室遠程I/O機柜

  • 應用： 分布在廠區各工藝單元的遠程控制機柜。

  • 角色： 在環境相對潮濕、供電可能不穩定的遠程站點，該模塊將可能波動的現場一次電源轉換為穩定可靠的系統工作電源，為I/O模塊、通信轉換器供電，確保數據采集和控制的連續穩定。

與競品對比

與通用品牌的工業開關電源或第三方兼容電源模塊相比，ABB 3BHE041626R0101 PDD405A101 的核心優勢在于：

• 系統級兼容性與可靠性認證： 它是ABB DCS官方電源架構的組成部分，其電氣性能、EMC特性、機械接口和散熱設計均與系統內其他卡件進行過整體匹配和測試，使用原裝部件能確保系統級的EMC性能和可靠性符合原始設計預期。

• 簡化的工程與維護流程： 作為系統標準部件，其在ABB的工程文檔和備件清單中有明確位置。更換時無需復雜的兼容性測試或參數調整，即插即用，減少了停機時間。

• 潛在的診斷信息集成： 雖然基礎功能是供電，但其故障狀態信息更容易被集成到DCS的全局報警系統中，實現更全面的系統健康監控。

選型建議與注意事項

1. 精確的負載功耗計算： 選型前，必須詳細計算目標機架或設備組內所有用電模塊的最大總功耗（包括瞬時峰值），并在此基礎上增加足夠的工程余量（通常建議30%-50%），以確保電源模塊長期工作在舒適區間，延長壽命。

2. 確認輸入電源規格匹配： 仔細核對現場可提供的一次電源（電壓等級、直流/交流）是否與該模塊的額定輸入電壓范圍完全匹配。錯誤的輸入是導致模塊損壞的最常見原因之一。

3. 嚴格的型號與規格核對： 必須確認采購的 PDD405A101 與原始設計或替換目標在輸入/輸出電壓、輸出功率/電流能力、端子定義及安裝方式上完全一致。

4. 規范的安裝與布線： 安裝時應確保模塊固定牢靠，周圍留有足夠散熱空間。電源線徑選擇需滿足電流要求并可靠壓接。強電（輸入）與弱電（輸出至卡件）線纜應分開敷設，做好屏蔽與接地。

5. 通過授權渠道采購： 為確保產品質量、獲得正確的技術資料和可靠的保修服務，應通過ABB或其授權分銷商采購原裝產品。仿制品可能在保護特性、隔離等級和長期穩定性上存在嚴重隱患，危及整個控制系統。有關官方信息，請訪問 ABB 3BHE041626R0101 PDD405A101。

6. 上電前檢查與定期維護： 安裝接線完成后，上電前務必使用萬用表檢查輸入電壓和極性。上電后，測量各路輸出電壓是否在額定范圍內。在系統定期維護中，應檢查模塊外觀、通風狀況、端子是否松動及指示燈狀態。建議記錄該模塊的更換日期和序列號。
