產品概述

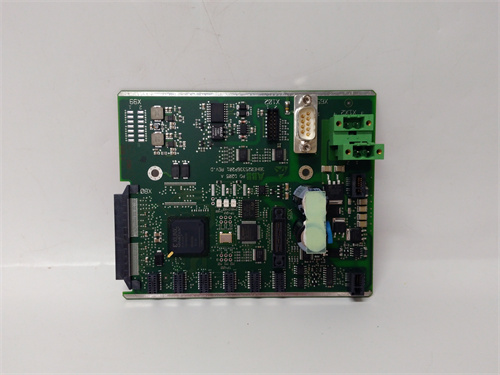

ABB 3BHE046836R0101 GFD563A101 是一款A(yù)BB公司設計的高性能工業自動化系統核心模塊。該產品隸屬于ABB AC 800M系列高性能可編程控制器（PLC）或System 800xA分布式控制系統（DCS）的擴展組件系列。具體而言，GFD563A101 是一款高級現場總線通信接口模塊或?qū)Ｓ脜f(xié)議處理模塊。它在自動化架構中充當關鍵的通信樞紐，負責將ABB的高可靠性控制器與廣泛的、特定協議的現場設備網絡（如PROFIBUS DP、PROFINET IO、Modbus等）進行高效、可靠的集成。選擇原裝正品的ABB 3BHE046836R0101 模塊，是構建兼容性強、性能穩定且易于維護的混合設備網絡的基礎。您可以訪問ABB官方備件與文檔中心獲取其詳細的技術規格、協議支持列表和配置指南。

產品參數

• 產品型號： ABB 3BHE046836R0101 (備件物料號) / GFD563A101 (功能型號)

• 所屬系統： ABB AC 800M 控制器系列 或 System 800xA DCS 的S800 I/O系統。

• 模塊類型： 高性能現場總線主站/從站模塊 或 工業以太網接口模塊。

• 主要功能（典型推斷）：

  • 現場總線主站： 可能作為特定現場總線（如PROFIBUS DP-V1/V2）的主站，管理多達數十甚至上百個從站設備。

  • 工業以太網適配器： 可能作為PROFINET IO設備或Modbus TCP服務器/客戶端，接入基于以太網的設備網絡。

  • 協議轉換： 實現不同現場總線協議與控制器內部數據格式之間的雙向轉換。

• 通信性能： 支持高波特率（如PROFIBUS DP 12 Mbps），具備強大的數據交換能力和確定的刷新周期。

• 接口配置： 提供與協議相對應的物理接口，例如RS-485端子排（用于PROFIBUS），或RJ45以太網端口。

• 最大連接數： 支持連接大量的現場設備，具體數量取決于協議和配置。

• 診斷功能： 提供網絡狀態、從站在線狀態、通信錯誤計數等詳細診斷信息。

• 工作溫度： 0°C 至 +60°C。

優勢與特點

1. 強大的異構網絡集成能力： ABB GFD563A101 模塊的核心價值在于其強大的協議兼容性。它使ABB的高端控制系統能夠無縫連接和管理使用不同通信標準的第三方設備，有效解決了工廠內“自動化孤島”問題。通過使用ABB 3BHE046836R0101 模塊，用戶可以在保留現有設備投資的同時，將不同品牌的驅動器、儀表、執行器統一集成到ABB的同一控制平臺下進行監控和管理。

2. 卓越的通信實時性與可靠性： 該模塊采用專用的通信處理器和優化的協議棧，確保了即使在與大量設備通信時，也能維持極低的網絡延遲和極高的數據吞吐量。這種確定性的通信性能對于需要快速響應和精確同步的應用（如多軸協調、高速生產線）至關重要。模塊的工業級設計也保證了其在嚴苛電磁環境下的穩定運行。

3. 簡化的工程配置與高效維護： 作為ABB原生模塊，GFD563A101 的配置完全集成在Control Builder M工程環境中。工程師可以通過導入標準的GSD/GSDML文件，以圖形化方式輕松組態網絡拓撲、分配設備地址和映射I/O數據。統一的軟件平臺也使得網絡診斷和設備故障排查變得直觀高效，顯著降低了工程和后期維護的復雜度與時間成本。

4. 高密度連接與空間優化： 單個GFD563A101 模塊通常能夠管理數十個現場設備節點，這種高密度連接能力極大地優化了控制柜內的空間使用，減少了所需模塊數量和背板槽位占用，使得系統架構更加緊湊和高效。

5. 面向未來的靈活性與可擴展性： 通過在主控制器上增加此類通信模塊，用戶可以靈活地分階段擴展其自動化網絡，以適應生產工藝的變化或新設備的引入。這種模塊化的擴展方式保護了控制核心的長期投資價值。

應用領域與案例

ABB 3BHE046836R0101 GFD563A101 模塊廣泛應用于需要集成多品牌、多協議現場設備的大型自動化項目，特別是在改造升級和生產線集成中發揮關鍵作用。

• 應用領域：

  • 制造業升級改造： 汽車、機械加工等行業的舊線改造，將原有的第三方PLC、驅動系統接入新的中央控制系統。

  • 過程工業擴展： 化工、水處理廠新增第三方包裝機、壓縮機等設備時的系統集成。

  • 物流與倉儲自動化： 集成來自不同供應商的堆垛機、輸送線、分揀機控制系統。

  • 基礎設施： 樓宇自動化中集成不同子系統的監控數據。

• 應用案例：
  在一個大型汽車零部件制造廠的沖壓車間改造項目中，新的中央控制系統采用ABB AC 800M系列PLC，但車間內數十臺不同年代、不同品牌的機械壓力機其本地控制器大多支持PROFIBUS DP協議。為了在不更換昂貴機床控制器的前提下實現集中監控和生產數據采集，項目在每個控制站中部署了GFD563A101 PROFIBUS DP主站模塊。ABB GFD563A101 模塊成功將所有這些壓力機作為從站接入系統，實時采集設備狀態、運行次數、故障代碼，并下達生產啟動指令。ABB 3BHE046836R0101 模塊的穩定運行，使得工廠能夠?qū)崿F(xiàn)對異構設備的統一管理和生產優化，同時最大限度地保護了現有資產。

與競品對比

• 與獨立的多協議網關對比： 獨立網關需要額外的機柜空間、電源、配置軟件，且數據路徑更長，實時性較差，診斷信息也難以與主控制系統深度整合。ABB GFD563A101 作為背板集成模塊，在系統集成度、數據交換效率、配置便利性和統一診斷方面具有明顯優勢。

• 與控制器內置通用串口（通過自定義協議）對比： 自定義協議開發工作量大、調試復雜、可維護性差，且難以實現復雜的設備管理和診斷功能。GFD563A101 模塊采用標準化工業協議，提供“開箱即用”的成熟解決方案，大幅降低開發和維護成本。

• 與ABB通用通信接口模塊對比： GFD563A101 是針對特定協議（如PROFIBUS DP）進行深度優化的專用型號。相較于通用模塊，它在特定協議下的性能（如支持的從站數量、同步功能）、診斷深度和配置向?qū)У挠押枚确矫嫱ǔ８鼮槌錾?/p>

選型建議與注意事項

1. 精確識別設備協議與版本： 首先必須確認需要集成的現場設備所支持的具體通信協議、版本和物理接口（如PROFIBUS DP-V1），并確保與GFD563A101 模塊的規格完全匹配。

2. 評估網絡規模與負載： 統計需要連接的設備總數、總I/O數據量以及所需的通信周期，確保所選模塊的性能和連接能力滿足要求，并留有一定余量。

3. 嚴謹?shù)木W(wǎng)絡設計與安裝： 規劃合理的網絡拓撲（線型、樹型），使用符合標準的通信電纜和連接器，正確設置終端電阻。良好的物理層安裝是通信穩定的基礎。

4. 規范化的軟件配置與測試： 在Control Builder M中正確組態網絡，使用設備廠商提供的標準描述文件（GSD）。完成配置后，必須進行全面的通信測試和功能驗證，包括從站掉線恢復測試等。

5. 重視網絡文檔與診斷： 建立清晰的網絡圖紙和設備地址分配表。利用模塊提供的診斷工具定期監控網絡狀態，將其作為預防性維護的例行檢查項。
