產品概述

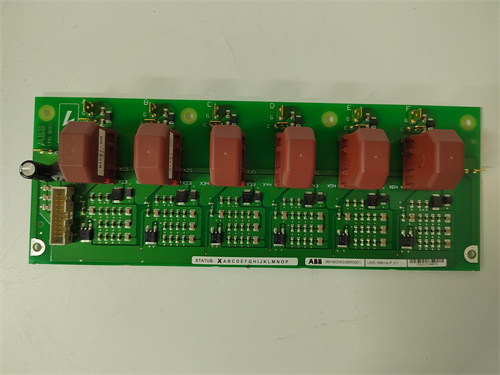

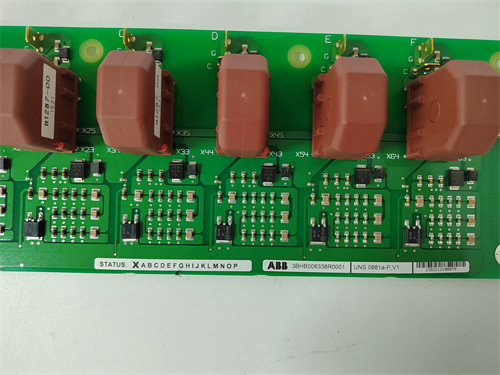

ABB 3BHE050077R0102 UNS0881B-PV2 是ABB公司為其Symphony Plus或Harmony大型分布式控制系統（DCS）設計的一款關鍵接口或通信模塊，具體隸屬于其統一網絡系列（Unified Network Series, UNS）產品。該模塊通常在系統中扮演著重要的網絡接口、協議轉換或特定設備連接器的角色，例如作為與特定現場總線（如Profibus PA/DP）、第三方PLC系統或?qū)Ｓ弥悄茉O(shè)備（如分析儀表、傳動裝置）進行數據交換的網關。ABB 3BHE050077R0101 UNS0881B-PV2 的設計旨在增強Symphony系統的開放性和集成能力，它能夠?qū)?lái)自不同制造商、遵循不同通信標準的數據無縫、可靠地集成到統一的DCS監控和控制系統之中。對于需要整合多種自動化設備或正在進行系統現代化改造的發電、水處理和大型過程工廠而言，選擇 ABB 3BHE050077R0102 UNS0881B-PV2 意味著構建了一座連接異構設備的穩固橋梁，是實現全廠信息集成和集中管控的關鍵組件。

產品參數

• 品牌與型號： ABB 3BHE050077R0102 / UNS0881B-PV2

• 產品系列： ABB Symphony Plus / Harmony UNS (統一網絡系列) 模塊。

• 模塊類型： 現場總線接口模塊或?qū)Ｓ猛ㄐ啪W(wǎng)關。

• 核心功能與接口：

  • 系統側接口： 通過高速背板總線（如INFI-NET）或?qū)Ｓ媒涌诳ú叟cSymphony控制器或通信處理器連接。

  • 現場側接口： 提供一個或多個特定現場總線物理端口（例如：Profibus DP/PA的RS-485接口，可能帶有隔離），用于連接現場設備網絡。

  • 協議支持： 支持一種或多種主流現場總線協議（如Profibus DP-V0/V1, Profibus PA），實現與智能變送器、執行器、遠程I/O及驅動器的數據交換。

• 性能指標：

  • 數據吞吐量： 支持特定波特率下的穩定通信（如Profibus可達12 Mbps）。

  • 連接設備數： 支持連接一定數量的現場總線設備（取決于具體協議和配置）。

• 配置與診斷：

  • 通常需要通過專用配置軟件（如ABB的Composer或第三方配置工具）進行網絡參數和設備GSD文件配置。

  • 提供本地狀態指示燈（如電源、通信、故障）用于快速診斷。

• 電源要求： 通常由所安裝的DCS機架或基板背板供電，或需要外部輔助電源。

• 工作環境：

  • 工作溫度： 0°C 至 +60°C。

  • 防護等級： IP20，安裝于控制柜內。

優勢與特點

1. 強大的異構系統集成能力： ABB 3BHE050077R0102 UNS0881B-PV2 的核心價值在于其卓越的開放性和兼容性。它打破了不同自動化品牌和設備間的通信壁壘，允許將大量符合特定現場總線標準的第三方設備無縫接入高性能的ABB Symphony DCS，極大地?cái)U(kuò)展了系統的設備選擇范圍，保護了用戶在現有設備上的投資。

2. 可靠的實時數據交換： 該模塊針對工業實時通信優化，能夠確保現場設備數據以確定性的周期被采集并更新到DCS控制器中，同時將控制命令可靠地下發至現場執行器。這對于需要快速閉環控制的工藝過程至關重要。

3. 簡化的工程配置與管理： 在ABB的工程環境中，該模塊可以作為標準I/O子系統的一部分進行管理。雖然可能需要導入設備描述文件，但其數據點可以被統一組態、命名和集成到控制邏輯中，提供了比通過上位機軟件進行協議轉換更直接、更可靠的集成方式。

4. 堅固的工業設計與長期可用性： 秉承ABB產品的工業級質量標準，該模塊設計堅固，能夠適應工業環境中的振動、溫度變化和電磁干擾。作為Symphony生態系統的一部分，它也享有ABB長期的產品生命周期支持。

5. 增強的診斷與維護便利性： 模塊提供清晰的通信狀態指示，并能將現場總線的網絡狀態和從站設備故障信息傳遞至DCS操作員站，便于維護人員快速定位是網絡問題、模塊問題還是具體現場設備的問題，縮短故障排查時間。

應用領域與案例

ABB 3BHE050077R0102 UNS0881B-PV2 主要用于需要將第三方現場總線設備集成到ABB DCS中的大型過程工業和電力領域。

• 案例一：污水處理廠生物處理單元

  • 應用： 集成多臺第三方品牌的智能溶解氧（DO）分析儀、污泥濃度計和變頻器。

  • 角色： UNS0881B-PV2 作為Profibus DP主站模塊，將這些智能設備接入Symphony系統。DCS可以實時讀取水質參數，并直接向變頻器下達轉速指令，實現基于溶解氧的精確曝氣控制，大幅節約能耗。

• 案例二：大型壓縮機組監控系統改造

  • 應用： 在現有Symphony DCS中集成新增的第三方壓縮機組振動監測系統（TSI）和防喘振控制器。

  • 角色： 通過增加 3BHE050077R0102 UNS0881B-PV2 模塊，可以將原本獨立、品牌專用的監測和控制系統數據集成到主DCS操作畫面上，實現集中監控、報警和連鎖保護，避免操作人員需要面對多個孤立系統。

• 案例三：制藥工廠批次生產系統

  • 應用： 連接反應釜上的稱重模塊、高精度溫度控制器及無菌閥門島。

  • 角色： 該模塊將支持Profibus PA/DP的現場設備集成進來，DCS可精確讀取重量和溫度反饋，并控制閥門動作，實現復雜的批處理配方和生產序列的自動化執行，確保生產過程的合規性與可重復性。

與競品對比

與西門子PCS 7系統中通過ET200M集成Profibus設備、或艾默生DeltaV中通過專用CHARMs卡件集成第三方協議的方式相比，ABB 3BHE050077R0102 UNS0881B-PV2 的特點在于：

• 在Symphony架構內的深度集成： 它作為Symphony系統的一個標準I/O擴展，其數據在控制器層面是原生的，享受相同的掃描周期、診斷和工程環境，集成度高于通過OPC服務器等軟件網關的方式。

• 對特定現場總線的專注與優化： UNS系列模塊通常針對特定協議（如Profibus）進行深度優化，在通信穩定性、帶載能力和診斷深度上可能優于通用型的多協議網關。

• 適用于老系統現代化改造： 對于已大量使用第三方現場總線設備的現有Harmony或INFI 90系統，通過增加此類模塊進行集成，是一種對現有接線和設備改動最小、風險較低的改造方案。

選型建議與注意事項

1. 明確集成需求與協議類型： 首要任務是確認需要集成的現場設備所使用的具體現場總線類型和版本（如Profibus DP-V1），并確保 UNS0881B-PV2 模塊支持該協議。

2. 嚴格的系統兼容性核查： 必須依據ABB官方發布的硬件兼容性列表，確認該模塊與您現有Symphony/Harmony系統的控制器型號、機架類型、槽位及系統軟件/固件版本完全兼容。

3. 詳細的網絡規劃與設備配置：

   • 規劃現場總線網絡的拓?fù)浣Y(jié)構、終端電阻設置、電纜類型和最大長度。

   • 準備所有需要連接的現場設備的GSD（設備主數據）文件，用于在工程軟件中配置從站設備。

4. 配置工具與工程準備： 確保擁有正確版本的ABB工程軟件（Composer）以及可能需要的特定配置工具。配置過程包括設置模塊參數、導入GSD文件、組態從站設備及數據映射。

5. 通過授權渠道采購與獲取支持： 建議通過ABB或其授權工業自動化分銷商采購，以確保獲得正品、正確的技術文檔和配置支持。非官方渠道的產品可能存在兼容性或固件問題。詳細信息可查詢 ABB 3BHE050077R0102 UNS0881B-PV2。

6. 專業的安裝與調試測試： 安裝時應確保模塊插接牢固。網絡接線必須規范，屏蔽層正確接地。調試階段需進行全面的通信測試：檢查所有從站設備是否被正確識別、數據讀寫是否正常、通信故障時的系統行為是否符合預期。務必保存好最終的配置和網絡參數。
