產品介紹

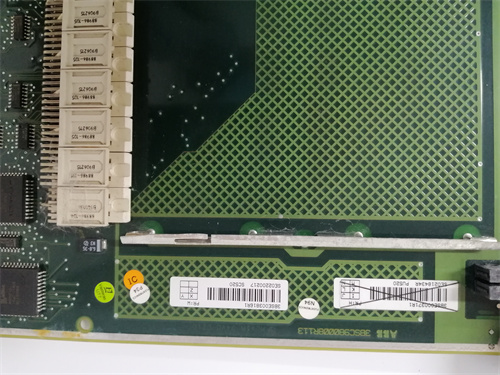

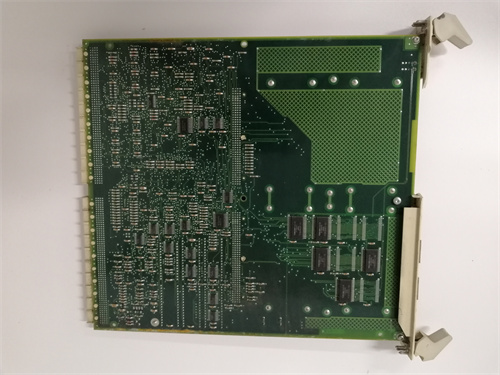

ABB SC520 3BSE003816R1 是ABB集團工業自動化部門推出的S800系列I/O系統中的一款高性能模擬量輸出模塊。該模塊屬于ABB AC 800M高端可編程控制器（PLC/DCS）家族的重要擴展組件，專門設計用于將控制系統的數字指令高精度、高可靠地轉換為標準的模擬量電流或電壓信號，以驅動現場的執行機構（如調節閥、變頻器、定位器等）。在復雜的流程控制與離散制造中，ABB SC520 3BSE003816R1 扮演著連接數字控制世界與物理執行環節的關鍵橋梁角色。通過采用ABB SC520 3BSE003816R1，工程師能夠構建穩定且精準的控制輸出層，這對于實現高級過程調節與精確運動控制至關重要。

產品參數

• 產品系列：ABB S800 I/O系列模擬量輸出模塊。

• 通道數量：通常為2路獨立、隔離的模擬量輸出通道。

• 輸出信號類型：

  • 電流輸出：4-20 mA DC，帶HART通信疊加能力（部分版本支持）。

  • 電壓輸出：0-10 V DC 或其他可配置范圍（通過跳線或軟件選擇）。

• 輸出精度：高精度，典型值優于±0.1% 量程（在指定條件下）。

• 分辨率：高分辨率，通常為16位。

• 負載能力：

  • 電流輸出：最大負載電阻（如 1050 Ω 在20mA時）。

  • 電壓輸出：最小負載電阻（如 1 kΩ）。

• 隔離：通道間電氣隔離，以及每個通道與系統背板間隔離，有效防止干擾和接地環路問題。

• 更新速率：快速的輸出更新，滿足實時控制需求。

• 診斷功能：

  • 模塊內部健康狀態監測。

  • 輸出回路監視（開路/短路檢測）。

  • HART通信診斷（若支持）。

• 連接方式：通過前部可拆卸的現場接線端子板（FTA） 進行接線，支持螺絲端子。

• 總線接口：通過S800 I/O總線與AC 800M控制器或S800 I/O接口模塊通信。

• 環境規格：寬工作溫度范圍，高抗電磁干擾（EMC）等級。

優勢與特點

1. 卓越的輸出精度與穩定性：ABB SC520 3BSE003816R1 采用精密的數模轉換器和高質量的輸出驅動電路，確保了在寬溫度范圍和長期運行下輸出信號的準確性和穩定性，為閉環控制提供了可靠的基礎。

2. 強大的抗干擾與安全隔離：通道間及系統級的雙重隔離設計，能有效抵御工業現場常見的共模干擾、地環流和瞬態高壓，保障了輸出信號的純凈度和系統安全性，防止故障擴散。

3. 靈活的輸出配置與HART集成：支持電流和電壓輸出模式，并可疊加HART數字通信協議。這使得該模塊不僅能輸出模擬信號，還能與支持HART的智能現場設備進行雙向數字通信，讀取設備狀態、進行遠程配置和維護，是ABB SC520 3BSE003816R1的顯著智能特征。

4. 全面的診斷與維護便捷性：內置的開路/短路檢測等診斷功能可提前預警現場線路或執行器故障。模塊化的設計和帶LED指示的FTA端子板，極大地方便了安裝、接線和故障排查。

5. 無縫的AC 800M系統集成：作為ABB自動化生態系統中的原生組件，該模塊在硬件配置、軟件組態（使用Control Builder M工程工具）和系統診斷方面與AC 800M控制器實現了深度優化和統一管理，降低了工程復雜性并提高了系統整體可靠性。

應用領域與案例

ABB SC520 3BSE003816R1 廣泛應用于需要高精度模擬量控制的流程工業與高端制造領域。

• 案例一：化工反應釜進料流量精確控制
  在連續聚合反應中，需要精確控制單體進料流量以維持反應平衡?？刂破饔?jì)算出閥位開度后，通過ABB SC520 3BSE003816R1輸出4-20mA信號至調節閥的定位器。其高精度和穩定性確保了流量控制的精確性，而HART功能可用于在線監控閥門位置反饋和健康狀況。

• 案例二：電廠鍋爐給水調節閥控制
  在鍋爐三沖量給水控制系統中，給水調節閥的開度指令由DCS的PID控制器產生。該模塊負責將指令轉換為可靠的4-20mA信號驅動執行機構。其快速響應和抗干擾能力保證了給水流量能夠快速、平穩地跟隨蒸汽負荷變化。

• 案例三：造紙機厚度控制執行機構驅動
  在紙張厚度（定量）控制中，通過調節唇板開度來改變漿料流量?？刂葡到y(tǒng)輸出模擬量信號至液壓或電動執行器。SC520模塊的高分辨率輸出可實現對唇板位置的微米級精確調節，從而保證紙張厚度的均勻性。

與競品對比

與西門子ET 200M AO、艾默生DeltaV CHARM AO、橫河CENTUM VP FIO等同類模擬量輸出模塊相比，ABB SC520 3BSE003816R1的核心競爭優勢在于：

• AC 800M系統生態深度集成：在ABB自身的控制架構內，其性能、診斷和工程效率達到了最優，特別適用于已采用或計劃采用ABB大型DCS/PLC系統的項目。

• HART協議的原生集成度：其對HART通信的支持通常深度集成于ABB的工程和資產管理軟件中，配置和使用更為便捷、統一。

• 卓越的測量性能傳承：ABB在工業測量與控制領域有深厚積淀，其模擬量I/O模塊在精度、溫漂和長期穩定性等核心指標上常處于行業領先水平。

• 統一的工程環境：在ABB的Control Builder M軟件平臺中，硬件配置、控制邏輯和HMI組態高度統一，減少了不同工具間的切換和集成問題。

選型建議與注意事項

1. 確認系統兼容性：必須確保該模塊與您現有的AC 800M控制器型號、S800 I/O機架類型及固件版本完全兼容。

2. 明確輸出類型與負載：根據現場執行機構（閥門定位器、變頻器、伺服驅動器）的輸入要求，選擇電流或電壓輸出模式，并核實其負載能力（電阻、電容）是否在模塊驅動范圍內。

3. 規劃HART通信應用：若需使用HART功能，需確認模塊型號支持，并規劃好HART主站（通常為控制系統軟件）的配置和布線（需在輸出回路上并聯250Ω電阻）。

4. 重視接線與接地：嚴格按照手冊要求進行屏蔽電纜的接線，并實施正確的單點接地，以最大化利用其抗干擾能力。對于長距離傳輸，電流信號比電壓信號更具優勢。

5. 配置與利用診斷功能：在工程組態中，使能模塊的回路監視等診斷功能，并將其報警集成到上位監控系統中，實現主動維護。

6. 專業采購與文檔：建議通過ABB官方渠道或授權分銷商采購，以確保獲得正品、最新的固件和完整的技術文檔。調試前，仔細閱讀手冊中的跳線設置和組態步驟。對于關鍵回路，考慮配置冗余輸出或模塊備件。
