產品介紹

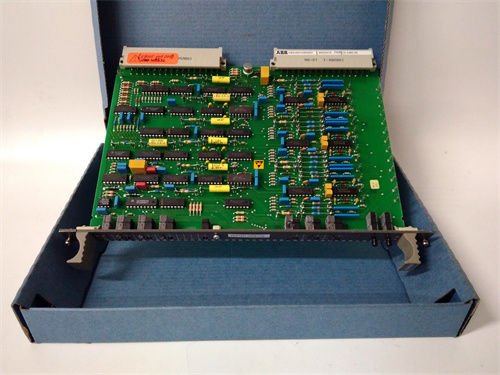

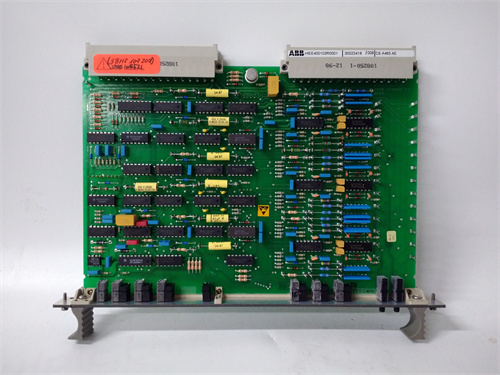

ABB CSA463AE 是ABB集團旗下工業自動化業務單元推出的一款關鍵控制模塊，屬于其 Advant控制器系列 或 AC 800M系列 的特定功能模塊。該模塊通常作為通信處理器模塊或專用協處理器模塊，在復雜的分布式控制系統中承擔著重要的數據交換與協議處理任務。在石油化工、電力、造紙等流程工業的DCS系統中，ABB CSA463AE 負責確?？刂破髋c上位網絡、現場總線或其它智能設備之間可靠、高速的通信。對于維護和升級采用ABB Advant或AC 800M系統的用戶而言，深入了解ABB CSA463AE的功能與配置，是保障系統信息流暢通和整體穩定性的重要環節。

產品參數

• 產品類型：Advant/AC 800M系列通信處理器或?qū)Ｓ霉δ苣K。

• 所屬系統：ABB Advant開放式控制系統（OCS）或早期的AC 800M系列。

• 核心功能：

  • 網絡通信：作為系統節點與工廠網絡（如以太網） 或特定現場總線（如Profibus、Foundation Fieldbus） 的接口網關。

  • 協議轉換：處理不同通信協議之間的轉換，實現異構系統的數據集成。

  • 數據集中與路由：管理多個通信鏈路的數據流，實現高效的路由與交換。

• 硬件規格：

  • 處理器：搭載專用的通信處理器。

  • 內存：具備足夠的緩沖內存用于處理數據包。

  • 物理接口：通常提供以太網端口（RJ45或光纖） 和/或現場總線專用端口。

• 通信協議支持：通常支持多種工業協議，如TCP/IP、Modbus TCP、Profibus-DP、Foundation Fieldbus H1 等，具體取決于型號配置。

• 診斷與狀態指示：模塊面板配備LED指示燈，用于顯示電源、運行、網絡活動、鏈路狀態及故障信息。

• 安裝方式：模塊化設計，安裝于Advant或AC 800M系統的專用機架插槽中。

• 電源要求：由系統機架背板供電。

優勢與特點

1. 強大的系統集成能力：ABB CSA463AE 的核心價值在于其卓越的開放性和協議兼容性。它能夠?qū)BB專有的控制網絡與廣泛使用的標準工業網絡無縫連接，有效打破了信息孤島，實現了全廠范圍的數據透明化和集中管理。

2. 高可靠性與實時性：作為工業級通信組件，其硬件和固件設計均以確保通信的可靠性和確定性為首要目標。它能夠在惡劣的電氣噪聲環境中穩定工作，并保證關鍵控制數據的實時傳輸。

3. 靈活的架構適應性：該模塊支持多種網絡拓撲和冗余配置，可以適應從簡單連接到復雜分布式架構的各種系統需求，為系統的擴展和升級提供了靈活性。在構建大規模、高可用的控制系統時，ABB CSA463AE 是關鍵的通信樞紐。

4. 完善的診斷與維護功能：提供本地和遠程兩種診斷方式。清晰的LED狀態燈便于現場快速排查，而通過系統軟件則可獲取更詳細的通信狀態統計、錯誤日志和性能參數，支持預測性維護。

5. 與ABB生態系統的深度協同：作為ABB原廠模塊，它在機械安裝、電氣接口、軟件配置（如通過Control Builder M）和固件管理上與ABB控制器及系統軟件實現了深度集成，確保了最優的性能和最低的集成復雜度。

應用領域與案例

ABB CSA463AE 主要應用于已部署ABB Advant或AC 800M系統且需要進行深度網絡集成的大型流程工業。

• 案例一：大型煉油廠全廠信息網絡集成
  在采用Advant OCS的煉油廠，操作員站、歷史站和多個控制器節點需要通過工廠骨干網互聯。安裝在關鍵節點上的ABB CSA463AE 作為以太網通信處理器，負責將所有控制數據和安全地匯接到工廠管理網絡，供MES和ERP系統使用。

• 案例二：造紙機多傳動系統與DCS的Profibus集成
  在造紙生產線上，多個傳動分部（如網部、壓榨部、烘缸）由獨立的傳動系統控制（支持Profibus-DP）。主DCS（AC 800M）通過 CSA463AE 模塊作為Profibus主站，集中采集所有傳動的速度、電流、轉矩數據，并下發速度給定和啟停命令，實現全線協調控制。

• 案例三：化工裝置安全系統與過程控制系統的數據交換
  工廠的安全儀表系統（SIS）可能需要與基本的DCS進行關鍵數據共享（如報警、停車信號）。通過配置專用的通信模塊如 CSA463AE，可以在兩者之間建立安全、可靠的硬接線或通信連接，實現必要的聯鎖和信息傳遞。

與競品對比

與西門子（如CP通訊處理器）、艾默生（如DeltaV CHARM通信卡）、霍尼韋爾（如Experion C系列通信模塊）的同類產品相比，ABB CSA463AE 的優勢在于：

• 在ABB控制生態內的原生優化：其設計完全針對ABB自身的控制網絡協議和背板總線進行了優化，在ABB系統內部的數據傳輸效率和穩定性上表現最佳。

• 對復雜遺留系統集成的專注：該系列模塊在集成多種傳統現場總線（如早期的Profibus、基金會現場總線）方面擁有成熟的應用歷史和大量案例，特別適合對現有系統進行現代化改造和擴展。

• 軟件配置的統一性：在ABB的工程平臺中，其配置與管理流程與邏輯控制器、I/O模塊保持一致，降低了學習成本和工程出錯率。

• 長期的技術與備件支持：ABB對已安裝系統通常提供長生命周期的支持服務，這對于運行壽命長達數十年的流程工業資產至關重要。

選型建議與注意事項

1. 嚴格驗證系統兼容性：必須確認ABB CSA463AE 模塊與您現有Advant或AC 800M控制器的具體型號、機架類型及系統軟件版本完全兼容。錯誤的搭配可能導致無法識別或功能異常。

2. 明確網絡角色與協議：確定該模塊在系統中是作為主站、從站還是網關使用，并明確需要支持的具體通信協議（如Profibus-DP、以太網IP等）。

3. 規劃網絡架構與地址：設計好網絡拓撲、IP地址/設備地址分配方案，并確保與現有網絡設備（如交換機、路由器）的兼容性。

4. 專業軟件配置與測試：模塊的安裝和參數配置需使用ABB正確的工程工具（如相應版本的Control Builder）。配置完成后，必須進行全面的通信測試，包括鏈路測試、數據點讀寫測試和冗余切換測試（如適用）。

5. 重視物理連接與接地：使用符合標準的網絡電纜（如CAT5e/6用于以太網，專用屏蔽雙絞線用于現場總線），并確保屏蔽層正確接地，以減少干擾。

6. 通過官方渠道采購與支持：務必通過ABB官方或其授權分銷商采購，以確保獲得正品、最新的固件和有效的技術支持。鑒于此類模塊可能涉及系統核心通信，建議在變更前備份系統配置，并考慮關鍵備件的儲備。
