產品介紹

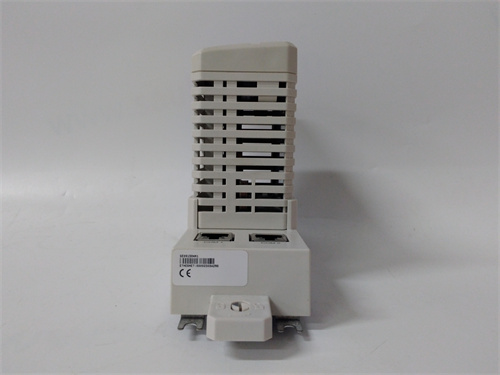

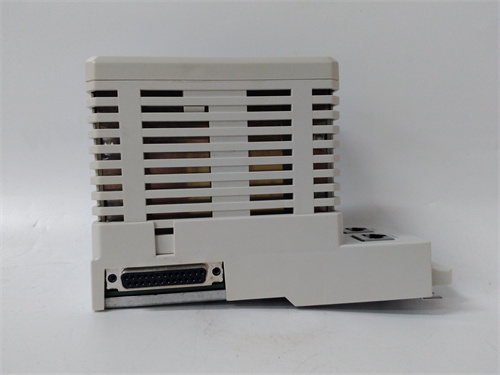

ABB CI857K01 3BSE018144R1 是ABB集團工業自動化部門為其AC 800M系列高端可編程控制器（PLC/DCS）設計的一款高性能通信接口模塊。該模塊屬于ABB S800 I/O系統家族，專門用于實現AC 800M控制器與多種工業現場總線及網絡協議之間的高速、可靠連接。作為系統網絡架構的關鍵樞紐，ABB CI857K01 3BSE018144R1 承擔著協議轉換、數據路由和通信管理的重要任務，能夠?qū)ROFIBUS DP、Modbus TCP等主流網絡無縫集成到統一的ABB控制平臺中。在構建復雜、多廠商設備協同的自動化系統中，ABB CI857K01 3BSE018144R1 是實現開放通信和集中監控的核心智能網關。選擇該模塊意味著為您的控制系統配備了強大的網絡互聯能力。

產品參數

• 產品系列：ABB AC 800M控制器通信接口模塊（S800 I/O系列）。

• 核心功能：多功能現場總線/工業以太網通信接口。

• 支持的主要協議：

  • PROFIBUS DP：可作為DP主站或DP從站。

  • Modbus TCP：客戶端/服務器模式。

  • Modbus RTU/ASCII：主站或從站模式。

  • 可能支持其他協議（如SRTP等），具體取決于固件版本。

• 物理接口：

  • PROFIBUS DP接口：標準9針D-Sub連接器（RS-485）。

  • 以太網接口：通常為2個10/100/1000 Mbit/s RJ45端口，支持冗余網絡連接。

• 處理性能：

  • 內置專用通信處理器，獨立處理通信協議棧，不占用控制器主CPU資源。

  • 支持大量網絡節點和數據交換量。

• 配置方式：通過ABB統一的工程軟件平臺 Control Builder Plus（或早期版本的Control Builder M）進行硬件組態、協議選擇和參數設置。

• 診斷與狀態指示：模塊前端配備多顆LED指示燈，清晰顯示電源、運行、網絡鏈路狀態、數據活動及各協議通道狀態。

• 安裝方式：模塊化設計，可安裝在AC 800M控制器機架或?qū)Ｓ玫腟800 I/O站中。

• 電源要求：由所安裝的機架背板供電。

優勢與特點

1. 卓越的開放性與系統集成能力：ABB CI857K01 3BSE018144R1 的核心價值在于其強大的多協議支持能力。它打破了不同品牌自動化設備間的通信壁壘，使ABB的AC 800M高端控制器能夠輕松管理與集成第三方PLC、驅動器、儀表等設備，極大提升了系統的靈活性和擴展性。

2. 高性能與高可靠性通信：采用獨立的通信處理器，確保了數據交換的實時性和確定性。其工業級設計具備良好的抗電磁干擾能力，能夠在嚴苛的工業環境下穩定運行，保障關鍵數據鏈路的暢通。

3. 靈活的工程配置與集中管理：在Control Builder Plus軟件中，用戶可以在統一的圖形化環境中直觀地配置所有通信參數、數據映射和診斷設置。這種集中化的管理方式顯著簡化了復雜網絡的工程實施和后期維護工作。

4. 強大的診斷與維護功能：模塊提供本地和遠程兩種診斷方式。清晰的LED狀態燈便于現場快速排查，而通過軟件可以訪問詳細的通信統計、錯誤日志和連接狀態，實現預測性維護和快速故障定位。這是ABB CI857K01 3BSE018144R1 在智能運維中的重要體現。

5. 與AC 800M生態系統的無縫融合：作為ABB原廠模塊，其在機械安裝、電氣接口、軟件兼容性和固件升級方面與AC 800M控制器及S800 I/O系統實現了深度集成，確保了最優的系統性能和長期的兼容性保障。

應用領域與案例

ABB CI857K01 3BSE018144R1 廣泛應用于需要將ABB控制系統與多種第三方設備網絡集成的流程工業與離散制造業。

• 案例一：汽車制造車間總裝線控制系統
  在總裝線上，ABB機器人控制器（AC 800M）作為主控，需要與大量的現場傳感器、擰緊機（支持PROFIBUS DP）以及AGV調度系統（支持Modbus TCP）通信。通過CI857K01模塊，可以同時管理PROFIBUS和以太網網絡，實現全生產線設備的集中監控與協調控制。

• 案例二：水處理廠多廠商設備監控網絡
  在市政水廠，核心工藝由AC 800M控制，但加藥系統、污泥脫水機等可能采用支持Modbus RTU的第三方PLC。使用該模塊作為Modbus主站，可以輪詢采集所有子系統的數據；同時，其以太網接口用于與廠級SCADA系統進行高速數據交換。

• 案例三：制藥工廠批處理過程與設備集成
  在制藥行業，需要將過程控制（AC 800M）與支持PROFIBUS DP的智能儀表、稱重模塊以及支持工業以太網的MES系統集成。CI857K01模塊作為一個通信網關，完美地實現了從現場設備到管理層的垂直數據集成。

與競品對比

與西門子（如CP通信卡）、羅克韋爾（如1756系列通信模塊）等品牌的專用通信模塊相比，ABB CI857K01 3BSE018144R1 的優勢在于：

• 協議支持的廣度與集成度：單模塊原生支持PROFIBUS和Modbus（串行與TCP）兩大主流協議，且集成在一個模塊中，減少了硬件種類和機架空間占用，在需要混合協議集成的場景中尤為高效。

• 在AC 800M平臺內的深度優化：其驅動和配置完全內置于ABB的工程軟件，數據訪問如同本地I/O，無需額外的網關編程，降低了工程復雜度和出錯率。

• 強大的網絡診斷與透明性：提供的診斷信息不僅限于鏈路通斷，更能深入到協議層，為網絡優化和故障分析提供有力工具。

• 面向未來的架構：雙千兆以太網口設計支持網絡冗余和更高的帶寬，為未來的數字化和IT/OT融合應用預留了空間。

選型建議與注意事項

1. 明確通信協議與網絡角色：首先確認需要集成的網絡類型（PROFIBUS DP、Modbus TCP/RTU）以及本模塊在各自網絡中的角色（主站/從站、客戶端/服務器）。

2. 核實系統兼容性：必須確認該模塊與您現有的 AC 800M控制器具體型號（如PM573, PM583）、硬件版本及Control Builder軟件版本 完全兼容。

3. 規劃網絡架構與參數：設計好PROFIBUS DP的網絡拓?fù)?、站地址分配和波特率；?guī)劃以太網的IP地址、子網掩碼。確保與現有網絡設備兼容。

4. 正確的物理連接與布線：PROFIBUS DP必須使用屏蔽雙絞線，正確安裝終端電阻并良好接地。以太網線應使用Cat5e或以上標準的網線。

5. 專業的軟件配置與測試：在Control Builder Plus中正確組態模塊，導入GSD文件（對于PROFIBUS從站），定義數據交換區。配置完成后，務必進行全面的通信測試，驗證所有數據點的讀寫功能。

6. 通過官方渠道采購與支持：務必通過ABB官方或其授權分銷商采購，以確保獲得正品、最新的固件和有效的技術支持。保留配置文件的備份。定期檢查模塊的LED狀態和軟件中的診斷計數器，以便及時發現潛在問題。
