產品介紹

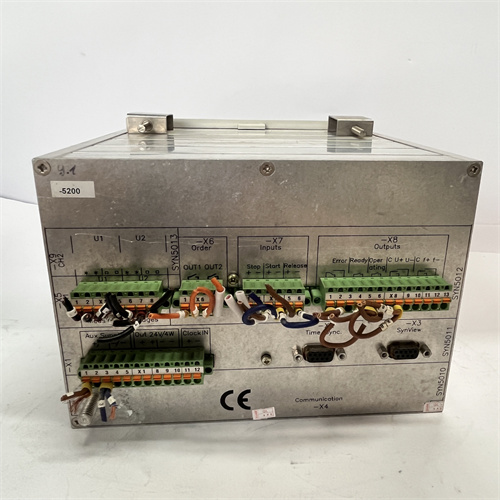

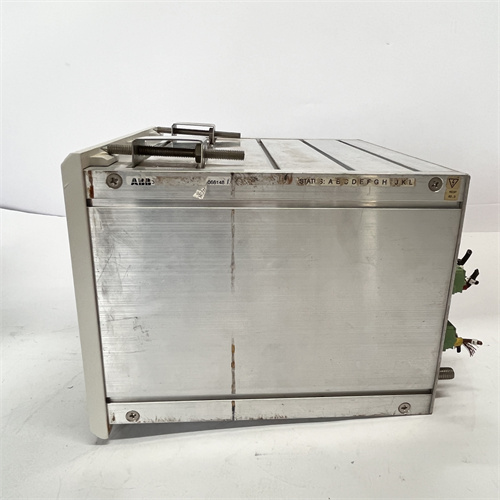

ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 是ABB集團旗下電力系統業務單元（原屬ABB電力電子部門）生產的一款高端自動同步并網裝置。該設備屬于ABB SYNCHROTACT 5系列，專門用于在發電廠、變電站或工業發電系統中，實現發電機與電網之間或兩個獨立電網之間的全自動、高精度、安全可靠的同步并網操作。ABB SYN5200a-Z V217 SYNCHROTACT5 集成了先進的微處理器技術、精確的測量算法和完善的安全邏輯，通過連續監測待并兩側的電壓、頻率和相角差，在滿足預設的精確同步條件時自動發出合閘命令，從而避免因手動操作或同步不良產生的沖擊電流對發電機組和電網造成損害。對于保障電力系統安全穩定運行、提升自動化水平而言，ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 是不可或缺的關鍵智能設備。

產品參數

• 產品系列：ABB SYNCHROTACT 5 自動同步裝置。

• 具體型號：SYN5200a-Z (硬件版本 V217)，完整物料號 3BHB006713R0217。

• 核心功能：自動同步并網控制。

• 測量輸入：

  • 電壓輸入：通常為兩組三相電壓輸入（如100/110V AC或根據PT變比可調），分別來自“運行側”（電網）和“待并側”（發電機）。

  • 頻率與相角測量：高精度測量兩側電壓的頻率和相角差。

• 同步判據與調節：

  • 滑差頻率：可設定允許的最大頻率差（如±0.1 Hz）。

  • 電壓差：可設定允許的最大電壓差（如±5%）。

  • 相角差：可設定允許的最大合閘相角差（通常很小，如±5°），并具備超前角預測功能，以補償斷路器固有合閘時間。

• 輸出與控制：

  • 升/降速指令輸出：向發電機調速系統發出脈沖信號，調節發電機頻率。

  • 升/降壓指令輸出：向發電機勵磁系統發出信號，調節發電機電壓。

  • 合閘命令輸出：在滿足所有同步條件時，發出閉合斷路器的脈沖命令。

• 人機界面與通信：

  • 本地操作面板：通常配備顯示屏和按鍵，用于參數設置、狀態監視和手動操作。

  • 通信接口：支持多種工業協議（如Modbus RTU, Profibus DP等），用于集成到電廠DCS或SCADA系統。

• 安全與閉鎖：具備完善的同步閉鎖功能，防止在非同步條件下誤合閘。支持“檢無壓”合閘等特殊模式。

• 工作電源：寬范圍直流或交流供電（如24/48/110/220 V DC/AC）。

優勢與特點

1. 極高的同步精度與可靠性：ABB SYN5200a-Z V217 SYNCHROTACT5 采用精密的測量技術和先進的算法，能夠?qū)崿F(xiàn)毫秒級的精確合閘控制，將并網沖擊降至最低，有效保護發電機和電網設備，延長其使用壽命。其硬軟件的可靠性設計確保了在關鍵并網時刻的萬無一失。

2. 全自動智能調節：裝置能夠自動比較兩側的電壓和頻率，并發出相應的升/降速、升/降壓調節指令，引導待并發電機快速、平穩地進入同步范圍，極大減輕了運行人員的操作負擔，并消除了人為誤差。

3. 完善的預測與安全邏輯：內置的超前角預測算法能夠精確補償從發出合閘命令到斷路器主觸點實際閉合的時間延遲，確保在相角差為零的瞬間完成并網。其多層次的安全閉鎖邏輯徹底防止了任何非同期合閘的可能性。這是ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 作為安全關鍵設備的核心價值。

4. 靈活的應用與強大通信：適用于發電機并網、線路檢同期合環等多種同步應用。豐富的通信接口使其能夠無縫集成到現代數字化電廠或變電站自動化系統中，實現遠程監控、參數管理和事件記錄。

5. 清晰的診斷與用戶界面：本地顯示屏提供詳細的測量參數、同步過程指示和裝置狀態信息。事件記錄功能可追溯每次同步操作的過程和結果，便于故障分析和運行優化。

應用領域與案例

ABB SYN5200a-Z V217 SYNCHROTACT5 專門用于需要進行安全、精確同步操作的電力場合。

• 案例一：大型火力發電廠發電機啟動并網
  在300MW燃煤機組啟動后期，發電機轉速、電壓接近額定值。SYNCHROTACT5裝置自動比較發電機出口電壓與電網電壓，通過調節汽輪機轉速和發電機勵磁，在滿足所有條件后自動合上出口斷路器，實現平穩、無沖擊并網，是機組啟動過程中的關鍵自動化步驟。

• 案例二：水電站多臺機組或小系統并網
  在水電站，尤其是在與地方小電網或孤網運行后需要重新并入主網時，該裝置能確?？焖佟踩貙崿F(xiàn)同步。其高精度對于頻率波動相對較大的小系統尤為重要。

• 案例三：工業企業自備電廠并網或備用電源切換
  在擁有自備燃氣輪機或柴油發電機組的工廠，在需要從電網切換到自發電或反送電時，使用該裝置可以確保廠內系統與公用電網的安全、平滑連接，避免對廠內精密負載造成沖擊。

與競品對比

與西門子（SIPROTEC同步功能）、通用電氣（GE Multilin同步器）、賽爾輸（Selco）等品牌的同步裝置相比，ABB SYNCHROTACT5 系列的優勢在于：

• ABB在電力技術與自動化領域的綜合實力：該產品融合了ABB在繼電保護、測量控制和電力電子方面的深厚積淀，在算法精度和系統集成性上表現突出。

• 超前角補償技術的領先性：其精確的斷路器合閘時間補償算法是其實現高精度同步的關鍵技術優勢，能有效應對不同型號斷路器的差異。

• 在大型發電項目中的廣泛應用與驗證：作為傳統強勢品牌，在國內外眾多大型火電、水電、核電項目中擁有大量成功運行業績，可靠性得到廣泛認可。

• 靈活的硬件平臺與通信：模塊化設計和開放的通信協議便于與不同品牌的DCS、調速系統和勵磁系統進行集成。

選型建議與注意事項

1. 明確同步應用類型：確認是用于發電機并網、線路合環還是其他用途，這關系到輸入電壓信號源（PT二次側）的選取和部分邏輯設置。

2. 準確獲取系統參數：必須提供準確的系統電壓等級、電壓互感器（PT）變比、斷路器固有合閘時間（包括繼電器和執行機構總時間）。斷路器的合閘時間是設置超前角補償?shù)年P(guān)鍵參數。

3. 嚴格的電壓信號接線與隔離：來自運行側和待并側的兩組PT二次電壓信號必須正確接入，并確保相序正確、回路隔離良好，防止PT二次回路短路或接地故障影響裝置正常工作。

4. 輸出接口匹配：裝置的升/降速、升/降壓輸出觸點容量和類型需與調速系統、勵磁系統的接口匹配。合閘輸出需與斷路器控制回路正確連接并測試。

5. 參數整定與現場測試：由專業保護或自動化工程師根據系統實際情況進行參數整定（滑差、壓差、角差、超前時間等）。裝置投運前，必須進行靜態模擬測試和動態帶斷路器實際傳動測試（在確保安全的前提下），驗證其邏輯和動作的正確性。

6. 專業采購與維護：必須通過ABB官方或授權電力設備供應商采購，以獲得正品、完整的技術文檔和參數整定支持。定期進行功能檢查，并利用其事件記錄分析同步過程。裝置屬于安全重要設備，任何修改都需謹慎并記錄在案。
