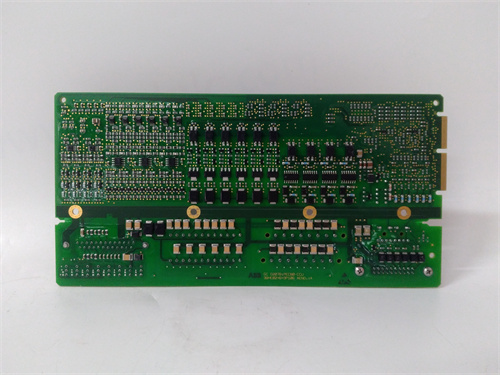

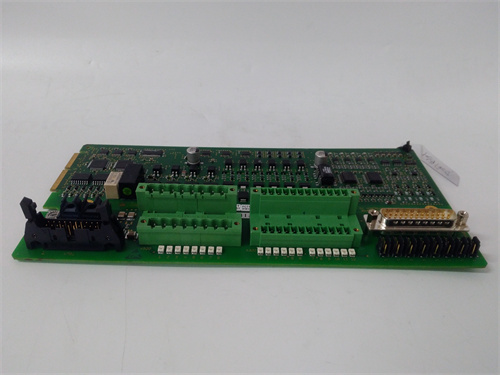

產品型號:ABB GCD207B101
您提供的產品型號為 ABB GCD207B101。這是一款由全球電力和自動化技術領導企業ABB公司生產的、專為其AC 800M系列高端過程控制系統設計的控制器通訊接口模塊。該模塊在DCS(分布式控制系統)架構中扮演著至關重要的角色,負責實現控制器與各類現場總線網絡、上層監控系統或其他控制器之間的可靠、高速數據交換,是現代流程工業自動化網絡的核心樞紐之一。更詳細的官方技術資料和規格可參考其產品頁面:ABB GCD207B101。
產品描述
ABB GCD207B101 是一款高性能的通訊處理器模塊,通常插在AC 800M控制器(如PM861或PM863)的專用槽位中。它的核心功能是擴展控制器的網絡連接能力,支持多種工業通訊協議,其中最典型的是作為PROFIBUS DP主站接口。通過 ABB GCD207B101,AC 800M控制器能夠管理和與一條PROFIBUS DP網絡上的大量從站設備(如遠程I/O站、變頻器、儀表等)進行高效、確定性的數據通信,極大地?cái)U(kuò)展了系統的控制范圍和集成能力。該模塊采用工業級設計,具備高可靠性和實時性,是構建大型、復雜過程自動化解決方案的關鍵組件。有關該模塊的完整技術規范和應用指南,請?jiān)L問 ABB GCD207B101 的官方鏈接。
產品參數
品牌與系列:ABB, AC 800M 控制器系列, CEX系列通訊模塊。
型號:GCD207B101。
接口類型:PROFIBUS DP (符合EN 50170標準)。
角色:DP主站 (Master)。
傳輸速率:支持9.6 kbit/s 至 12 Mbit/s的自動或手動設置,適應不同網絡規模和實時性要求。
連接方式:通過9針D-sub母頭連接器接入PROFIBUS網絡。
電氣隔離:具備信號隔離,增強抗干擾能力和網絡安全性。
診斷功能:支持模塊狀態、網絡通信狀態及從站設備的詳細診斷。
兼容性:專為與AC 800M控制器(需相應固件版本支持)和ABB的自動化軟件工程工具(如Control Builder M)協同工作而設計。
優勢與特點
強大的系統集成能力:作為 ABB GCD207B101 的核心優勢,它無縫集成了PROFIBUS DP這一廣泛應用的現場總線標準到ABB頂級的AC 800M DCS平臺中,使得用戶能夠在一個統一的工程和操作環境下,管理來自數百家不同廠商的現場設備。
高可靠性與實時性:采用工業級硬件和穩定的固件,確保在嚴苛的工業環境中長期穩定運行。其通訊性能滿足過程控制對確定性和實時性的苛刻要求,保障控制指令的準時送達和數據采集的同步性。
簡便的工程配置:在ABB的Control Builder M工程軟件中,對 ABB GCD207B101 模塊和其管理的PROFIBUS從站的配置、參數設置和診斷都非常直觀,支持GSD文件導入,大幅簡化了網絡組態和調試工作。
優異的診斷與維護性:模塊提供從LED狀態指示燈到軟件內詳細診斷信息的全方位監控。工程師可以快速定位網絡斷點、從站故障或配置錯誤,極大縮短了平均修復時間(MTTR)。
靈活的拓?fù)渲С?/span>:支持總線型、樹型等標準PROFIBUS網絡拓?fù)?,并可通過中繼器擴展網絡距離和從站數量,為工廠布局提供靈活性。
應用領域與案例
ABB GCD207B101 主要應用于對系統集成度和可靠性要求極高的大型流程工業:
化工與石化:用于連接反應釜、蒸餾塔、壓縮機等裝置上的遠程I/O、智能閥門定位器、流量計和氣體分析儀。
制漿造紙:集成各工藝段(如制漿、漂白、造紙機)的傳動控制系統(變頻器)、質量傳感器和執行機構。
水與污水處理:連接泵站、曝氣池、加藥間等分散單元的現場設備,實現集中監控和優化控制。
電力行業:在電廠輔助車間(如水處理、煤處理、脫硫)中集成各類驅動設備和儀表。
應用案例:在某大型石化工廠的乙烯裝置改造項目中,核心控制系統采用了ABB AC 800M。通過使用多塊 ABB GCD207B101 模塊,成功將原有的數百個分布于裂解爐、壓縮機和分離塔區域的第三方智能儀表和變頻器(均支持PROFIBUS DP)無縫接入新的DCS。工程師在中央控制室即可完成所有設備的參數監控、批量下裝和預防性維護診斷,實現了全廠數字化集成的目標,提升了生產效率和安全性。
與競品對比
在高端過程控制市場,主要競品是其他DCS廠商(如西門子、橫河、霍尼韋爾)的專用PROFIBUS主站模塊。
系統原生性與性能優化:ABB GCD207B101 是AC 800M控制器的原裝擴展,其驅動程序、數據交換機制和診斷功能與控制器內核深度優化,確保了最低的通訊延遲和最高的穩定性,這是使用通用第三方網關無法比擬的。
工程環境的統一性:在ABB的工程生態內,配置 ABB GCD207B101 與其管理的網絡無需切換軟件平臺,所有工作均在Control Builder M中完成,保證了項目數據的一致性和工程效率。而競品模塊則綁定在其各自的軟件環境中。
技術支持與生命周期:作為ABB原裝備件,其能夠獲得完整的技術支持、固件更新,并享有明確的產品生命周期承諾,這對于需要運行數十年的大型工廠至關重要。
選型建議與注意事項
確認控制器兼容性:在訂購 ABB GCD207B101 前,必須確認其與您現有的AC 800M控制器型號(如PM861 vs PM863)以及控制器固件版本完全兼容。不兼容可能導致模塊無法識別或功能異常。
網絡規劃:需提前規劃PROFIBUS DP網絡的總長度、從站數量、傳輸速率和拓?fù)浣Y(jié)構。確保 ABB GCD207B101 作為主站的帶載能力滿足要求,必要時使用中繼器或光纖鏈路模塊。
GSD文件管理:集成第三方從站時,需要準備相應設備的最新版GSD文件,并在Control Builder M中正確導入和分配,這是確保通訊正常的關鍵步驟。
備件一致性:對于已在線運行的系統,更換備用模塊時,強烈建議使用型號、硬件版本號完全一致的 ABB GCD207B101 模塊,以避免潛在的兼容性問題。
專業調試:PROFIBUS網絡的安裝(如電纜敷設、終端電阻設置)和模塊的軟件配置需要專業人員完成,不正確的安裝會導致通訊不穩定甚至整個網絡癱瘓。
