產品描述

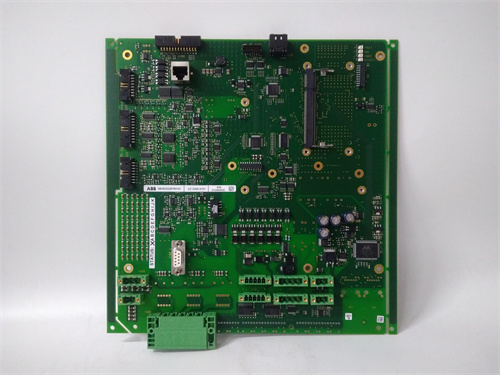

ABB UCD240A101 是ABB公司為其UniGear系列中壓開關柜設計的一款智能化數字保護與控制單元，通常指代REF 542plus或類似型號的保護測控裝置。該裝置集保護、控制、測量、監測和通信功能于一體，是應用于中壓（如12kV）配電系統的核心智能組件。UCD240A101 作為開關柜的“大腦”，不僅提供對進線、饋線、電動機或變壓器等一次設備的全面保護（如過流、速斷、接地故障、過負荷等），還集成了本地控制邏輯、電參量測量（電流、電壓、功率、電能）以及強大的通信接口。它通過直接連接電流互感器（CT）和電壓互感器（PT），實現對中壓回路狀態的實時監控，并通過通信網絡將數據上傳至上級監控系統（如SCADA），是實現配電網自動化和智能化的關鍵設備。

產品參數

• 品牌與系列： ABB， UniGear 中壓開關柜， REF 542plus 系列

• 產品型號： UCD240A101

• 設備類型： 中壓綜合保護測控裝置

• 保護功能：

  • 過電流保護（定時限、反時限）

  • 速斷保護

  • 接地故障保護

  • 過負荷保護

  • 欠壓/過壓保護

• 控制功能： 本地/遠程斷路器分合閘控制，聯鎖邏輯，自動重合閘（可選）。

• 測量功能： 三相電流、電壓、有功/無功功率、功率因數、頻率、電能計量等。

• 通信接口：

  • 標配： 多個以太網端口，支持IEC 61850、Modbus TCP協議。

  • 可選： RS-485串口，支持Modbus RTU、Profibus DP等。

• 顯示與操作： 集成大尺寸液晶顯示屏和按鍵，用于本地查看數據、修改定值和操作。

• 電源： 寬范圍交直流電源輸入（通常85-264V AC/DC）。

• 安裝方式： 面板式安裝，集成于開關柜門上。

• 工作溫度： -25°C 至 +70°C。

優勢與特點

1. 高集成度與緊湊設計： ABB UCD240A101 將保護、控制、測量和通信功能高度集成于單個裝置，極大簡化了開關柜的二次設計和接線，節省了空間并提高了可靠性。

2. 強大的保護性能與可靠性： 基于成熟可靠的保護算法和硬件平臺，確保在各種故障條件下快速、選擇性地動作，保障電網和設備安全。其設計符合嚴格的工業與電力標準。

3. 先進的通信與互操作性： 原生支持IEC 61850標準，實現了與智能變電站系統無縫集成。同時支持多種工業協議，便于接入不同廠家的監控平臺。

4. 豐富的測量與高級診斷： 除了基本電參量，還能提供諧波分析、故障錄波、事件順序記錄（SOE）等高級功能，為狀態監測和故障分析提供強大支持。

5. 用戶友好的界面與工程工具： 直觀的本地界面便于現場操作。配合ABB的PC工具（如CAP 505, PCM600），可進行高效的配置、測試和資產管理。

應用領域與案例

ABB UCD240A101 廣泛應用于需要智能化保護和監控的中壓配電網絡。

• 應用領域： 工廠變電站、商業建筑配電中心、數據中心、可再生能源電站（光伏升壓站）、礦山、水處理廠、石油石化設施。

• 應用案例： 在一個大型工業園區的10kV配電中心，每條饋線開關柜均安裝了ABB UCD240A101 保護測控裝置。當一條為重要生產車間供電的電纜發生相間短路時，該裝置的速斷保護在30毫秒內動作，精確跳開故障回路斷路器，而非故障線路繼續正常運行。同時，裝置通過IEC 61850 GOOSE報文瞬時將跳閘信號發送至母聯柜的UCD240A101，啟動備用電源自動投切，快速恢復了車間的供電。整個事件過程被完整記錄在裝置的故障錄波中。

與競品對比

與西門子SIPROTEC 7SJ系列或施耐德電氣MiCOM P3系列中壓保護裝置相比，ABB UCD240A101 的核心優勢在于其與ABB UniGear開關柜的深度集成、在IEC 61850應用方面的成熟度以及出色的整體性能。

• VS 西門子SIPROTEC 7SJ82： 西門子裝置在PROFIBUS集成和TIA博途生態中有優勢。ABB UCD240A101 在支持IEC 61850的完整性和工程實施的便捷性方面經驗豐富，其與ABB斷路器等一次設備的配合和測試更充分。

• VS 施耐德MiCOM P3： 兩者功能相當。UCD240A101 的優勢可能在于其更廣泛的應用案例、更直觀的本地操作界面以及與ABB中壓產品線（如VD4斷路器）構成的“一站式”解決方案的協同性。

選型建議與注意事項

1. 明確應用對象與保護需求： 根據保護對象（饋線、電機、變壓器）確定所需的基本保護和高級保護功能（如差動保護需專用型號）。

2. CT/PT參數匹配： 準確提供電流/電壓互感器的變比、精度和額定值，以確保裝置測量和保護的準確性。

3. 通信系統規劃： 確定上位系統的通信協議（首選IEC 61850）。規劃網絡架構、IP地址和GOOSE/SV配置。

4. 控制與聯鎖邏輯： 規劃斷路器的控制方式（本地/遠方）和所需的電氣或程序聯鎖，并在裝置中正確配置。

5. 嚴格的測試與驗證： 投運前必須進行全面的功能測試，包括保護邏輯測試、通信聯調和整組傳動試驗，確保裝置及整個回路正確無誤。

6. 文檔與培訓： 在安裝和配置前，仔細閱讀ABB UCD240A101產品頁面的技術手冊、應用指南和通信配置指南。建議對運維人員進行產品操作和維護的基礎培訓。對于首次實施IEC 61850項目，建議尋求專業系統集成商或ABB技術支持。
