產品概述

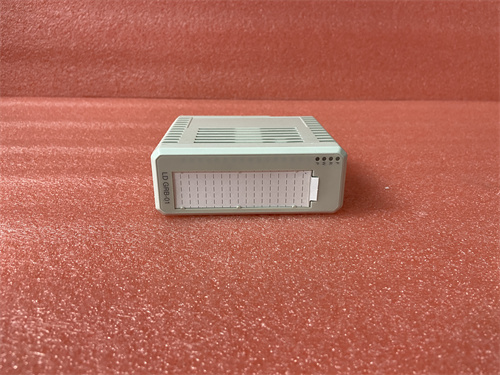

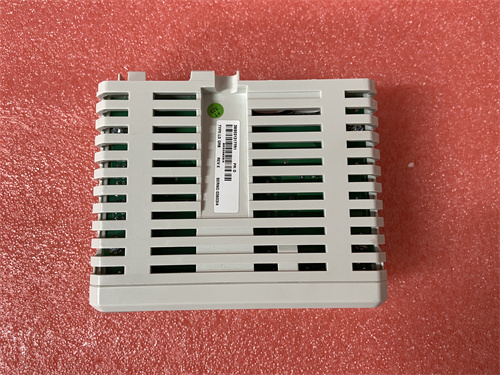

ABB 3BSE013235R0001 是ABB集團專為AC 800M系列高性能控制器量身打造的數字量混合信號處理模塊，隸屬于ABB Ability? System 800xA分布式控制系統的標準I/O家族。該型號以緊湊型結構集成了數字量輸入與輸出雙功能通道，承擔著現場開關狀態采集、閥門位置反饋及電磁閥驅動指令下發等核心離散控制任務。ABB 3BSE013235R0001 憑借其工業級電氣隔離特性與超高速響應機制，成為汽車制造、食品飲料及物料輸送等高頻次開關應用場景的理想選擇。

核心參數與技術規格

• 產品類型： 數字量組合I/O模塊/離散量接口單元。

• 通道配置： 16路數字量輸入 + 16路數字量輸出，32通道高密度集成設計。

• 輸入特性： 24V DC，IEC 61131-2 Type 1/3兼容，邏輯0＜5V，邏輯1＞15V，輸入阻抗3.0kΩ。

• 輸出特性： 24V DC，單通道最大輸出電流0.5A，總輸出電流4A/模塊，短路保護及過載自恢復功能。

• 隔離性能： 輸入輸出組間隔離500V AC，通道與系統總線隔離2.5kV RMS。

• 響應時間： 輸入濾波可組態0.5-50ms，輸出響應＜1ms，硬件中斷響應＜0.3ms。

• 診斷功能： 輸出通道開路檢測、短路檢測、過溫預警及負載斷線監測。

優勢與特性

1. 柔性通道復用： ABB 3BSE013235R0001 顛覆傳統固定通道分配模式，允許用戶在軟件層面將任一通道靈活定義為輸入或輸出功能。這種柔性架構使得ABB 3BSE013235R0001 可從容應對現場工藝變更帶來的I/O類型調整，極大提升了控制柜標準化設計的靈活性。

2. 時間戳精準捕獲： 板載高精度實時時鐘芯片，可為每一路輸入通道的上升沿及下降沿事件標記微秒級時間戳。ABB 3BSE013235R0001 支持SOE（事件順序記錄）功能，在故障溯源時能夠精確還原毫秒級設備啟停序列，為故障根本原因分析提供鐵證。

3. 智能輸出保護： 區別于普通繼電器輸出模塊，ABB 3BSE013235R0001 的每路晶體管輸出均集成智能功率開關。當輸出發生短路或過載時，模塊可在20μs內切斷故障通道并向控制器上報告警，同時其余15路輸出仍正常運行，避免單點故障擴大化。

4. 寬溫適應性： 經嚴格的HALT高加速壽命測試驗證，ABB 3BSE013235R0001 可在-40℃至+70℃嚴苛環境下保持滿規格性能。其特殊的寬溫元件選型使其特別適用于北方冬季無供暖泵站、冷鏈倉儲及高海拔露天礦山等惡劣工況。

應用領域與案例

• 汽車焊裝車間： 在吉利汽車某智能工廠焊裝線，ABB 3BSE013235R0001 承擔著白車身輸送滾床及升降機的邏輯控制任務。該模塊輸出通道驅動24V中間繼電器，控制數十臺變頻輥道啟停。其μs級響應確保滾床啟停位置重復精度達±1mm，有效消除了車體輸送卡頓頑疾。

• 乳制品包裝工段： 蒙牛某工廠利樂灌裝機后道包裝線采用ABB 3BSE013235R0001 采集光電傳感器信號，檢測紙箱到位狀態并驅動氣動擋停氣缸。模塊高達0.5A/路的驅動能力可直接驅動小型電磁閥，簡化了中間繼電器排布，控制柜空間節省30%以上。

• 港口碼頭裝卸： 寧波舟山港橋吊電氣房應用ABB 3BSE013235R0001 采集小車行走限位開關及防撞緩沖信號。其Type 3輸入特性使其在長達200米信號電纜壓降嚴重的情況下，依然能夠準確識別邏輯電平，徹底解決了長距離傳輸導致的信號丟失痼疾。

競品對比分析

與Siemens ET 200SP系列DQ模塊對比：

• 差異化優勢： ABB 3BSE013235R0001 輸入輸出復合設計使其單槽位功能密度翻倍。相同32點離散信號處理能力下，ABB方案僅需1塊模塊，而Siemens需1塊DI+1塊DQ占用雙倍槽位。這對于空間寸土寸金的現有機柜擴容項目具有顛覆性?xún)?yōu)勢。

• 選型考量： 若系統采用Profinet IRT總線，Siemens方案具備毫秒級同步優勢。但對于800xA用戶，ABB 3BSE013235R0001 可直接通過CBM軟件讀取每通道剩余壽命預測及動作次數統計，這種深度診斷能力是第三方兼容模塊無法企及的原廠技術壁壘。

選型建議與注意事項

1. 端子單元匹配： ABB 3BSE013235R0001 必須配合專用TU830/TU831端子單元使用。不同訂貨號后綴對應不同接線方式（彈簧壓接或螺釘端子），選型ABB 3BSE013235R0001 時務必同步訂購配套端子板，避免現場因附件不匹配導致無法安裝。

2. 輸出容量核算： 盡管ABB 3BSE013235R0001 單通道驅動能力達0.5A，但需嚴格遵守總輸出電流4A/模塊的物理限制。當多通道同時驅動大功率指示燈或小型電磁閥時，需累加計算總電流負載，預留20%以上安全余量。

3. 輸入濾波配置： 在強電磁干擾環境（如電焊機工位附近），建議將ABB 3BSE013235R0001 輸入濾波時間適當延長至3-5ms，以濾除觸點抖動及感應尖峰。但需注意濾波延長會增加響應滯后，高速計數應用場合需謹慎權衡。

4. 熱插拔注意事項： ABB 3BSE013235R0001 支持帶電插拔，但建議執行插拔操作前先通過控制器將對應輸出通道強制置為0，避免插拔瞬間輸出誤觸發導致下游設備意外動作。

5. 備件生命周期： ABB 3BSE013235R0001 作為800xA平臺經典模塊，建議關鍵產線用戶按在役模塊數量30%配置現場備件。對于未使用涂覆層版本（標準版），如用于化工廠等腐蝕性氣體環境，需額外增加機柜正壓通風或加裝三防漆噴涂服務。

總結： ABB 3BSE013235R0001 以高密度、高速度、高診斷三重優勢重新定義了數字量混合I/O的行業標桿。其柔性通道復用特性顯著降低項目I/O備品備件種類，而μs級SOE事件記錄能力則為智能運維提供了數據金礦。通過ABB官方渠道采購ABB 3BSE013235R0001，您獲得的不僅是一塊高品質I/O模塊，更是ABB百余年來對工業現場極致可靠性的莊嚴承諾。
