產品概述

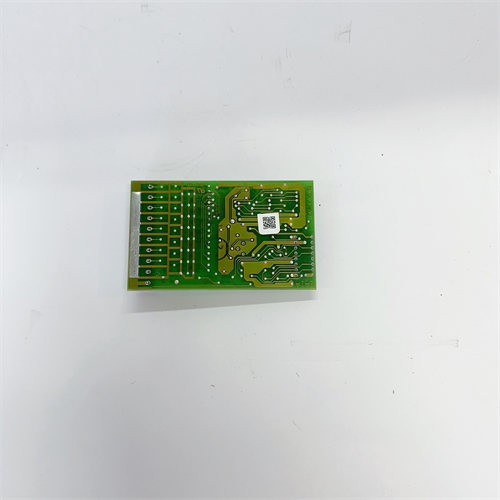

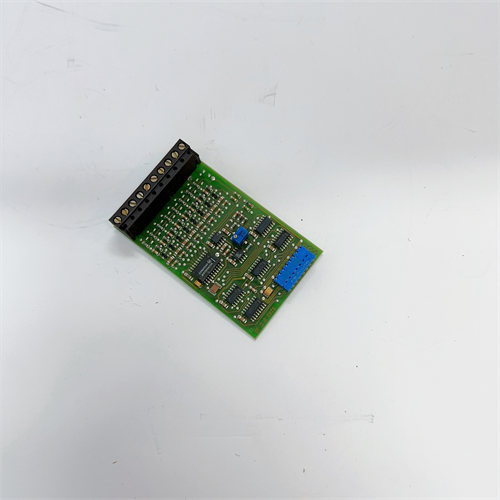

ABB 520CMD01 是ABB集團專為DCS500、DCS550及DCS800系列全數字直流調速裝置研發的高性能主控板卡，是ABB直流傳動產品線的核心控制組件。該型號集成了速度調節器、電流調節器、勵磁控制及現場總線通信等全部控制功能，承擔著從毫伏級速度反饋信號處理到數千安培電樞電流精準控制的完整任務鏈。ABB 520CMD01 憑借其優化的PI自適應算法及軍工級PCB制造工藝，成為冶金軋機、礦山提升機、港口卸船機等高動態響應要求重載場合的傳動控制首選。

核心參數與技術規格

• 產品類型： 直流調速裝置數字控制板/主控接口單元。

• 處理器性能： 32位RISC浮點DSP，主頻150MHz，單指令周期6.67ns。

• 控制周期： 速度環0.25ms，電流環0.125ms，勵磁環0.5ms，三閉環全數字化控制。

• 模擬量通道： 2路差分AI，16位分辨率，支持±10V、0-20mA、4-20mA；2路AO，12位分辨率。

• 數字量通道： 6路DI，24V DC，可組態啟動/停止/點動/爬行等32種功能；3路DO，繼電器或晶體管可選。

• 編碼器接口： 支持HTL推挽、TTL差分、正余弦編碼器及SSI絕對值編碼器，最大輸入頻率500kHz。

• 通信協議： 板載Modbus RTU，可選裝Profibus DP、DeviceNet、CANopen、Ethernet/IP適配子卡。

• 保護功能： 硬件過流、軟件過流、缺相、失磁、超速、I2t電樞/勵磁熱保護。

優勢與特性

1. 自適應弱磁控制： ABB 520CMD01 內置創新的磁通優化算法，在基速以上弱磁區可自動搜尋最小勵磁電流工作點。相比傳統恒功率弱磁方案，搭載ABB 520CMD01 的調速裝置在寬調速范圍下可降低勵磁損耗15%-25%，特別適用于風機水泵類平方轉矩負載節能改造。

2. 飛車捕捉再啟動： 針對電網瞬時失電或負載帶動電機旋轉工況，ABB 520CMD01 具備旋轉負載自動識別能力。當供電恢復時，該板卡可在100ms內完成對電機轉速及磁通方向的精確辨識，實現無沖擊平滑追速重啟，完美應對煤礦主通風機、石化擠壓造粒機等不允許停車的關鍵設備。

3. 慣量在線辨識： ABB 520CMD01 支持系統總轉動慣量自動測量功能。僅需執行一次空載加減速測試，板載算法即可精確計算出機械系統的飛輪轉矩，并據此自動優化速度環PI參數，徹底解決了傳統直流調速器現場調試依賴工程師經驗的痛點。

4. 黑匣子故障錄波： 該型號板卡配備4MB非易失性故障存儲區，可連續記錄故障前2秒、故障后1秒的全部關鍵電氣量波形（電樞電壓、電樞電流、勵磁電流、轉速等）。ABB 520CMD01 錄波數據可通過DriveWindow軟件直接導出為示波器格式，為間歇性停機故障定位提供決定性證據。

應用領域與案例

• 鋼鐵熱連軋： 寶武集團湛江鋼鐵2250熱軋生產線粗軋區立輥軋機，采用ABB 520CMD01 控制多臺DCS800調速裝置驅動直流電機。在咬鋼瞬間高達200%額定轉矩的沖擊負載下，該板卡電流環響應僅需0.5ms即可將電樞電流波動抑制在±3%以內，有效保障了帶鋼頭部寬度精度。

• 礦井提升機： 兗礦能源某年產千萬噸礦井主井提升系統，原使用模擬式直流調速裝置故障頻發。改造為ABB 520CMD01 控制的DCS800后，速度精度由±0.5%提升至±0.01%，爬行段速度波動完全消除，箕斗停車位置重復精度達±10mm，每年減少因過卷導致的事故停車時間80小時以上。

• 造紙壓光機： 太陽紙業涂布白卡紙生產線，壓光區輥組間張力控制要求嚴苛。ABB 520CMD01 通過其高速編碼器接口實時采集前后輥速差，經內置張力觀測器解算出實時張力值，替代了易損壞的進口張力傳感器，每年節省備件采購費用超30萬元。

競品對比分析

與Siemens 6RA80系列CUD板卡對比：

• 差異化優勢： ABB 520CMD01 在弱磁控制領域算法積淀深厚。其特有的基于轉子磁鏈定向的矢量控制模型，在弱磁深度達1:5時仍能保持電流響應線性度，而競品在深度弱磁區容易出現電流環震蕩。此外，ABB 520CMD01 的慣量在線辨識功能可節省現場調試時間1-2小時，顯著降低工程服務成本。

• 選型考量： 若現場維修工程師普遍精通Simatic Manager調試軟件，Siemens方案具有本土化服務優勢。但對于原有ABB直流傳動存量用戶，ABB 520CMD01 可直接替換DCS500老款控制板，機柜布線及端子定義完全兼容，40分鐘即可完成單臺設備升級改造。

選型建議與注意事項

1. 硬件版本甄別： ABB 520CMD01 存在多個硬件迭代版本（如A-E版）。不同版本對應不同的編碼器接口電平及擴展子卡插槽定義。訂購前務必核對舊板卡絲印層硬件代碼，并通過DriveWindow讀取原板卡參數備份，確保ABB 520CMD01 替換后無需重新優化電流環。

2. 存儲卡匹配： ABB 520CMD01 使用專用參數存儲卡（通常為24C02系列EEPROM）。新板卡首次上電會提示“Parameter Default”，此時需插入備份有原參數的文件存儲卡，或通過DriveWindow手動下裝參數集。嚴禁在無參數狀態下直接啟動，可能導致勵磁電流失控。

3. 散熱環境要求： 盡管ABB 520CMD01 采用工業級寬溫元件，但其安裝位置應避免緊鄰功率單元散熱器。建議板卡周圍保留20mm以上對流空間，當控制柜內環境溫度超過50℃時，需加裝強制通風或空調冷卻。

4. 接地規范： ABB 520CMD01 模擬量信號負端在板卡內部通過1MΩ電阻連接至機殼地?，F(xiàn)場調試時若遇到模擬量波動，嚴禁擅自短接信號負端與PE，這會產生地環路電流。正確做法是檢查編碼器屏蔽層單端接地狀況，或增加信號隔離器。

5. 備件升級策略： 對于運行超過10年的DCS400/DCS500系統，建議整機升級至ABB 520CMD01 控制的DCS550/DCS800方案。單純購買ABB 520CMD01 裸板雖可臨時恢復生產，但無法享受新一代整流橋的低損耗特性和增強型Ethernet通信功能。

總結： ABB 520CMD01 是直流傳動技術從模擬化走向數字化的時代印記，更是ABB在重載直流應用領域技術領導地位的集中體現。其精準的電流響應、智能的自適應算法及軍工級的可靠性，使其在全球鋼鐵、礦山、造紙等行業累計運行超過百萬軸位。選擇ABB 520CMD01，不僅是選擇一塊經久耐用的控制核心，更是選擇ABB傳動百余年來對電氣傳動本質——力矩與速度極致控制——的不懈追求。通過ABB官方渠道采購ABB 520CMD01，您將同時獲得原廠十年以上的備件供應承諾及傳動專家團隊的全生命周期技術支持。
