產品概述與核心定位

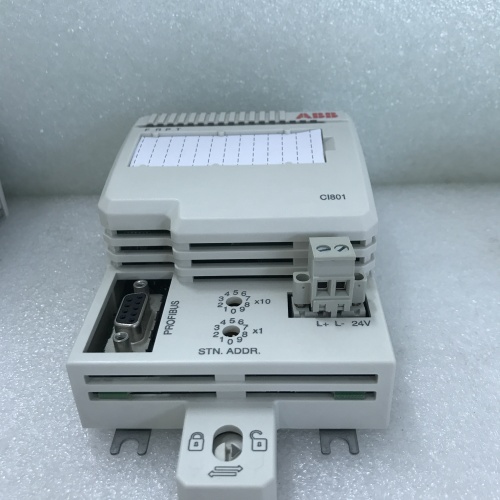

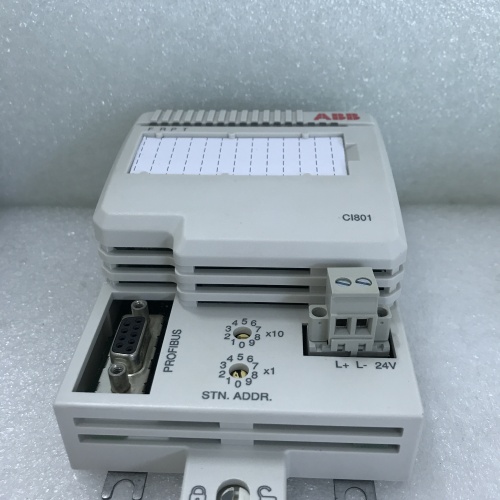

ABB CI801 是ABB AC 800M 高端過程控制系統及800xA 擴展自動化平臺中的核心通信接口模塊。該模塊并非普通的網卡轉接器，而是作為控制器與上層網絡之間的協議轉換網關，負責將Control Network或Ethernet上的TCP/IP數據包實時、準確地映射至AC 800M控制器的內部總線。

在現代煉化一體化、長輸管線及大型火力發電機組的主控系統中，ABB CI801 充當著“翻譯官”的角色。它使得工程師站的組態下載、操作員站的人機交互、第三方系統的OPC通信與PM85x/PM86x系列處理器之間建立起一條高確定性、低抖動的雙向數據通道。任何因CI801 模塊故障導致的通信中斷，都將直接造成控制器“失聯”，使整個中央控制室陷入“盲操”狀態。

關鍵參數與技術特性

作為控制器與外部世界對話的咽喉，ABB CI801 的技術規格體現了ABB在工業通信領域的嚴苛標準：

• 物理接口：標配1個RJ45以太網端口，支持10/100Mbps自適應，通常連接至控制網（CN1）交換機。

• 通信協議：原生支持ABB MMS（制造報文規范） 協議，該協議基于ISO/OSI七層模型，具備極高的確定性與抗干擾能力。

• 傳輸距離：通過雙絞線可達100米，結合光纖收發器可擴展至數十公里，滿足分布式I/O站點的遠距離接入需求。

• 背板速率：與CPU模塊通過AC 800M背板總線通信，吞吐量足以支撐千點級I/O掃描與百毫秒級SOE事件記錄。

• 診斷功能：前面板集成Run/Error/Link/Act 四色LED狀態指示燈，并可通過CI801 內置的Web服務器進行遠程端口狀態監測。

ABB CI801 內部采用工業級Broadcom通信處理器，配合ABB專有的實時操作系統調度算法，確保即使在網絡負載高達80%的情況下，對CPU的中斷響應延遲依然保持在微秒級別。

核心優勢與差異化特征

選擇原裝 ABB CI801 不僅是接口匹配的需求，更是對控制系統通信安全性的底線保障：

1. 協議棧的絕對兼容性：ABB 800xA系統的MMS通信報文具有獨特的私有擴展字段。通用型工業交換機或第三方通信處理器無法解析此類封裝。ABB CI801 的固件中固化了完整的ABB MMS協議棧，這是實現工程師站在線修改、變量強制上傳等高級功能的底層基礎。

2. 電氣隔離與端口防護：其RJ45端口內置了1.5kV 隔離變壓器及TVS瞬態抑制二極管。在大型變電站或電鏟等強電磁干擾場景，CI801 能有效抵御地電位升和浪涌沖擊，保護價值數萬元的CPU主板不被共模電壓擊穿。

3. 極簡的冗余架構支持：在需要高可用性的場合，可通過CI801 構建雙環網拓?fù)?。單臺AC 800M控制器可搭載兩塊ABB CI801，分別接入A網與B網交換機。當任意網絡路徑中斷時，控制器通信可實現零秒切換，操作員站畫面無任何卡頓或數據閃爍。

4. 無風扇與寬溫設計：遵循ABB 800xA系列一貫的緊湊型、低功耗規范。ABB CI801 采用全金屬屏蔽外殼，通過殼體被動散熱，支持-20℃至+70℃的寬環境溫度，可無防護安裝于振動劇烈的現場控制站，無需額外的散熱風扇或加熱器。

應用場景與實戰案例

案例：西南某大型流域梯級水電站集控中心改造

原系統采用串口服務器方式進行通信，帶寬低且極易受到雷雨天氣干擾。升級方案以ABB CI801 為核心，將各壩頂LCU的AC 800M控制器通過光纖環網接入集控中心。項目實施后，單臺機組超過2000個測點的全刷新周期由原來的3-5秒縮短至500毫秒以內。在去年汛期泄洪閘門聯動測試中，ABB CI801 確保了中控室“一鍵開啟”指令毫秒級抵達閘門LCU，未出現任何指令丟包或時序錯亂，有力保障了防洪調度的黃金窗口。

案例：某跨國化工巨頭亞太區生產基地MES對接

該工廠需要將DCS中的批次配方數據實時上傳至上層制造執行系統。由于MES采用標準的OPC DA協議，而AC 800M控制器采用MMS協議。技術人員通過ABB CI801 將控制器接入800xA Connectivity Server，順利實現了協議的雙向轉換。在長達半年的連續運行記錄中，CI801 保持了零死機、零重啟的記錄，其穩定性遠超此前使用的第三方OPC網關盒。

競品對比分析

在DCS/PLC通信接口領域，ABB CI801 的主要競爭對手為西門子CP 343-1 及羅克韋爾1756-ENBT 模塊：

• vs. 西門子CP 343-1：西門子模塊在S7-300/400體系中同樣穩定，但其通信架構偏向于主從輪詢模式。ABB CI801 配合AC 800M采用生產者/消費者模型，數據變化時主動上報。在同等帶寬下，這種事件觸發機制能更有效地利用網絡資源，尤其適合泵啟停、閥門開關等需要瞬時響應的開關量信號。

• vs. 羅克韋爾1756-ENBT：羅克韋爾模塊在CIP協議支持下性能強勁。然而ABB CI801 在系統集成度上具有顯著優勢。1756-ENBT 僅作為網關存在，其配置需依賴RSLogix 5000軟件；而ABB CI801 完全集成于Control Builder M 組態環境，通信參數與用戶程序變量直接綁定，無需額外的“通訊映射表”，大幅降低了調試階段的排錯工作量。

• vs. 國產兼容替代品：市場上存在標注“兼容CI801”的非授權產品。實測表明，此類產品在實驗室環境下可通過PING包測試，但在高并發（如全量下裝）時，常出現“組態塊丟失”或“校驗錯誤”報警。究其原因，ABB CI801 的固件中包含了針對AC 800M背板總線的底層握手協議，這是未經ABB授權的第三方廠商無法通過逆向工程完全復現的。

選型建議與關鍵注意事項

針對 ABB CI801 的選型、采購與運維，提出以下專家級建議：

1. 確認CPU固件兼容性：ABB CI801 作為通信處理器，其固件版本必須與控制器主板（如PM861、PM866）的Bootloader 版本嚴格對應。將高版本固件的CI801 插入低版本系統，可能導致模塊報“C_COMM_ERR”且無法進入運行態。建議在Control Builder M 的“硬件配置”庫中調用與實際模塊序列號完全一致的電子選件。

2. 網絡拓?fù)浼軜?gòu)：嚴禁將ABB CI801 直接接入辦公網或企業管理網。工業控制網（CN1）應為獨立的廣播域，通過工業防火墻與上層網絡進行邏輯隔離。大量非必要的廣播包會占用CI801 的處理資源，增加控制器的任務周期抖動。

3. IP地址管理：每一塊ABB CI801 出廠時均帶有唯一的MAC地址。在配置IP地址時，務必通過模塊上的銘牌標簽核對MAC，并在交換機側綁定靜態ARP，防止IP地址沖突導致控制器離線。

4. 備件生命周期：ABB CI801 屬于800xA 系統經典款，目前處于ABB生命周期管理中的“經典”階段。建議關鍵工段保持至少1塊熱備庫存。長期存儲時需使用防靜電袋密封，并避免置于強磁場環境，以防內部Flash存儲器內容異常翻轉。

5. 警惕二手翻新陷阱：ABB CI801 是市場上翻新重災區。正品模塊的金手指部分應為通體均勻鍍金，無劃痕且無補焊痕跡；側面散熱孔內應無積灰；使用Device Manager 工具讀取模塊信息時，出廠時間與固件版本應符合邏輯關系（不應出現2010年出廠的模塊搭載2023年的固件）。
