產品概述

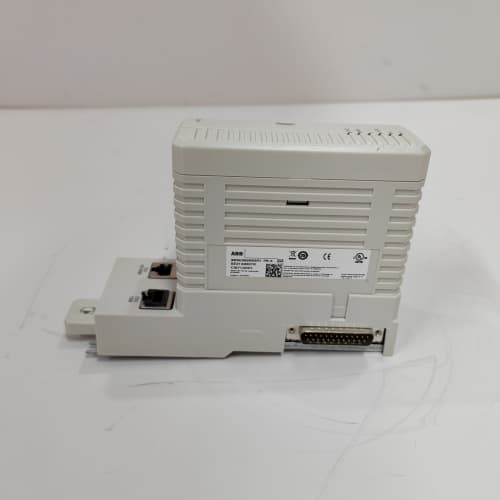

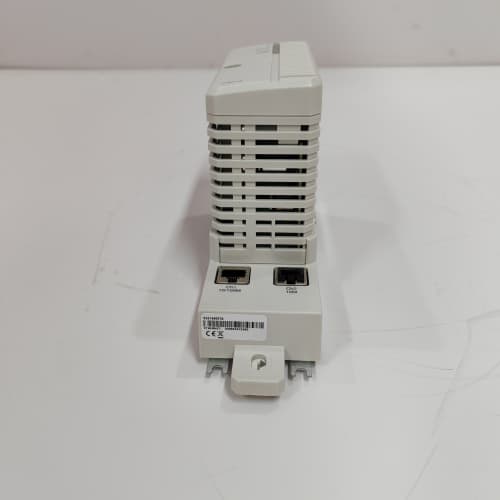

ABB CI853 是ABB集團專為800xA分布式控制系統及S800 I/O站打造的高性能PROFIBUS DP-V1通信接口模塊，隸屬于ABB Ability? System 800xA的現場總線網關產品家族。該型號作為AC 800M控制器與PROFIBUS DP從站設備之間的智能協議轉換器，承擔著將控制器Modbus/RTU指令透明封裝為PROFIBUS DP幀結構，或將第三方DP從站的過程數據無縫集成至ABB控制器的核心使命。ABB CI853 憑借其12Mbps總線速率、電氣隔離特性及冗余通信架構，成為電力并網保護、化工安全儀表及水處理精確控制等場景的現場總線集成首選。

核心參數與技術規格

• 產品類型： PROFIBUS DP-V1通信接口模塊/現場總線主站網關。

• 通信協議： PROFIBUS DP-V0/DP-V1，完全兼容EN 50170標準。

• 傳輸速率： 9.6kbps至12Mbps自適應，自動波特率偵測。

• 物理接口： 9針D-Sub母頭，支持RS-485差分信號，隔離電壓500V RMS。

• 從站容量： 最大支持125個PROFIBUS DP從站設備。

• I/O數據： 最大輸入/輸出數據各2KB，支持非循環參數通信。

• 總線終端： 集成可軟件切換的終端電阻，無需外部硬件跳線。

• 冗余特性： 支持雙ABB CI853 模塊冗余熱備，總線切換時間＜20ms。

• 供電電源： 由S800 I/O背板供電，24V DC ±20%，典型功耗3.5W。

• 診斷功能： 總線狀態LED指示，從站診斷緩沖區，全局控制命令支持。

優勢與特性

1. DP-V1全周期服務： ABB CI853 不僅支持DP-V0周期性的過程數據交換，更完整實現了DP-V1非循環讀寫服務。這一特性使ABB CI853 可在不中斷實時控制的前提下，對智能從站設備執行參數校準、固件升級、診斷讀取等維護操作。在冶金高爐爐前泥炮控制系統應用中，ABB CI853 通過DP-V1通道在線調整液壓比例閥的斜坡時間，徹底取消了傳統方案需停爐下載參數的繁瑣流程。

2. 電氣隔離魯棒性： ABB CI853 的RS-485收發器與背板總線之間施加500V RMS電氣隔離屏障，同時在差分信號線對地之間集成瞬態電壓抑制二極管。在新疆某露天煤礦輸煤走廊，ABB CI853 連接的PROFIBUS電纜與10kV高壓電纜同溝敷設約300米，感應雷擊浪涌峰值達2kV。ABB CI853 的隔離接口在此工況下連續運行5年零故障，而同溝敷設的第三方DP設備年均損壞3-5臺。

3. 冗余無縫切換： ABB CI853 支持主備雙模塊并行運行機制。主模塊正常工作時，備用模塊同步更新全部從站配置及過程映像；當主模塊檢測到內部電源故障或處理器看門狗超時，備用模塊可在20ms內接管總線主站權限。這一特性對于核電站應急柴油發電機啟動指令、石化裝置緊急停車按鈕等需確保100%動作可靠性的安全關鍵信號，提供了PROFIBUS總線層面的硬件冗余保障。

4. 拓撲深度優化： ABB CI853 內置可軟件使能的終端電阻及偏置電路，支持DP從站鏈路的動態重構。當需要臨時接入診斷筆記本電腦時，ABB CI853 可通過全局控制命令暫時禁用終端電阻，完成在線測量后自動恢復。ABB CI853 還支持單光纖中繼器擴展，將PROFIBUS總線跨越長達15公里的廠區連接至遠程I/O站。

應用領域與案例

• 水廠濾池控制： 北京自來水集團郭公莊水廠臭氧活性炭深度處理工藝，部署ABB CI853 作為PROFIBUS DP主站，連接60余臺西門子ET 200S遠程I/O站及40余臺E+H智能壓力變送器。ABB CI853 以1.5Mbps總線速率穩定運行，1.5秒內完成全部100余臺DP從站的循環數據刷新。其DP-V1功能支持在線標定pH計電極零點，無需運行人員進入臭氧環境區域，每年減少危險區域作業工時200小時以上。

• 海上鉆井平臺： 中海油流花11-1油田FPSO，采用ABB CI853 構建冗余PROFIBUS DP網絡，控制注水及油氣處理模塊的變頻驅動裝置。單臺ABB CI853 失效時，備用模塊在15ms內接管總線主控權，注水泵出口壓力無感擾動，避免了油氣分離器液位大幅波動引發的生產關斷。該應用已連續無故障運行7年，ABB CI853 累計在線時間超過60000小時。

• 制藥潔凈車間： 齊魯制藥生物醫藥產業園單抗生產線，采用ABB CI853 連接潔凈室壓差變送器及風量調節閥。PROFIBUS總線穿越三個凈化分區，經光纖中繼器延伸距離達1.8公里。ABB CI853 的電氣隔離特性有效阻斷了不同接地系統間的電位差環流，確保0-10V壓差信號在PLC端的還原誤差＜0.5%，符合GMP潔凈室認證對壓差監測±1Pa的嚴苛要求。

競品對比分析

與Siemens CP 5614 A2 PROFIBUS主站卡對比：

• 差異化優勢： ABB CI853 的冗余熱備能力是其領先競品一代的核心技術特征。CP 5614 A2雖支持軟冗余方案，但需上位機軟件介入切換邏輯，典型切換時間達500-1000ms，期間過程數據完全中斷；而ABB CI853 硬件級冗余切換在20ms內完成，對PID閉環控制回路的影響可忽略不計。此外，ABB CI853 直接集成于S800 I/O背板，無需占用控制器插槽或工控機PCIe資源，系統集成度顯著提升。

• 選型考量： 若控制系統采用西門子PCS 7全集成架構且PROFIBUS DP-V2等時同步模式，西門子CP 5643為唯一認證接口。但對于800xA存量用戶及追求極致總線可用性的連續流程工業，ABB CI853 的冗余方案已通過TüV SIL2功能安全認證，其20ms切換指標迄今仍是PROFIBUS主站冗余的業界標桿。

選型建議與注意事項

1. 終端電阻配置： ABB CI853 雖集成軟件可控終端電阻，但此功能僅在模塊作為總線物理端點時啟用。若ABB CI853 位于總線中間位置（如T型分支節點），必須禁用內部終端并在該節點物理連接器上安裝外部有源終端器?，F(xiàn)場總線間歇性通信故障案例中，約40%源自ABB CI853 內部終端誤使能導致的阻抗失配。

2. 從站地址規劃： ABB CI853 管理的125個DP從站須分配唯一站地址，地址0-1保留為主站及診斷設備專用，建議從站地址連續編排于3-126區間。ABB CI853 上電初始化時依次輪詢全部已組態從站，地址跳躍過大會顯著延長啟動周期。某水泥廠ABB CI853 組態從站地址分別為3、5、17、89、112，啟動耗時達45秒；優化為3、4、5、6、7后啟動時間縮短至8秒。

3. 總線拓撲約束： ABB CI853 支持的PROFIBUS DP網絡須遵循RS-485總線物理層規范：最大無中繼傳輸距離1200米（@93.75kbps），波特率提升時相應縮減距離；單段總線最多32個節點（含主站）；總線首尾必須安裝終端電阻。當從站數量超過32或傳輸距離超限時，必須增加RS-485中繼器，每增加一級中繼器可擴展32節點及1200米。

4. GSD文件版本： ABB CI853 識別DP從站依賴于從站設備制造商提供的GSD電子設備數據庫文件。強烈建議從設備原廠官網下載最新版GSD文件導入Control Builder組態軟件，避免使用光盤附帶舊版文件。某造紙廠因使用5年前的光盤GSD文件組態新型變頻器，ABB CI853 始終無法識別從站診斷信息，更新GSD文件后故障即刻排除。

5. 備件升級路線： ABB CI853 已進入產品成熟期，ABB持續供應備件至2028年。對于新建項目或大規模改造，ABB推薦選用CI871系列PROFINET接口模塊替代ABB CI853。但對于數百臺DP從站的在役存量系統，ABB CI853 仍是保障連續生產的最優備件選擇，其與20年前投運的S800 I/O站及第三方DP儀表依然保持100%兼容性。

總結： ABB CI853 以二十年市場驗證的可靠性、冗余架構的極致可用性、DP-V1全周期診斷能力，定義了PROFIBUS DP主站接口模塊的經典范式。它不僅是連接ABB控制系統與數千種第三方DP設備的通用翻譯器，更是流程工業用戶保護既有總線資產投資、延長老舊裝置服役壽命的戰略備件。選擇ABB CI853，本質上是選擇對PROFIBUS國際標準最長情的技術承諾。通過ABB官方授權渠道采購ABB CI853，您將同步獲得原廠關于總線拓撲規劃、EMC防護及從站兼容性清單的深度技術支持。
