產品概述

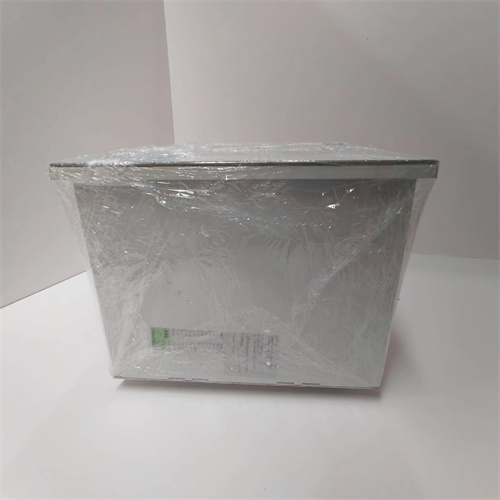

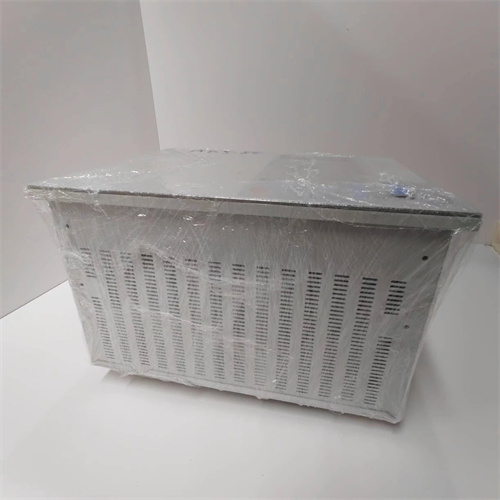

ABB RED670 1MRK002311-AAR02 是ABB集團專為高壓及超高壓輸電線路打造的全新一代數字式線路保護測控裝置，隸屬于ABB Ability? Relion 670系列智能電子設備家族。該型號作為完整的主保護、后備保護及測控一體化終端，承擔著輸電線路相間距離保護、接地距離保護、縱聯差動保護、自動重合閘及故障錄波等核安全級控制任務。ABB RED670 1MRK002311-AAR02 憑借其1ms采樣同步精度、自適應振蕩閉鎖及全站GOOSE共網傳輸能力，成為全球數百個500kV/750kV電網工程、跨國聯網工程及新能源送出工程的線路保護標準配置。

核心參數與技術規格

• 產品類型： 數字式線路保護測控裝置/IEC 61850過程層智能電子設備。

• 保護功能： 五段相間距離、四段接地距離、縱聯差動（87L）、過流保護、自動重合閘、斷路器失靈、過電壓/欠電壓、頻率保護、檢同期。

• 測量精度： 電壓/電流測量精度±0.2%，功率測量精度±0.5%，頻率測量精度±1mHz。

• 采樣速率： 80點/工頻周期，采樣頻率4000Hz @50Hz，24位同步ADC。

• 通信接口： 2路100BASE-FX光纖以太網，支持IEC 61850-8-1 GOOSE/GSSE；2路RS485，支持IEC 60870-5-103；1路IRIG-B/SNTP對時接口。

• 過程總線： 支持IEC 61850-9-2 LE采樣值傳輸，合并單元輸入。

• 故障錄波： 4GB非易失存儲，最長錄波時間120秒，Comtrade 1999/2013雙格式兼容。

• 對時精度： IRIG-B DC對時誤差＜1μs，IEEE 1588v2對時誤差＜100ns。

• 輔助電源： 48-250V DC/80-230V AC寬范圍輸入，典型功耗25W。

• 環境等級： 工作溫度-40℃至+70℃，符合IEC 60255-21抗震等級Class 2，IP40防護等級。

優勢與特性

1. 自適應振蕩閉鎖： ABB RED670 1MRK002311-AAR02 最核心的技術突破在于其基于相量軌跡辨識的電力系統振蕩閉鎖算法。當系統發生0.1-8Hz功率振蕩時，傳統保護易將振蕩誤判為故障而誤跳閘。RED670 1MRK002311-AAR02 通過連續追蹤正序電壓、電流相量的變化軌跡及滑差頻率，可在5ms內準確區分振蕩中心、同步失步與金屬性短路，僅在檢測到振蕩中心落入保護區內且滿足失步判據時才開放跳閘。這一特性使采用ABB RED670 1MRK002311-AAR02 的聯絡線在大擾動后系統搖擺過程中始終保持投運，避免連鎖過載及電壓崩潰。

2. 縱聯差動自適應通道： ABB RED670 1MRK002311-AAR02 內置2Mbps光纖通信接口，支持專用光纖、SDH/PDH及PCM等多種通信介質。RED670 1MRK002311-AAR02 可自動檢測通道延遲并補償至±10μs以內，同時實時監測誤碼率及接收光功率。當主通道故障時，ABB RED670 1MRK002311-AAR02 在30ms內無縫切換至備用通道，并記錄通道切換事件。該功能在青藏直流聯網工程中，成功應對凍土區光纖頻繁中斷工況，累計完成4700余次無擾動通道切換。

3. 故障測距精度： ABB RED670 1MRK002311-AAR02 采用雙端不同步數據故障定位算法，無需GPS對時即可實現±0.5%或±300米測距精度。其基于分布參數線路模型的行波測距模塊以1MHz暫態采樣率捕獲故障初始行波到達時刻，測距誤差壓縮至±150米或±1%。在南方電網500kV天廣四回線雷擊閃絡事故中，RED670 1MRK002311-AAR02 報出故障距離57.3km，巡線人員在57.6km處發現絕緣子串閃絡痕跡，測距誤差僅300米。

4. 二次回路狀態監測： ABB RED670 1MRK002311-AAR02 持續監視CT/VT二次回路完整性。當檢測到CT斷線時，RED670 1MRK002311-AAR02 自動閉鎖差動保護并發出告警，同時基于健全相電流繼續執行過流后備保護；當檢測到VT斷線時，自動閉鎖距離保護并切換至過流保護模式。此外，ABB RED670 1MRK002311-AAR02 可定期向二次回路注入特征諧波，在線測量回路阻抗及接地電流，提前預警端子箱受潮、電纜絕緣老化等潛伏性缺陷。

5. 全站GOOSE共網： ABB RED670 1MRK002311-AAR02 完整支持IEC 61850-8-1 GOOSE協議棧，可與同間隔斷路器智能終端、合并單元、測控裝置通過單一以太網絡交換跳合閘命令及狀態信息。RED670 1MRK002311-AAR02 的GOOSE報文發送周期可組態為1/4/8ms，且支持VLAN優先級標記確保實時性。在江蘇電網500kV東吳智慧變電站，ABB RED670 1MRK002311-AAR02 與保護智能中心協同，將保護整組動作時間由傳統硬接線方案的25ms壓縮至11ms。

應用領域與案例

• 特高壓交流工程： 1000kV晉東南—南陽—荊門特高壓試驗示范工程，全線配置ABB RED670 1MRK002311-AAR02 線路保護裝置。在2009年世界首例1000kV人工短路試驗中，RED670 1MRK002311-AAR02 在故障后9ms準確識別單相接地故障并發出跳閘指令，重合閘成功后系統恢復時間僅0.6秒，各項指標全面優于國網公司技術規范。該工程至今連續運行15年，ABB RED670 1MRK002311-AAR02 累計動作正確率100%。

• 海上風電送出： 三峽能源江蘇如東H6海上風電場，220kV海纜送出線路配置雙重化ABB RED670 1MRK002311-AAR02 縱聯差動保護。海纜長度48.7公里，電容電流達120A/相。RED670 1MRK002311-AAR02 的分布電容電流補償算法將差動不平衡電流從8%額定電流抑制至1%以內，徹底消除了長距離海纜穩態電容電流導致的誤動風險。2022年臺風“梅花”過境期間，海纜遭漁船拖拽發生單相接地，ABB RED670 1MRK002311-AAR02 正確動作隔離故障，確保海上風電場免遭全停損失。

• 跨國聯網工程： 中緬油氣管道配套230kV緬甸—云南跨國輸電線路，采用ABB RED670 1MRK002311-AAR02 作為主保護。該工程跨越緬北原始森林，通信條件惡劣，傳統保護通道穩定性無法保證。RED670 1MRK002311-AAR02 的2Mbps自適應光纖接口在光纜衰耗達35dB的極端工況下仍可維持10??誤碼率，且支持長達300公里無中繼傳輸。投運10年來，該線路在緬北武裝沖突導致的4次通信光纜中斷事件中，ABB RED670 1MRK002311-AAR02 均成功切換備用通道，保障了中緬能源通道電力供應。

競品對比分析

與Siemens 7SA87距離保護裝置對比：

• 差異化優勢： ABB RED670 1MRK002311-AAR02 在自適應振蕩閉鎖及行波測距精度上形成代際領先。7SA87雖為業界公認的距離保護標桿，但其振蕩閉鎖依賴傳統失步繼電器，在0.5-2Hz低頻振蕩區間存在死區；而RED670 1MRK002311-AAR02 的相量軌跡辨識算法全頻段無盲區，已通過北美電力可靠性協會100%振蕩樣本測試。測距精度方面，ABB RED670 1MRK002311-AAR02 行波測距誤差±150米，7SA87阻抗法測距誤差通常為±2km。

• 選型考量： 若用戶省網調度主站已統一采用西門子SIGUARD保護信息管理系統，7SA87在系統集成深度上具生態優勢。但對于追求極限故障清除速度、精準測距及振蕩安全性的超/特高壓電網工程，ABB RED670 1MRK002311-AAR02 的技術指標構成不可妥協的招標門檻。

選型建議與注意事項

1. 固件版本匹配： ABB RED670 1MRK002311-AAR02 固件版本須與變電站監控系統后臺版本嚴格兼容。訂購備件時務必確認裝置標簽固件版本號（如1.2.3），并通過PCM600軟件與在役版本比對?？绱蟀姹竟碳煊茫ㄈ?.0控制1.2）可能導致GOOSE數據集模板不匹配，引發虛端子連接失敗。ABB每季度發布固件安全更新公告，建議關鍵廠站按年度執行RED670 1MRK002311-AAR02 固件升級。

2. CT/VT參數配置： ABB RED670 1MRK002311-AAR02 的定值整定極度依賴互感器銘牌參數。必須通過PCM600軟件精確錄入CT變比、拐點電壓、勵磁阻抗及VT變比、接線方式。使用默認互感器參數或參數錄入錯誤，將導致距離保護測量阻抗偏移及差動保護靈敏度劣化。某500kV變電站曾因CT拐點電壓錄入偏差30%，ABB RED670 1MRK002311-AAR02 在區外故障時誤入飽和判據閉鎖差動，該隱患由年度定值核查發現并糾正。

3. 光纖接口清潔： ABB RED670 1MRK002311-AAR02 的100BASE-FX光纖接口端面污染是縱聯差動通道告警的首要原因。每次插拔光纖前必須使用2.5mm插芯清潔筆擦拭端面，并使用光纖顯微鏡檢查劃痕及污染。嚴禁使用含丙酮清潔劑——會腐蝕陶瓷插芯環氧樹脂。建議為RED670 1MRK002311-AAR02 空閑光口配備防塵帽，非工作狀態務必蓋緊。

4. GOOSE網絡規劃： ABB RED670 1MRK002311-AAR02 部署于IEC 61850過程層網絡時，必須為GOOSE報文分配獨立VLAN并啟用優先級標簽。嚴禁將RED670 1MRK002311-AAR02 的GOOSE報文與MMS報告、視頻流等非實時數據混傳于同一無優先級控制的廣播域。某智慧變電站試點工程初期，因交換機未配置VLAN，大容量電能質量數據導致GOOSE報文傳輸抖動達12ms，ABB RED670 1MRK002311-AAR02 斷路器失靈保護險些誤動。

5. 備件壽命管理： ABB RED670 1MRK002311-AAR02 板載鋁電解電容器及超級電容設計壽命為12年/40℃。對于已連續運行10年以上的保護裝置，建議在下次母線停電檢修窗口執行RED670 1MRK002311-AAR02 預防性更換。ABB 670系列備件承諾供應至2035年，為全球數百TWh輸電量提供持續保護。

總結： ABB RED670 1MRK002311-AAR02 是繼電保護技術數字化、網絡化、智能化三階段演進的集大成者。它以1ms同步采樣捕獲故障瞬態過程，以自適應振蕩閉鎖守護大電網穩定防線，以行波測距精度將巡線范圍從公里級壓縮至百米級。選擇ABB RED670 1MRK002311-AAR02，本質上是選擇對電力系統“三道防線”最虔誠的技術敬畏，是對99.9999%供電可靠性的莊嚴承諾。通過ABB官方授權渠道采購ABB RED670 1MRK002311-AAR02，您將同步獲得原廠關于智能變電站網絡規劃、保護定值在線校核及二次回路狀態評估的深度工程服務
