產品概述與核心定位

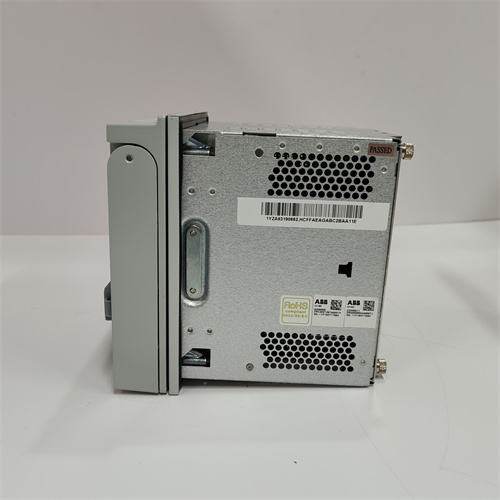

ABB REF615 HCFKAEADABC2DAA11E 是ABB Relion 產品家族615系列中的饋線保護測控裝置，專為電力配電網絡設計。該裝置并非普通的PLC或RTU，而是集保護、測量、監視、控制、通信五大功能于一體的智能化保護測控終端，是構建智能電網和數字化變電站的核心節點。

在現代工業配電系統、商業綜合體變配電、新能源場站及基礎設施供配電領域中，ABB REF615 HCFKAEADABC2DAA11E 充當著“線路守護者”的角色。它持續監視進線/饋線回路的三相電流、電壓、頻率、功率等電氣參數，當檢測到過流、短路、接地故障、過載、欠壓等異常工況時，在毫秒級時間內發出跳閘指令，隔離故障區域，保障上游電網的連續供電。同時，REF615 通過IEC 61850 等通信協議，將實時電氣量、事件記錄、故障波形上傳至SCADA 系統，為運維人員提供全面的態勢感知能力。任何因ABB REF615 HCFKAEADABC2DAA11E 保護誤動或拒動，都將直接造成非計劃停電、設備損壞甚至火災爆炸的嚴重事故。

關鍵參數與技術特性

作為繼電保護領域的專業級終端，ABB REF615 HCFKAEADABC2DAA11E 的技術指標體現了ABB在電力自動化領域半個世紀的技術積淀。其訂貨號/型號后綴 HCFKAEADABC2DAA11E 是ABB 產品配置代碼，逐位解析了該裝置的具體功能組合：

型號配置代碼逐位解析：

核心電氣參數：

• 額定頻率：50Hz/60Hz 自適應

• 電流輸入：6路 保護/測量CT，額定1A/5A（可設），過載能力40×In（1s）

• 電壓輸入：5路 VT輸入，額定100-230V AC，過載能力2×Un 連續

• 保護功能：三相過流保護（50/51）、接地過流保護（50N/51N）、方向過流（67/67N）、熱過載（49）、欠壓/過壓（27/59）、頻率保護（81）、斷路器失靈（50BF） 等30余項 保護邏輯

• 測量精度：電流/電壓0.5S級，有功/無功電能1.0級，符合IEC 62053-21/22 標準

• 故障錄波：4-12秒 可配置，采樣率80點/周期，COMTRADE 格式

• 事件記錄：1024條 帶1ms 分辨率時間戳的事件序列記錄

• 通信協議：IEC 61850-8-1（MMS）、IEC 61850-9-2 LE（采樣值）、Modbus RTU、Modbus TCP/IP、DNP 3.0

• 人機界面：LCD圖形顯示屏，128×64 像素，中文菜單，5個 導航按鍵

• 供電電源：24-250V DC / 100-240V AC 寬范圍，功耗＜15W

• 環境規格：工作溫度-25℃至+55℃，存儲溫度-40℃至+85℃，防護等級IP54（前面板）/ IP20（殼體）

ABB REF615 HCFKAEADABC2DAA11E 的核心競爭力在于其IEC 61850 通信的原生支持及模塊化功能配置——同一硬件平臺通過不同軟件授權，可適配從簡單饋線保護到復雜方向過流的多種應用場景。

核心優勢與差異化特征

選擇原裝 ABB REF615 HCFKAEADABC2DAA11E 不僅是保護功能的需求，更是建設數字化變電站的戰略選擇：

1. IEC 61850 第2版原生支持：ABB REF615 HCFKAEADABC2DAA11E 是Relion 家族中首批完整支持IEC 61850 Ed.2 標準的保護裝置。其GOOSE 報文收發延遲＜3ms，支持水平通信，可直接與站內其他REF615、RED615 等裝置交換狀態量，實現快速母線保護、聯鎖邏輯等功能，無需依賴站控層決策。這一對等通信架構將保護動作時間從百毫秒級壓縮至十毫秒級。

2. 自適應保護算法：ABB REF615 HCFKAEADABC2DAA11E 內置自適應保護邏輯，可根據系統運行方式（如母線分裂、備用電源自投）自動調整保護定值組。裝置支持多達4組 保護定值，可通過硬接點或GOOSE 報文遠程切換。這一特性在石化企業、數據中心等運行方式多變的配電系統中，顯著降低了運維人員的定值管理負擔。

3. 弧光保護集成：ABB REF615 HCFKAEADABC2DAA11E 可選配弧光保護功能，通過接入REA 系列弧光傳感器，可在＜7ms 內檢測到開關柜內部電弧閃光，并觸發斷路器跳閘。這一功能將弧光短路事故的切除時間從100ms 以上壓縮至50ms 以內，將故障能量降低至傳統方案的1/4，極大提升了中壓開關柜的人身安全水平。

4. 電能質量監測：ABB REF615 HCFKAEADABC2DAA11E 內置電能質量監測功能，可實時測量三相電壓不平衡度、諧波畸變率（THD）、電壓暫降/暫升、短時中斷等50余項 電能質量指標。數據符合IEC 61000-4-30 S級標準，并通過IEC 61850 上傳至PQS 電能質量管理系統。用戶無需額外投資專用電能質量分析儀，即可全面掌握配電網絡的電能健康狀態。

5. 寬溫與三防涂層：ABB REF615 HCFKAEADABC2DAA11E 的H 后綴代表高防護等級（IP54面板）及寬溫設計（-25℃至+55℃），其PCB 板均噴涂三防漆（防潮、防鹽霧、防霉菌）。這一工業加強型設計使其可直接安裝于戶外環網柜、海上平臺、高海拔礦山等惡劣環境，無需額外加熱器或空調。

應用場景與實戰案例

案例：華南某大型機場10kV供電系統改造

該項目3座 10kV開閉所、22座 10/0.4kV變電所全面更換保護裝置。原系統采用電磁式繼電器，無通信功能，故障定位需人工巡站，平均故障恢復時間＞2小時。新系統全部配置ABB REF615 HCFKAEADABC2DAA11E，通過IEC 61850 接入SCADA。在一次電纜中間接頭擊穿事故中，REF615 以2ms 精度記錄故障波形，GOOSE 報文在2.5ms 內向進線柜發送聯跳指令，52ms 內完成故障隔離，故障定位耗時＜3分鐘。機場動力部經理評價：“REF615 讓我們從‘盲目巡線’進入了‘精準排故’時代。”

案例：華東某大型數據中心10kV配電系統

數據中心對供電連續性有極致要求，任何保護誤動都將導致IT負載掉電，損失以百萬元/分鐘計。該項目采用ABB REF615 HCFKAEADABC2DAA11E 作為變壓器饋線及發電機進線保護單元。在某次市電閃絡事件中，電網電壓驟降至65% 持續120ms，REF615 的電壓暫降監測功能準確記錄事件，但其欠壓保護因用戶設定的100ms 延時及70% 閾值而可靠不動作，避免了備用電源自投誤啟動。用戶評價：“REF615 的定值邏輯清晰、動作可靠，是我們Tier IV 認證的硬件保障?！?/p>

案例：西北某大型光伏電站35kV集電線路保護

光伏電站集電線路工況特殊——出力波動大（0-100%）、諧波含量高（逆變器產生）、故障電流受限（逆變器限流）。ABB REF615 HCFKAEADABC2DAA11E 的自適應保護在此完美發揮：裝置通過方向過流區分系統側故障與場區故障；通過電壓-電流聯鎖識別孤島狀態；通過零序過流檢測集電電纜單相接地。投運兩年來，REF615 成功隔離3次 永久性故障，0次 誤動，為電站99.5% 的可用率指標提供關鍵支撐。

競品對比分析

在饋線保護測控裝置領域，ABB REF615 HCFKAEADABC2DAA11E 的主要競爭對手為西門子SIPROTEC 5 7SJ85 及施耐德Easergy P3：

• vs. 西門子SIPROTEC 5 7SJ85：西門子7SJ85 同樣支持IEC 61850 Ed.2，性能優異。然而ABB REF615 HCFKAEADABC2DAA11E 在配置靈活性上具有顯著優勢。7SJ85 的硬件平臺固定，增加I/O必須更換主模塊；REF615 采用模塊化插槽設計，RTD/mA/BI/BO 擴展模塊可現場即插即用，無需更換整機。這一差異在改造項目中尤為關鍵——REF615 可隨工藝需求變化靈活升級，而7SJ85 必須整機替換。

• vs. 施耐德Easergy P3：施耐德P3 系列在海外中小型項目中占有率較高。但ABB REF615 HCFKAEADABC2DAA11E 在人機交互及中文支持上明顯領先。P3 的中文菜單為直譯，存在大量晦澀術語；REF615 的中文界面由ABB中國本地化團隊深度定制，符合國網調度術語規范，普通運維電工5分鐘 即可掌握基本操作。此外，REF615 支持全中文故障診斷提示（如“A相過流II段動作”），而P3 仍以代碼形式報出。

• vs. 國產品牌保護裝置：國產品牌（南瑞、許繼、四方）在電網市場表現強勁，但在工業用戶市場，ABB REF615 HCFKAEADABC2DAA11E 的全生命周期成本優勢突出。國產品牌雖初始采購價低30-40%，但其IEC 61850 模型規范性較差，不同版本之間互操作性不足，且長期備件保障周期通常僅5-8年。REF615 的硬件平臺已持續演進15年，ABB承諾備件支持至2035年。對于20年設計壽命的工業項目，REF615 的綜合成本反而更低。

選型建議與關鍵注意事項

針對 ABB REF615 HCFKAEADABC2DAA11E 的選型、采購與運維，提出以下專家級建議：

1. 配置代碼逐位核對：ABB REF615 HCFKAEADABC2DAA11E 的32位 配置代碼不允許任何位錯誤。采購前必須使用ABB PCM600 軟件或ABB Library 在線工具，逐位確認配置是否符合現場需求。特別注意：DAA11E 的1E 固件版本已包含50Hz/60Hz 自適應，若誤采購1A 版本（僅60Hz），在中國50Hz 電網中將導致頻率保護誤動。建議將完整配置代碼發給ABB授權分銷商，由其官方解讀并出具配置確認函。

2. CT/VT 二次額定值匹配：ABB REF615 HCFKAEADABC2DAA11E 的F 位（CT輸入）支持1A/5A 可設，K 位（VT輸入）支持100-230V。上電前必須通過裝置人機界面或PCM600 將CT二次額定值（1A/5A）及VT二次額定值（100V/110V/115V/120V/230V）設置為與實際互感器一致。錯誤設置將導致測量值偏差（誤差高達500%）及保護定值嚴重失準。

3. IEC 61850 工程實施：ABB REF615 HCFKAEADABC2DAA11E 的IEC 61850 能力需專業工程工具釋放。項目初期應要求ABB或集成商提供該裝置的ICD文件（IEC 61850能力描述文件），并導入系統配置器（如ABB PCM600、IET600）進行CID文件配置。嚴禁使用文本編輯器直接修改CID 文件，極易導致GOOSE訂閱錯位、報告控制塊失效。

4. 固件版本與功能授權：ABB REF615 HCFKAEADABC2DAA11E 的1E 固件已包含大部分保護功能，但高級功能（如弧光保護、電能質量監測、定值組切換）可能需要額外功能授權碼。采購時務必確認功能授權清單是否完整。建議在PCM600 中連接裝置，通過“功能授權管理器”讀取當前已授權功能，并與合同技術規格書逐條核對。

5. 故障錄波配置：ABB REF615 HCFKAEADABC2DAA11E 的COMTRADE 故障錄波是事故分析的關鍵依據。建議將錄波觸發源配置為所有保護啟動及斷路器變位，錄波時長設為2s（故障前0.5s，故障后1.5s），采樣率設為80點/周期。錄波文件應通過IEC 61850 或FTP 定期自動上傳至故障信息管理系統，避免因裝置存儲空間溢出導致新錄波覆蓋舊錄波。

6. 時間同步配置：ABB REF615 HCFKAEADABC2DAA11E 雖無GPS/B碼 硬接點（D 位），但其SNTP 客戶端精度可達±2ms。必須為REF615 配置主時鐘服務器（支持IEC 61850-8-1 或 NTP），并將裝置時間同步協議設為SNTP。嚴禁依賴裝置本地RTC，其日漂移可達±5秒，將導致SOE事件時間戳完全失去全網一致性。

7. 備件生命周期管理：ABB REF615 處于ABB產品生命周期管理的活躍期，AB B承諾2030年前持續供貨，備件支持至2035年。但對于核電、大型石化等要求30年以上運行周期的設施，建議在投運10-12年后啟動批次性備件采購，或在投運15-18年后規劃向Relion 620系列 的技術升級。

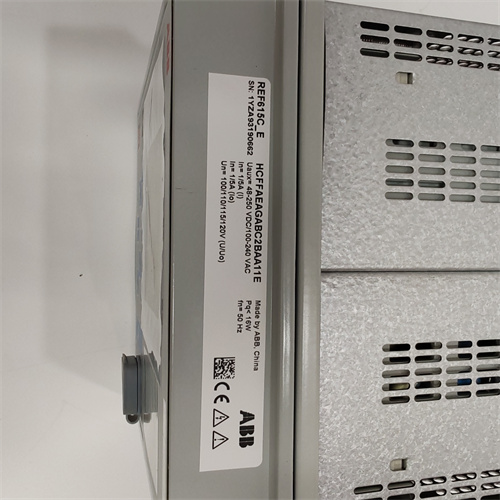

8. 警惕翻新與假冒產品：ABB REF615 HCFKAEADABC2DAA11E 是電力保護領域翻新率最高的備件之一。正品REF615 的前面板為深灰色鋁合金拉絲，ABB logo 及型號絲印為激光蝕刻，觸感凹凸分明；LCD顯示屏 在斷電時呈深綠色（STN液晶特征）；側面銘牌為激光刻印，包含完整配置代碼及序列號；二維碼 使用ABB專用掃碼槍可讀取完整出廠測試數據。翻新件常見以下特征：前面板為普通噴漆（logo絲印模糊、可擦拭）、LCD顯示屏 更換過（顏色異常）、側面銘牌 為打印貼紙（邊緣翹起、二維碼無法掃碼）、端子排 存在焊修痕跡、殼體有打磨痕跡。

9. 特別警惕“改版”：部分不法商家將低配置REF615（如HCFDAE）通過刷寫固件偽裝為HCFKAE 高價出售。此類“改版”裝置雖可顯示對應功能菜單，但因硬件缺少VT輸入通道，實際無法采集電壓，方向過流、欠壓保護等依賴電壓量的保護邏輯完全失效。鑒別方法：在PCM600 中連接裝置，查看“硬件配置”頁面——正品HCFKAE 應顯示5路VT輸入及6路CT輸入；改版裝置僅顯示6路CT輸入，VT通道為灰色不可用。

10. 安裝環境要求：ABB REF615 HCFKAEADABC2DAA11E 的H 位雖為IP54 防護等級，但其殼體僅為IP20。嚴禁將裝置直接暴露于室外雨淋、高塵環境。建議安裝于戶內開關柜二次室或戶外保護小室。若必須安裝于戶外環網柜，應確保柜體防護等級≥IP54，并配置防凝露加熱器。

綜上所述，ABB REF615 HCFKAEADABC2DAA11E 絕非普通的數字式繼電器。它是IEC 61850數字化變電站的邊緣節點，是中壓配電網絡的智能衛士，是ABB Relion 家族十五年技術演進的集大成者。選擇正品ABB REF615 HCFKAEADABC2DAA11E，即是選擇了一套毫秒級故障切除、亞毫秒級事件記錄、二十年級全生命周期保障的電力保護解決方案。
