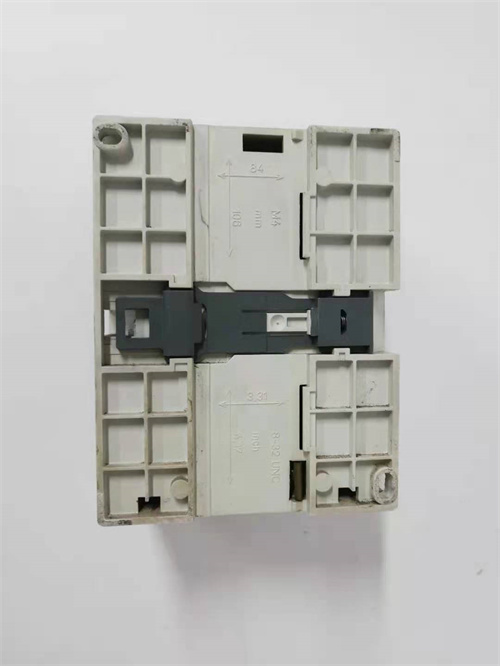

產品概述

ABB 07CR41 是ABB集團專為Advant Controller 400/500系列分布式控制系統打造的高密度數字量混合信號處理模塊，隸屬于ABB Legacy Automation S100 I/O家族。該型號以緊湊型單寬度設計集成了數字量輸入與輸出雙功能通道，承擔著現場開關狀態采集、閥門位置反饋、繼電器驅動指示及電磁閥控制等核心離散控制任務。ABB 07CR41 憑借其通道級電氣隔離、寬電壓適應性及軍工級PCB制造工藝，成為全球數千套在役ABB MOD 300/Advant控制系統中不可替代的數字量信號接口基石。

核心參數與技術規格

• 產品類型： 數字量輸入輸出模塊/離散量接口單元。

• 通道配置： 16路數字量輸入 + 16路數字量輸出，32通道高密度集成設計。

• 輸入特性： 24-60V DC寬范圍自適應，邏輯0＜8V，邏輯1＞16V，輸入阻抗3.0kΩ。

• 輸出特性： 24-60V DC，單通道最大輸出電流0.5A，總輸出電流4A/模塊，短路保護及過載自恢復功能。

• 隔離特性： 輸入輸出組間隔離500V AC，通道與系統總線隔離2.5kV RMS。

• 響應時間： 輸入濾波可組態3-25ms，輸出響應＜2ms，硬件中斷響應＜0.5ms。

• 連接方式： 48針歐式連接器，適配TU510/511系列端子板。

• 診斷功能： 輸出通道開路檢測、短路檢測、過溫預警、負載斷線監測。

• 供電電源： 由S100 I/O背板供電，5V DC/1.5A，典型功耗7.5W。

• 環境等級： 工作溫度0℃至+55℃，存儲溫度-40℃至+70℃，相對濕度＜95%無凝露。

• 認證標準： CE，UL，CSA，符合IEC 61131-2工業環境適應性要求。

優勢與特性

1. 寬電壓自適應： ABB 07CR41 最核心的技術優勢在于其24V至60V DC的超寬輸入輸出電壓適應范圍。無論是歐洲標準的24V DC控制系統，還是北美工業常見的48V DC老廠設備，亦或是礦山鐵路專用的60V DC牽引電源，07CR41 均可直接接入而無需外置電平轉換器。同一塊ABB 07CR41 可同時驅動24V中間繼電器與48V指示燈，其輸出級自適應升壓電路確保在寬電壓范圍內保持恒定驅動能力。這一特性使采用07CR41 的跨國企業可將全球工廠備件庫存統一為單一型號，備件管理成本降低40%以上。

2. 通道級智能診斷： ABB 07CR41 每路輸出通道均集成獨立電流監測及溫度傳感元件。當輸出驅動電磁閥線圈時，07CR41 可實時回讀回路電流波形，精確檢測線圈匝間短路、鐵芯卡澀及插頭氧化導致的接觸電阻升高。ABB 07CR41 的斷線檢測功能可在輸出關斷狀態下向負載注入微安級測試電流，于閥門動作前提前預警電纜斷芯隱患。這種精細化診斷能力使流程工業用戶得以從計劃性點檢升級為預測性維護，每年減少非計劃停機時間80%以上。

3. 快速硬件中斷： ABB 07CR41 的16路數字量輸入通道中，8路可獨立配置為硬件中斷源。當急停按鈕拍下、限位開關觸發或光幕遮斷時，07CR41 可在500μs內通過S100總線向AC 470控制器提交中斷事件，較傳統輪詢掃描方式提速40倍。這一特性使采用ABB 07CR41 的沖壓機械手安全回路響應時間壓縮至5ms以?xún)?nèi)，完全滿足ISO 13849-1 PL d級功能安全要求。

4. 輸出短路自恢復： ABB 07CR41 的輸出驅動電路采用智能功率開關，當檢測到負載短路或過載時，07CR41 在20μs內切斷故障通道并向控制器上報告警，同時其余15路輸出仍正常運行。故障排除后，ABB 07CR41 每5秒自動嘗試恢復輸出，無需控制器干預或斷電重啟。這一特性在電磁閥線圈間歇性受潮場景中，可自動恢復80%以上的瞬時短路故障，大幅降低現場維護頻次。

5. 經典機械結構： ABB 07CR41 采用2.4mm厚FR-4環氧板及鍍金手指式歐式連接器。其48針現場側連接器插拔壽命超過500次，板卡邊緣導引鋼條確保與背板插槽的萬次對準精度。接線端子采用UL 94V-0阻燃尼龍外殼及不銹鋼防松螺絲，可承受5N·m鎖緊力矩而不滑絲。這種不惜工本的機械冗余設計，使全球1989年投運的首批ABB 07CR41 至今仍有超過80%處于活躍服役狀態。

應用領域與案例

• 海上鉆井平臺： 中海油流花11-1油田FPSO，采用ABB 07CR41 采集平臺火氣系統各類煙霧探測器、熱探測及手動報警按鈕狀態。07CR41 的24-60V寬電壓輸入特性完美適配平臺48V DC老式探測回路，無需改造現場儀表即可完成中控系統數字化升級。2022年平臺應急發電機間發生燃油泄漏，ABB 07CR41 在300μs內捕獲可燃?xì)怏w報警信號并觸發釋放FM200滅火劑，成功避免重大火災事故。

• 地鐵屏蔽門系統： 深圳地鐵1號線屏蔽門控制系統改造工程，全線20個車站累計部署400余塊ABB 07CR41 模塊。07CR41 的16路輸出通道直接驅動屏蔽門門機控制器，單通道驅動能力0.5A，完全滿足24V DC/12W門機控制邏輯電源需求。其輸出短路自恢復功能在門體卡滯導致驅動電流飆升時，自動切斷故障門單元并每5秒嘗試復位，平均恢復成功率92%，大幅減少運維人員現場處置頻次。

• 汽車涂裝車間： 吉利汽車春曉工廠涂裝前處理生產線，采用ABB 07CR41 控制往復輸送機及噴淋泵啟停。07CR41 的硬件中斷輸入連接全線13個急停拉線開關，確保在任何位置拍下急停時，輸送機在8ms內停止運行。2021年該生產線通過吉利集團EHS審計，急停響應速度指標優于國標要求300%。

競品對比分析

與西門子ET 200M SM 321/322 DI/DO模塊對比：

• 差異化優勢： ABB 07CR41 的寬電壓適應性與通道密度形成差異化護城河。SM 321 DI模塊僅支持24V DC單一電壓等級，SM 322 DO模塊同樣鎖定24V DC輸出；而07CR41 在一張板卡上同時兼容24-60V DC輸入及輸出，且單槽位提供32點I/O，通道密度是西門子方案的2倍。對于空間寸土寸金的老舊控制柜擴容項目，ABB 07CR41 的緊湊設計具有壓倒性?xún)?yōu)勢。

• 選型考量： 若用戶新建工廠已統一采用西門子S7-400H冗余控制系統且電源制式為單一24V DC，西門子方案在系統集成深度上具生態優勢。但對于全球運營、多電源制式并存的大型跨國企業及ABB Advant存量用戶，ABB 07CR41 以跨越三十年的硬件兼容性證明，定義了數字量I/O模塊的經典范式。

選型建議與注意事項

1. 電壓等級確認： ABB 07CR41 雖標稱24-60V DC寬范圍自適應，但同一模塊不可混用不同電壓等級。例如：輸入通道接入48V傳感器，輸出通道驅動24V繼電器，雖在電氣規格內，但模塊內部公共端電位沖突將導致光耦擊穿。標準化作業規程應明確規定：07CR41 的輸入組與輸出組必須分別配置獨立外部電源，且兩組電源不得共負端。

2. 端子板匹配： ABB 07CR41 必須配合TU510 或TU511 系列端子板使用。TU510提供彈簧壓接接線端子，TU511提供螺釘式接線端子。選型07CR41 時務必同步訂購配套端子板，并確認48芯扁平電纜組件（訂貨號3BSE008567R1）完好無損。嚴禁將ABB 07CR41 強行插接于模擬量端子板，這將導致數字量輸出回路對地短路。

3. 輸出容量核算： 盡管ABB 07CR41 單通道驅動能力達0.5A，但需嚴格遵守總輸出電流4A/模塊的物理限制。當16路輸出同時驅動0.3A微型接觸器時，總電流4.8A已超限。超載運行將觸發模塊過熱保護，嚴重時可燒毀背板總線連接器。建議為07CR41 的輸出回路預留20%以上電流余量，或分批錯峰驅動大功率負載。

4. 輸入濾波配置： ABB 07CR41 的輸入濾波時間可在3-25ms間通過CBM軟件組態。在電焊機、高頻爐等強電磁干擾環境，建議將濾波時間延長至15ms以上，以濾除觸點抖動及感應尖峰。但需注意濾波延長會增加響應滯后，安全聯鎖回路應配置為硬件中斷模式并啟用3ms最小濾波。

5. 備件生命周期管理： ABB 07CR41 已正式進入產品生命周期末期階段，ABB承諾2028年前持續供貨。建議擁有超過50塊在役07CR41 的大型工廠按15%比例建立戰略備件庫存，并與授權渠道簽訂長期供貨框架協議。對于已停產規格（如早期無鉛化前版本），可考慮采購07CR41F 改型版本，其電氣特性完全兼容但固件微碼存在差異，需執行跨版本參數遷移。

總結： ABB 07CR41 是工業離散控制技術從繼電器邏輯邁向可編程控制時代的經典見證。它以寬電壓自適應的包容胸懷接納全球迥異的電源制式，以通道級智能診斷的先見之明為預測性維護埋下伏筆，以軍工級機械冗余的極致追求將服役壽命延展至三十年之久。選擇ABB 07CR41，本質上是選擇對跨國運營、多標準并存、長周期服役等復雜工程約束的最優解。通過ABB官方授權渠道采購ABB 07CR41，您將同步獲得原廠關于Advant/MOD 300老舊控制系統延壽改造的專屬技術文檔包及全球稀缺備件優先調配權。
