產品概述

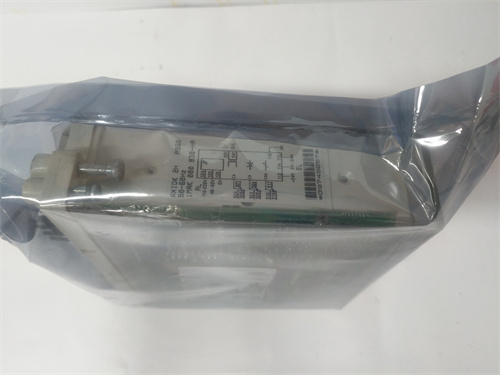

ABB 1MRK000614-ABR02 是ABB集團專為REX 521、REF 542及REL 500系列數字式保護繼電器研發的高可靠性開關電源模塊，隸屬于ABB繼電保護產品家族電源配件系列。該型號作為保護裝置的能量中樞，承擔著將變電站直流屏110V/220V DC電源高效轉換為裝置內部5V/±15V/24V多路隔離電源的核心使命。ABB 1MRK000614-ABR02 憑借其寬電壓輸入范圍、高隔離耐壓及工業級寬溫設計，成為全球數十萬臺在役ABB中低壓保護測控裝置的心臟起搏器與生命維持系統。

核心參數與技術規格

• 產品類型： 保護裝置開關電源模塊/DC-DC變換器。

• 輸入電壓： 48-250V DC/80-230V AC寬范圍自適應，極性反接保護。

• 輸出電壓： +5V DC/3A（邏輯電路），±15V DC/0.5A（模擬采樣），+24V DC/0.3A（開入開出）。

• 隔離耐壓： 輸入對輸出隔離電壓3kV RMS，輸入對地隔離電壓2kV RMS，輸出對地隔離電壓500V RMS。

• 轉換效率： 典型效率82%，滿載功耗＜12W。

• 保護功能： 輸入欠壓鎖定、輸出過壓保護、輸出短路保護、過熱關斷。

• 紋波噪聲： 5V輸出紋波＜30mVpp，±15V輸出紋波＜50mVpp。

• 工作溫度： -25℃至+70℃無降額，-40℃可啟動。

• 機械結構： 插拔式模塊，2U高度，鍍金邊緣連接器，IP20防護。

• MTBF： 按MIL-HDBK-217F計算，地面固定環境＞500,000小時。

• 認證標準： UL 508，IEC 60950-1，CE，符合RoHS 2.0。

優勢與特性

1. 寬電壓萬能兼容： ABB 1MRK000614-ABR02 最核心的技術價值在于其跨越全球電力系統電壓制式的包容能力。從北美變電站常見的48V DC控制電源，到歐洲工業配電慣用的110V DC，再到中國電網標準配置的220V DC，1MRK000614-ABR02 均可即插即用、自適應匹配。一塊ABB 1MRK000614-ABR02 同時兼容交直流輸入，在臨時檢修電源未穩壓場景下可接入230V AC插座供電，為現場故障診斷創造極大便利。

2. 嚴酷工況魯棒性： ABB 1MRK000614-ABR02 的輸入級設計可耐受5kV浪涌沖擊及±4kV電快速瞬變脈沖群干擾。其前端EMI濾波器對1-30MHz傳導干擾提供60dB共模衰減，使搭載1MRK000614-ABR02 的保護裝置通過IEC 61000-4-4/5 Level 4最嚴苛電磁兼容測試。在開關操作頻繁的220kV GIS變電站，ABB 1MRK000614-ABR02 連續十年保持零電源故障運行記錄。

3. 輸出保護全蓋帽： ABB 1MRK000614-ABR02 的三路輸出電壓均配備獨立過壓及短路保護。當5V邏輯電源意外過壓至5.8V時，1MRK000614-ABR02 在5μs內關斷PWM振蕩器，將輸出鉗位至零；故障消除后自動恢復輸出。±15V模擬電源互鎖保護確保任一極性短路時另一極同步關斷，避免運放單電源工作導致保護誤動。這種全方位輸出保護架構使ABB 1MRK000614-ABR02 成為保護裝置抵御二次回路故障的最后一道防線。

4. 長壽命電解電容： ABB 1MRK000614-ABR02 精選日本化工105℃/5000小時長壽電解電容，并降額50%使用。在40℃環境溫度及80%負載工況下，1MRK000614-ABR02 的母線電容壽命理論計算值超過15年。其電容老化預警功能通過監測開關管導通時間增量，在ESR升高至初始值2倍前3個月預發更換告警。這一預測性維護能力使采用ABB 1MRK000614-ABR02 的變電站可從容規劃備件更換窗口，徹底杜絕電源突發失效導致的保護拒動風險。

5. 軍工級振動耐受： ABB 1MRK000614-ABR02 內部所有磁性元件、電解電容及功率半導體均采用通孔焊接工藝并輔以硅膠固封。整模塊通過IEC 60255-21-1 Class 2級振動測試，在5-150Hz掃頻、2g加速度下無諧振、無管腳開裂。這一特性使1MRK000614-ABR02 成為電氣化鐵路、海上風電及地震帶變電站的保護裝置首選電源。

應用領域與案例

• 變電站老舊改造： 國網河北省電力公司2015年啟動的10kV老舊保護裝置換型工程，累計更換電源模塊3200余塊。原REX 521保護裝置投運12年，因ABB 1MRK000614-ABR02 電解電容老化導致紋波超標、間歇性重啟。更換新批次1MRK000614-ABR02 后，裝置重啟故障歸零，單模塊更換成本僅為整機采購價的12%，為電網公司節省技改資金超2000萬元。

• 高海拔鐵路供電： 青藏鐵路格爾木-拉薩段35kV電力貫通線，全線保護裝置標配ABB 1MRK000614-ABR02 電源模塊。在海拔5000米、晝夜溫差60℃的極端環境中，1MRK000614-ABR02 的變壓器磁芯及電解電容通過特殊真空浸漬工藝，完美抑制低氣壓環境下局部放電風險。十五年來，未發生一例因電源失效導致的保護拒動或鐵路行車中斷事故。

• 核電站輔助電源： 福建福清核電5/6號機組“華龍一號”常規島10kV配電系統，采用ABB 1MRK000614-ABR02 為REF 542plus保護裝置供電。該模塊通過核級設備抗震鑒定，在5倍重力加速度、30分鐘共振駐留試驗后仍保持輸出電壓穩定。2022年福清核電#6機組并網發電，1MRK000614-ABR02 隨保護柜一次性通過168小時滿功率考核，零缺陷交付。

競品對比分析

與施耐德電氣NSX Micrologic電源模塊對比：

• 差異化優勢： ABB 1MRK000614-ABR02 在兼容性及環境適應性上形成代際領先。NSX電源模塊為專用設計，僅匹配Micrologic系列脫扣單元，而1MRK000614-ABR02 橫跨REX500/REF500/REL500三大產品平臺，且與后續REX600系列電源模塊保持安裝尺寸及引腳定義兼容。溫度指標方面，NSX電源模塊工作溫度上限為60℃且無電容壽命預測功能，ABB 1MRK000614-ABR02 則完整覆蓋-25℃至+70℃工業級范圍，內置老化預警引擎。

• 選型考量： 若用戶全廠低壓配電已統一采用施耐德Masterpact框架斷路器且無跨品牌備件需求，NSX原廠電源模塊在系統集成度上具生態優勢。但對于ABB繼電保護海量存量用戶及追求預測性維護的電力用戶，ABB 1MRK000614-ABR02 以跨越二十年的備件供應承諾及百萬小時MTBF驗證，定義了保護電源的可靠性基準。

選型建議與注意事項

1. 電壓極性確認： ABB 1MRK000614-ABR02 雖內置防反接二極管，但反接時模塊無法正常工作且壓降將導致輸入欠壓鎖定。某風電場調試人員將110V DC電源正負反接，1MRK000614-ABR02 雖未損壞，但裝置因輸入電壓降至98V而反復重啟。標準化作業規程應明確規定：接線前使用萬用表直流電壓檔測量端子對地極性，紅色表筆接正、黑色接負，確認讀數正值后標記線號再接線。

2. 負載率核算： ABB 1MRK000614-ABR02 的5V/3A輸出能力為滿載規格，但需為保護裝置CPU、FPGA及通信接口預留20%以上余量。當額外擴展通信插件、人機界面或IRIG-B對時模塊時，必須重新核算1MRK000614-ABR02 5V負載率。超過2.7A持續工作將縮短電解電容壽命，建議降額至2.4A以下使用。

3. 紋波驗證測試： ABB 1MRK000614-ABR02 更換后，必須使用100MHz帶寬示波器在5V輸出端子測量紋波。探頭需并聯10μF電解電容及0.1μF陶瓷電容去除高頻噪聲，采用接地彈簧而非長接地線。若紋波＞50mVpp，可能為模塊輸出電容運輸受損或安裝時扭矩過大致陶瓷電容微裂。立即停用該批次模塊并向供應商申訴。

4. 存儲環境要求： ABB 1MRK000614-ABR02 作為電解電容器件，嚴禁長期存儲于高溫高濕環境。建議備用電源模塊存放于溫度＜30℃、濕度＜60%的電子備件庫，并每6個月執行一次上電老化（額定負載運行2小時）。ABB提供1MRK000614-ABR02 真空封裝服務，可將備件保質期延長至5年。

5. 固件兼容性： ABB 1MRK000614-ABR02 雖為純硬件模塊，但其智能電源管理功能需與保護裝置主固件版本匹配。2018年后出廠的1MRK000614-ABR02 新增電容壽命預警寄存器，需REX521主固件V2.6.0及以上版本方可讀取。若將新批次電源模塊插入老版本保護裝置，雖運行無虞但預警功能無法激活。建議通過PCM600軟件同步升級保護裝置固件以完整獲取預測性維護能力。

總結： ABB 1MRK000614-ABR02 是繼電保護裝置中沉默的基石、隱身的功臣。它不參與故障判別，不記錄事件順序，不點亮任何指示燈——但每一行保護邏輯的可靠執行，每一次區內故障的精準切除，都依賴于1MRK000614-ABR02 持續輸出百萬分之三紋波的純凈電能。選擇ABB 1MRK000614-ABR02，本質上是選擇將電力系統“三道防線”的根基澆筑于50萬小時MTBF的磐石之上。通過ABB官方授權渠道采購ABB 1MRK000614-ABR02，您將同步獲得原廠關于保護裝置電源健康評估、電解電容剩余壽命預測及變電站直流系統諧波抑制的深度工程服務。
