產品概述與核心定位

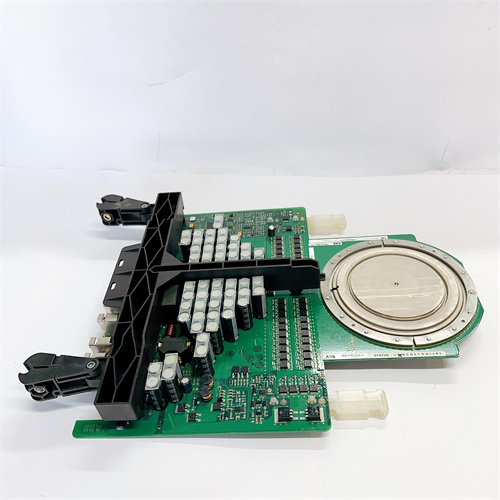

ABB 3BHB021400R0002 5SHY4045L0004 是ABB IGCT（集成門極換流晶閘管）產品家族中的高壓大功率半導體器件，是ABB中壓變頻器、高壓直流輸電、大功率勵磁系統等核心電力電子裝備的功率變換核心。該模塊并非普通的IGBT或晶閘管，而是ABB獨家專利的集成門極換流晶閘管，它將低導通壓降與硬關斷能力完美融合，是4.5kV/4000A 等級功率器件的技術巔峰。

在現代大型軋鋼主傳動、船舶電力推進、礦用提升機、高壓直流輸電換流閥及大功率試驗臺等極端功率應用場景中，ABB 3BHB021400R0002 5SHY4045L0004 充當著“功率肌肉”的角色。它將直流電轉換為可變電壓、可變頻率的交流電，驅動數萬馬力的電機旋轉；或?qū)?span style="font-weight: 600;">交流電整流為直流電，為特高壓輸電提供數百萬千瓦的功率通道。任何因ABB 5SHY4045L0004 器件擊穿、開通失效或關斷失敗導致的功率單元故障，都將直接引發中壓變頻器炸機、直流輸電換相失敗、發電機失磁等災難性事故。

關鍵參數與技術特性

作為大功率電力電子領域的旗艦級器件，ABB 3BHB021400R0002 5SHY4045L0004 的技術指標體現了ABB在功率半導體領域四十年的技術積淀：

• 產品識別：3BHB021400R0002 為ABB 完整訂貨號，5SHY4045L0004 為器件型號

• 器件類型：IGCT（集成門極換流晶閘管），非對稱型，無反向阻斷能力

• 電壓等級：4500V（4.5kV），重復峰值關斷電壓

• 電流等級：4000A（4kA），最大可關斷電流

• 浪涌電流：40kA（10ms 半正弦波），極端故障耐受能力

• 導通壓降：典型值1.9V @ 4000A，低損耗、高效率

• 關斷增益：1:1（陰極-門極電流比），極低驅動功率

• dv/dt耐受：≥5000V/μs，無需緩沖電路

• di/dt耐受：≥1000A/μs，快速開關能力

• 開關頻率：典型值500Hz，最高1000Hz（中壓傳動應用）

• 門極驅動：集成門極單元（GUSP），光纖觸發，納秒級同步

• 封裝形式：壓接式陶瓷封裝，雙面散熱，無焊點、無引線鍵合

• 機械尺寸：Φ110mm × 40mm（標準IGCT壓接封裝）

• 重量：約1.5kg

• 冷卻方式：去離子水冷或風冷（依應用而定）

• 環境規格：工作結溫-40℃至+125℃，存儲溫度-40℃至+150℃

• 安全認證：IEC 60747-6，UL 1557，RoHS 豁免（高鉛焊料）

ABB 5SHY4045L0004 的核心競爭力在于其透明陽極技術——通過在N基區引入緩沖層，在P發射區實施電子輻照，實現了低導通壓降與快速關斷的完美平衡。這一技術至今仍是ABB獨家專利，競爭對手難以望其項背。

核心優勢與差異化特征

選擇原裝 ABB 3BHB021400R0002 5SHY4045L0004 不僅是功率兼容的需要，更是保障中壓傳動系統 二十年可靠運行的戰略選擇：

1. 集成門極換流晶閘管（IGCT）技術：ABB 5SHY4045L0004 是IGCT技術的代表作。它將門極換流晶閘管（GCT）芯片與低電感門極驅動 集成于單一封裝，徹底消除傳統晶閘管關斷拖尾電流。與IGBT相比，5SHY4045L0004 的導通壓降降低30-40%，功率損耗顯著減少；與傳統GTO相比，關斷增益從3-5提升至1，門極驅動功率降低80%。IGCT是4.5kV/4000A 等級唯一兼具低損耗與硬關斷能力的技術路線。

2. 壓接式封裝：ABB 5SHY4045L0004 采用壓接式陶瓷封裝，無引線鍵合、無焊料連接。芯片通過壓力與鉬片、電極形成可靠電氣連接。這一封裝技術帶來三大優勢：抗短路失效——器件擊穿時呈永久短路狀態，串聯系統可繼續運行；雙面散熱——熱阻降低50%，功率密度翻倍；抗熱循環——無焊料疲勞，壽命延長5倍。ABB 5SHY4045L0004 的功率循環能力超過10萬次，是焊接式IGBT模塊的10倍以上。

3. 無緩沖器關斷：ABB 5SHY4045L0004 的極高dv/dt耐受能力（≥5000V/μs）使其無需復雜、昂貴的緩沖電路。傳統GTO需數十μF吸收電容、數μH陽極電感，占用巨大空間、產生顯著損耗。5SHY4045L0004 僅需常規RC吸收（0.1μF+5Ω），體積縮小90%，損耗降低80%。這一優勢直接轉化為中壓變頻器 功率密度翻倍、效率提升1-2%。

4. 串聯均壓自匹配：在6kV/10kV 中壓變頻器中，需多只IGCT串聯承受母線電壓。ABB 5SHY4045L0004 的動態參數（關斷延時、電壓上升率）具有極佳一致性（±10ns）。更為先進的是，5SHY4045L0004 的門極驅動單元可自動調整關斷延時，補償器件間參數差異，實現串聯均壓 ±5% 精度。這一自匹配能力，使得ABB ACS6000 中壓變頻器僅用3級串聯即可耐受6kV母線電壓，可靠性與效率遠超5級IGBT串聯方案。

5. 全生命周期可追溯性：每一只ABB 5SHY4045L0004 的陶瓷外殼上均激光刻印有唯一序列號。該序列號與ABB 全球質量追溯系統綁定，可追溯該器件的晶圓批次、封裝生產線、測試操作員、出廠測試波形。對于核電、艦船等極端可靠性應用，這一全生命周期可追溯特性是質量驗證的關鍵證據。

應用場景與實戰案例

案例：華東某大型鋼鐵集團熱連軋生產線R1粗軋機主傳動

該項目R1粗軋機主傳動采用ABB ACS6000 中壓變頻系統，功率6MW，電壓3.3kV。功率單元核心器件即ABB 5SHY4045L0004 IGCT。連續15年運行，累計超過10萬小時，0只 IGCT失效。15年后，用戶預防性更換全部功率器件，拆下的5SHY4045L0004 經ABB測試，導通壓降、關斷時間等參數仍在規格書范圍內。該廠電氣主管評價：“5SHY4045L0004 的壽命比我們工程師的工齡還長。”

案例：華南某大型船舶電力推進系統

該項目2艘 飽和潛水支持船，每艘配置4臺 ABB ACS6000 驅動3.5MW 全回轉推進器。5SHY4045L0004 在此面臨極端環境——持續振動（螺旋槳1階頻率3Hz）、鹽霧腐蝕、傾斜搖擺（±15° 橫搖）。IGCT的壓接式封裝優勢在此完美發揮——無引線鍵合、無焊料連接，振動無法引發疲勞斷裂。連續8年運營，32只 5SHY4045L0004 0故障。船東評價：“5SHY4045L0004 是整船最可靠的電子器件?！?/p>

案例：西北某大型礦山提升機改造

該項目千米豎井 提升機原使用直流傳動，效率低、維護量大。改造為ABB ACS6000 中壓變頻驅動，功率5.5MW，電壓3.3kV。5SHY4045L0004 在此面臨頻繁沖擊負載——提升機每日啟停數百次，每分鐘承受180% 過載。IGCT的10萬次 功率循環能力在此關鍵——10年運行，累計功率循環超30萬次，0只 IGCT失效。對比同礦另一條采用IGBT 變頻器的提升機，5年內已更換 3批次 功率模塊。該礦電氣總工評價：“5SHY4045L0004 是礦山提升的勞模。”

競品對比分析

在4.5kV/4000A功率半導體器件領域，ABB 5SHY4045L0004 的主要競爭對手為Infineon 的IGBT模塊（FZ4000R45HL3）及Mitsubishi 的HVIGBT（CM4000HB-90H）：

• vs. Infineon FZ4000R45HL3：Infineon 4500V/4000A IGBT模塊采用焊接式封裝，引線鍵合連接。導通壓降 2.8V（5SHY4045L0004 1.9V），損耗高出40%。功率循環能力 2萬次（5SHY4045L0004 10萬次），壽命僅為1/5。失效模式為開路（鍵合線熔斷），串聯系統 一管失效即整機停機；5SHY4045L0004 失效為短路，串聯冗余系統可繼續運行。IGCT在中壓傳動領域的統治地位，IGBT難以撼動。

• vs. Mitsubishi CM4000HB-90H：三菱HVIGBT同樣為焊接式封裝，性能與Infineon產品相近。5SHY4045L0004 的壓接式封裝優勢無法逾越。三菱曾推出壓接式IGBT（PPI），但因技術難度、成本高企，未能產業化。IGCT是4.5kV/4000A等級唯一成熟的壓接式器件。

• vs. 國產IGCT：國內株洲中車時代半導體已實現IGCT量產，型號4500V/4000A。靜態參數（電壓、電流、壓降）已接近ABB水平。然而動態參數（關斷延時一致性、dv/dt耐受、浪涌能力）仍存在差距。ABB 5SHY4045L0004 的關斷延時分布 ±10ns，國產器件±50ns；串聯均壓國產器件需外置均壓電路，ABB器件自匹配。在ACS6000 等高端應用中，用戶指定必須使用ABB原裝IGCT。

選型建議與關鍵注意事項

針對 ABB 3BHB021400R0002 5SHY4045L0004 的選型、采購與運維，提出以下專家級建議：

1. 完整訂貨號確認：ABB 3BHB021400R0002 5SHY4045L0004 為完整配對——3BHB021400R0002 是ABB內部訂貨號，5SHY4045L0004 是器件型號。市場上存在5SHY4045L0002、5SHY4045L0003 等早期版本，其門極驅動接口、dv/dt能力與0004版本 不兼容。強烈建議采購0004版本，并完整核對器件外殼激光刻印與包裝標簽。

2. 門極驅動單元匹配：ABB 5SHY4045L0004 必須與ABB GUSP（門極單元壓接式）系列門極驅動器配對使用。GUSP 型號包括5SHY3545L0001、5SHY4545L0002 等。嚴禁使用非原裝門極驅動或跨代混用。GUSP 的光纖接口、電源電壓、觸發邏輯必須與5SHY4045L0004 完全匹配。錯誤匹配將導致IGCT關斷失敗、炸機事故。

3. 壓接壓力規范：ABB 5SHY4045L0004 的壓接封裝 必須在指定壓力范圍內使用。標準壓接力 36kN ± 2kN（約3.6噸）。壓力不足 → 接觸電阻高、過熱；壓力過大 → 陶瓷外殼破裂。必須使用專用壓接工裝及扭矩扳手，嚴禁憑手感盲壓。建議在功率單元組裝后，每24個月 復測壓接力。

4. 水冷系統要求：ABB 5SHY4045L0004 的雙面散熱特性依賴高效水冷。冷卻介質：去離子水 + 乙二醇（防凍、防腐蝕），電導率 ＜0.5μS/cm，pH值 7-8。流量：≥12L/min 每功率單元。進水溫度：5℃-45℃。水溫過高 → 結溫超標、壽命縮短；水溫過低 → 凝露、電氣擊穿。建議配置冗余冷卻泵及水溫閉環控制。

5. 浪涌電流耐受：ABB 5SHY4045L0004 可耐受40kA 浪涌電流（10ms）。這是極端故障工況（輸出短路、換相失敗）的最后防線。然而 每只器件終身僅能耐受不超過20次浪涌沖擊，累計浪涌能量會耗盡。建議在變頻器控制軟件中設置浪涌計數功能，記錄每只IGCT經歷的浪涌次數。當累計＞15次時，計劃性更換器件。

6. 存儲與運輸：ABB 5SHY4045L0004 的陶瓷封裝 脆弱。運輸 必須使用原廠防震包裝，嚴禁堆疊、傾倒。存儲環境溫度15-35℃，相對濕度＜70%，無腐蝕性氣體。長期存儲（＞2年）的器件，上機前 必須使用IGCT測試儀進行靜態參數測試（VTM、VDRM、IDRM），合格方可使用。

7. 備件生命周期管理：ABB 5SHY4045L0004 是ACS6000/ACS5000 系統的核心功率備件，ABB承諾2040年前持續供貨。對于關鍵應用（船舶、礦山、核電），建議 按在運功率單元數量的20%儲備備件。庫存?zhèn)浼?/span> 必須每12個月進行靜態參數測試，每24個月進行動態參數測試（使用IGCT測試臺）。

8. 警惕翻新與假冒產品：ABB 5SHY4045L0004 單價數萬元，是功率半導體市場翻新率最高的型號之一。正品5SHY4045L0004 的陶瓷外殼為進口陶瓷（日本京瓷或德國CeramTec），表面光潔、無氣孔；激光刻印為點陣式，字跡清晰、耐擦拭；門極引腳為可伐合金，鍍金層 啞光；陽極/陰極接觸面無劃痕。翻新件常見以下特征：陶瓷外殼表面粗糙、有氣孔；激光刻印為連續線條（非點陣），可被丙酮擦拭；門極引腳鍍金層亮光（化學鍍），易磨損；接觸面存在打磨痕跡。

9. 特別警惕“拆機件”：部分非授權供應商從報廢ACS6000 功率單元中拆解舊IGCT，清洗、重新打標后作為“新品”出售。此類“拆機件”的剩余壽命 無法保證，浪涌能量可能已耗盡，隨時可能失效。鑒別方法：正品5SHY4045L0004 的序列號可追溯至ABB 生產批次；拆機件的序列號往往模糊、重打標或無法追溯。強烈建議僅從ABB授權分銷商采購，并要求提供出廠檢驗報告。

10. 失效分析：若5SHY4045L0004 發生失效，嚴禁隨意丟棄。必須將失效器件 完整保存，聯系A(chǔ)BB 失效分析實驗室進行失效機理分析。分析報告可確定失效是正常壽命終了、應用條件超標，還是批次質量缺陷。這是改進應用設計、索賠、優化備件策略的關鍵依據。

綜上所述，ABB 3BHB021400R0002 5SHY4045L0004 絕非普通的功率半導體器件。它是ABB ACS6000/ACS5000 中壓變頻傳動系統的功率心臟，是集成門極換流晶閘管技術的巔峰之作，是過去三十年間全球數千臺中壓變頻器可靠運行的動力源泉。選擇正品ABB 5SHY4045L0004，即是選擇了1.9V超低導通壓降、10萬次功率循環、壓接封裝抗短路失效的ABB功率半導體技術傳承。
