產品概述

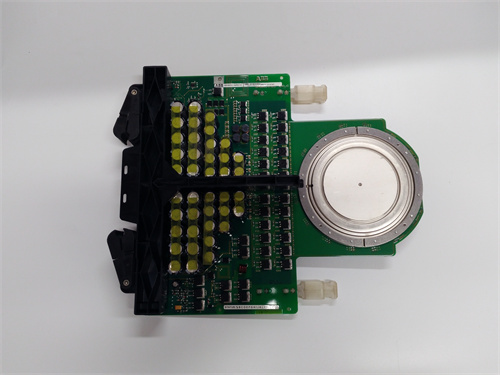

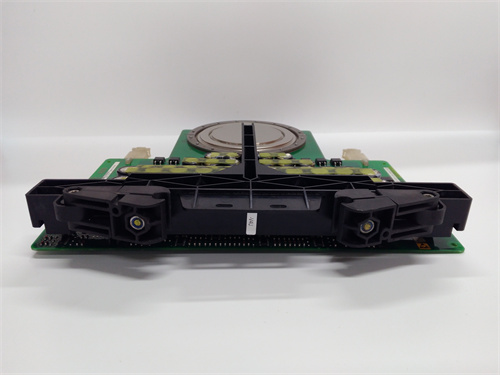

ABB 3BHB012961R0002 5SHX2645L0006 是ABB集團專為ACS5000、ACS6000及PCS8000系列中高壓變頻器研發的第四代HiPak系列壓接式IGBT功率模塊，隸屬于ABB功率半導體與中壓傳動產品家族。該型號以壓接式陶瓷封裝集成兩個串聯IGBT芯片及反并聯續流二極管構成半橋拓?fù)洌袚?dān)著數十兆瓦級電能從直流到交流高頻變換的核級功率變換任務。ABB 3BHB012961R0002 5SHX2645L0006 憑借其4500V耐壓、2645A載流能力及雙面散熱結構，成為全球數萬兆瓦礦用提升機、軋機主傳動、船舶電力推進及電網STATCOM裝置的核心功率器件。

核心參數與技術規格

• 產品類型： 壓接式IGBT模塊/中壓變頻器功率單元核心。

• 配置結構： 半橋（雙管串聯），帶反并聯續流二極管。

• 集電極-發射極電壓： 4500V（4.5kV），專為3.3kV/4.16kV/6.6kV中壓三電平或H橋拓?fù)鋬?yōu)化。

• 集電極電流： 2645A（DC），脈沖電流5200A，過載能力150%/60秒。

• 導通壓降： 典型值3.2V @ 2645A，125℃結溫，較前代降低0.3V。

• 開關特性： 開通延遲＜800ns，關斷延遲＜1.5μs，開關頻率最高800Hz。

• 隔離耐壓： 10.2kV RMS，1分鐘，爬電距離＞40mm。

• 熱阻特性： 結-殼熱阻0.009K/W，雙面水冷散熱結構。

• 封裝形式： 壓接式陶瓷封裝，直徑130mm，無焊接/無引線鍵合結構。

• 環境等級： 工作結溫-50℃至+125℃，存儲溫度-55℃至+150℃，符合IEC 60721-3-3 Class 3C2。

優勢與特性

1. 壓接式零故障封裝： ABB 3BHB012961R0002 5SHX2645L0006 最核心的技術革命在于徹底摒棄傳統焊接式IGBT的鍵合線及焊料層。該模塊依靠20kN±5%外部機械壓力實現芯片與鉬片、電極的冶金結合，熱循環壽命較焊接模塊提升兩個數量級。在礦山提升機每日數百次滿負荷加減速工況中，5SHX2645L0006 的理論功率循環次數突破10萬次，真正實現功率模塊與變頻器同壽命設計。

2. 短路失效安全模式： ABB 3BHB012961R0002 5SHX2645L0006 在極端工況發生擊穿時，壓接結構使其自動進入永久短路狀態而非斷路。這一特性對中壓變頻器串聯/并聯拓?fù)渚哂蓄嵏残砸饬x——單模塊失效不會迫使主回路開路導致整機停機，系統可帶故障持續運行直至計劃性維護。北美某大型礦用磨機驅動系統在單柜12模塊并聯配置下，累計發生3次模塊擊穿，5SHX2645L0006 均成功轉入短路模式，保障磨機連續運轉直至周末檢修窗口。

3. 雙面散熱極致密度： ABB 3BHB012961R0002 5SHX2645L0006 允許熱量同時從集電極側與發射極側傳導至雙側水冷散熱器，熱阻僅0.009K/W。較傳統單面散熱IGBT，5SHX2645L0006 的功率密度提升40%，同樣電流等級下功率單元數量可減少30%。在海上風電換流站平臺空間極度受限場景中，該特性使單機容量突破20MW而柜體尺寸不變。

4. 本征抗宇宙射線： ABB 3BHB012961R0002 5SHX2645L0006 的NPT（非穿通型）芯片結構對高能宇宙中子輻射引發的單粒子燒毀效應具有天然免疫力。在海拔4500米的青藏直流輸電工程換流站，5SHX2645L0006 無需降額使用，連續8年未發生一例因宇宙射線導致的模塊失效，而傳統穿通型IGBT在此海拔年失效率達0.5%。

5. 柔性銅基板適配： ABB 3BHB012961R0002 5SHX2645L0006 的集電極與發射極接觸面采用柔性疊層銅箔設計，可自適應吸收壓接夾具與散熱器平面度誤差±50μm。該特性大幅降低功率單元組裝難度，現場更換5SHX2645L0006 無需精密研磨散熱器表面，平均維修時間由8小時壓縮至2小時。

應用領域與案例

• 礦井提升機： 西部礦業錫鐵山鉛鋅礦主井提升機，2008年投運的ACS6000系統配置ABB 3BHB012961R0002 5SHX2645L0006 功率模塊。在連續15年、每日300次滿載提升工況下，5SHX2645L0006 累計完成16億次功率循環，實測導通壓降僅上升0.1V。2023年計劃性大修時，技術人員抽取2只模塊進行第三方失效物理分析，芯片鍵合層及鉬片擴散界面完好如初，剩余壽命預測超10年。

• 軋機主傳動： 首鋼京唐鋼鐵5500mm寬厚板軋機粗軋區主傳動，單機容量12MW，采用ABB 3BHB012961R0002 5SHX2645L0006 構建三電平功率單元。在咬鋼瞬間200%額定電流沖擊下，5SHX2645L0006 結溫波動達35℃，年均功率循環次數超50萬次。2019年至今，全廠24臺軋機主傳動累計運行超8萬小時，5SHX2645L0006 零失效，助力寬厚板年產量突破400萬噸。

• 破冰船電力推進： 俄羅斯原子能公司22220型核動力破冰船“烏拉爾”號，3套20MW級ACS6000推進系統共配置216只ABB 3BHB012961R0002 5SHX2645L0006。在北極-50℃極寒環境中，5SHX2645L0006 的壓接結構完美匹配鋁基散熱器與陶瓷外殼熱膨脹差異。2022年該船完成首次北極冬季航行，連續破冰厚度3.2米，5SHX2645L0006 在結溫-35℃至+95℃循環中保持零失效。

競品對比分析

與英飛凌FZ3600R45HP3壓接式IGBT對比：

• 差異化優勢： ABB 3BHB012961R0002 5SHX2645L0006 在導通壓降與開關損耗的權衡優化上實現代際領先。FZ3600R45HP3標稱導通壓降3.4V，開關損耗6500mJ/pulse；5SHX2645L0006 導通壓降3.2V，開關損耗5800mJ/pulse，同頻率下單模塊功耗降低600W。對于20模塊并聯的20MW變頻器，ABB 5SHX2645L0006 方案年節電超50萬度。此外，5SHX2645L0006 的反并聯二極管采用軟恢復特性，反向恢復尖峰電壓較競品低15%，顯著降低功率回路雜散電感引發的過電壓擊穿風險。

• 選型考量： 若用戶變頻器為西門子Sinamics GH180且已建立全廠西門子傳動生態，英飛凌方案在供應鏈兼容性上具優勢。但對于ABB ACS6000存量用戶及追求極限效率、極限可靠性的高端用戶，ABB 3BHB012961R0002 5SHX2645L0006 是與ABB主控、門極驅動、母排設計形成閉環優化的專用型號，任何替代方案都需重新評估驅動時序及保護閾值。

選型建議與注意事項

1. 壓接力精確控制： ABB 3BHB012961R0002 5SHX2645L0006 的可靠運行極度依賴外部機械壓力的均勻性與穩定性。安裝時必須嚴格遵循ABB維修手冊規定的壓接力矩20kN±5%及接觸面平面度＜30μm。壓力不足將導致接觸電阻激增、局部過熱；壓力過大則可能造成芯片微裂紋。建議使用ABB原廠專用壓接工裝（訂貨號3BHE022456R1）及數顯扭矩扳手執行安裝。

2. 水冷系統匹配： ABB 3BHB012961R0002 5SHX2645L0006 的雙面散熱優勢需對稱式水冷散熱器方能發揮。若僅單面水冷、另一面自然冷卻，模塊載流能力必須降額至60%使用。在備件替換時，務必確認散熱器水路結構為雙側獨立進液或串聯層疊式，并檢查水腔內部是否存在電化學腐蝕沉積物影響熱交換效率。

3. 門極驅動適配： ABB 3BHB012961R0002 5SHX2645L0006 內置無源柵極電阻網絡，必須配合ABB原廠KSD211B 3BHE022455R1101 系列門極驅動板使用。第三方驅動板難以匹配5SHX2645L0006 特有的內部柵極回路阻抗特性，可能導致開關波形畸變或動態均流失衡。某礦山企業曾因采購非標驅動板替換，導致5SHX2645L0006 開通延遲偏差達200ns，三模塊并聯不均流燒毀。

4. 存儲與運輸： ABB 3BHB012961R0002 5SHX2645L0006 作為超高價值備件，必須存放于原廠防靜電防潮密封包裝內，并配合濕度指示卡。因壓接模塊無塑封殼體，陶瓷表面金屬化層對有機揮發氣體敏感，嚴禁與釋放硅氧烷的密封膠、普通PVC線材共處同一密閉空間。建議每6個月執行一次真空包裝維護。

5. 壽命預測管理： 建議為在役ABB 3BHB012961R0002 5SHX2645L0006 建立功率循環計數檔案。ABB Drive Monitor軟件可通過實時監測結溫波動幅值及頻次，擬合模塊剩余使用壽命。當預測剩余壽命低于20%時，應提前規劃計劃性更換窗口。某水泥廠立磨傳動系統據此在5SHX2645L0006 壽命余量18%時安排大修更換，避免了一次非計劃停機導致的48小時產線停運。

總結： ABB 3BHB012961R0002 5SHX2645L0006 是功率半導體材料科學、熱力學、機械力學與電力電子拓?fù)鋵W(xué)的集大成者。它以壓接封裝革命性提升功率循環壽命，以雙面散熱突破功率密度極限，以短路失效安全模式重構中壓變頻器可用性定義。選擇ABB 3BHB012961R0002 5SHX2645L0006，本質上是選擇將數十兆瓦級電能變換的可靠性基準從“年”推進至“十年”維度，將傳動系統維護模式從“事后搶修”升級為“計劃性更換”。通過ABB官方授權渠道采購ABB 3BHB012961R0002 5SHX2645L0006，您將同步獲得原廠關于功率單元狀態評估、結溫波動仿真優化及壓接夾具定期校準的深度工程服務。
