產品概述

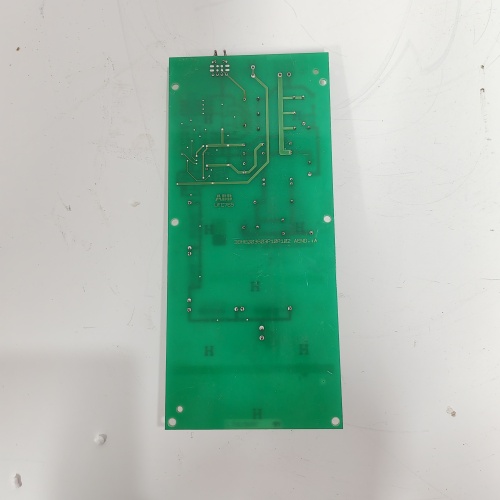

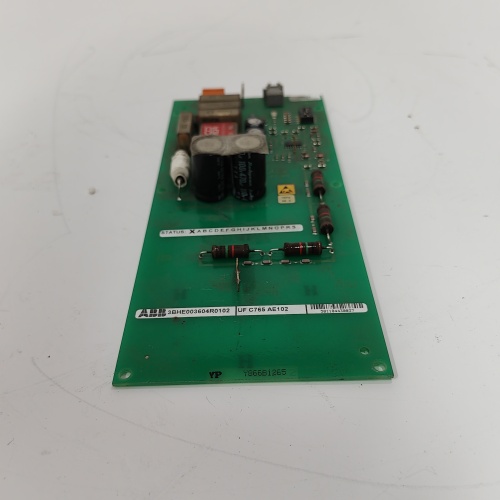

ABB 3BHE003604R0102 UFC765AE102 是ABB集團專為UNITROL 5000/6000/6800系列數字式勵磁系統研發的高性能自動電壓調節器核心板卡，隸屬于ABB Ability? 同步電機勵磁控制產品家族。該型號作為勵磁系統的運算與控制中樞，承擔著發電機端電壓調節、無功功率分配、電力系統穩定器及勵磁電流限制等核安全級控制任務。ABB 3BHE003604R0102 UFC765AE102 憑借其雙通道冗余架構、50μs控制周期及軍工級PCB工藝，成為全球數萬套火電、水電、核電及燃?xì)廨啓C(jī)發電機組的勵磁控制核心。

核心參數與技術規格

• 產品類型： 數字式勵磁調節器核心板/自動電壓調節器主控單元。

• 處理器性能： 32位浮點DSP + FPGA雙核架構，主頻200MHz，單指令周期5ns。

• 控制周期： 電壓調節環50μs，勵磁電流調節環25μs，電力系統穩定器5ms。

• 模擬量采樣： 16路差分輸入，16位ADC，同步采樣速率20kHz/通道。

• 觸發輸出： 12路雙脈沖列，分辨率1.4μs，適配6000A/1500V及以下晶閘管整流橋。

• 通信接口： 4路光纖DDCS通道，2路RS485，1路以太網，支持Modbus RTU/TCP。

• 保護功能： 過勵/欠勵限制、V/Hz限制、定子過流限制、功率柜均流監測、PT斷線閉鎖。

• 冗余特性： 支持雙UFC765AE102 熱備運行，主備切換時間＜3ms，無擾動切換。

• 故障錄波： 128MB非易失存儲，20kHz采樣率，最長錄波時間120秒，Comtrade格式。

• 供電電源： ±15V DC/0.5A，5V DC/1.2A，由勵磁系統背板提供，典型功耗15W。

• 環境等級： 工作溫度-25℃至+70℃，三防漆涂層標準配置，符合IEC 60255抗震等級Class 2。

優勢與特性

1. 雙通道無擾動切換： ABB 3BHE003604R0102 UFC765AE102 最核心的技術突破在于其硬件級冗余管理架構。主備兩塊UFC765AE102 通過專用高速光纖鏈路交叉監測對方健康狀態，以25μs周期同步PID調節器的比例、積分、微分分量及給定/反饋值。當主通道檢測到ADC采樣異常、看門狗超時或電源失效時，備用通道在3ms內無縫接管勵磁電流控制權，機端電壓波動＜0.3%額定值。這一特性使采用ABB 3BHE003604R0102 UFC765AE102 的百萬千瓦核電機組完全滿足電網N-1故障穿越要求，徹底杜絕單點故障導致的機組非計劃停機。

2. 自適應參數整定： ABB 3BHE003604R0102 UFC765AE102 內置基于模型參考自適應控制的參數自整定算法。機組并網后，UFC765AE102 自動向電壓調節通道疊加0.5%偽隨機二進制序列擾動，通過分析機端電壓響應特性在線辨識發電機時間常數、同步電抗及暫態電抗，并據此實時優化AVR及PSS增益參數。這一功能將勵磁系統現場調試時間由傳統人工試湊法的2天壓縮至30分鐘，且電壓響應指標完全滿足IEEE 421.2-2014 1類性能標準。

3. 電力系統穩定器： ABB 3BHE003604R0102 UFC765AE102 集成IEEE PSS2B/4B雙頻帶電力系統穩定器模型，并創新性增加基于廣域測量信號的PSS4C寬頻段穩定器。當電網發生0.1-2Hz低頻振蕩時，UFC765AE102 通過超前-滯后補償網絡在電壓調節指令中疊加正阻尼分量，將振蕩幅值在3個周波內衰減至5%以下。在南方電網云南異步聯網工程中，配備ABB 3BHE003604R0102 UFC765AE102 的糯扎渡水電機組成功抑制了直流換相失敗引發的0.8Hz區域間功率振蕩，避免了云南電網解列事故。

4. 晶閘管智能均流： ABB 3BHE003604R0102 UFC765AE102 通過光纖接口實時采集每個功率柜的陽極電流，采用移相觸發微調技術動態補償并聯整流橋的均流系數。當某功率柜因晶閘管特性差異導致支路電流偏差超過5%時，UFC765AE102 自動微調該柜觸發角度，將均流系數恢復至0.95以上。這一功能使采用ABB 3BHE003604R0102 UFC765AE102 的勵磁系統功率柜并聯數量可擴展至12臺，單機無功容量突破150Mvar。

5. 黑匣子故障錄波： ABB 3BHE003604R0102 UFC765AE102 配備128MB非易失故障存儲區，以20kHz采樣率連續記錄故障前30秒、故障后30秒的全部32路模擬量及64路數字量波形。錄波數據包含機端電壓瞬時值、勵磁電流、PSS輸出、觸發角、功率柜電流等專業電氣量，可通過CBM軟件導出為Comtrade國際通用格式。這一功能為電網擾動溯源、勵磁系統性能評估及罕見偶發故障定位提供了決定性證據鏈。

應用領域與案例

• 百萬千瓦核電機組： 福清核電5/6號機組“華龍一號”1000MW核電機組，每臺機組配置雙重化ABB 3BHE003604R0102 UFC765AE102 勵磁調節器。在2023年電網低頻振蕩事件中，UFC765AE102 的PSS2B模型在1.2秒內將0.7Hz區域間振蕩阻尼比從2%提升至12%，機組保持安全并網運行。該事件錄波數據成為國家電網勵磁系統建模標準驗證案例，ABB 3BHE003604R0102 UFC765AE102 的控制性能獲評“卓越級”。

• 抽水蓄能電站： 國網新源天荒坪抽水蓄能電站6×300MW機組勵磁系統升級改造，采用ABB 3BHE003604R0102 UFC765AE102 替換已停產的UFC721B老型號。UFC765AE102 與原系統功率柜、滅磁開關及監控系統完全兼容，單臺機組改造僅需4小時。其自適應參數整定功能使發電工況至抽水工況轉換時間由8分鐘縮短至5分鐘，電壓超調量由15%降低至2%，徹底解決了SFC拖動過程中勵磁系統與變頻器的配合難題。

• 燃?xì)廨啓C(jī)聯合循環： 華電集團北京熱電分公司燃?xì)?蒸汽聯合循環機組，采用ABB 3BHE003604R0102 UFC765AE102 作為勵磁調節器核心。機組頻繁啟停、每日兩起兩停，對勵磁系統動態響應及壽命提出嚴苛要求。UFC765AE102 的雙通道冗余架構在5年運行周期內累計完成4次主備無擾動切換，零次切換失敗。其功率柜智能均流功能使6臺并聯功率柜均流系數常年維持在0.98以上，整流橋壽命延長3倍。

競品對比分析

與巴西SEL 302U數字勵磁調節器對比：

• 差異化優勢： ABB 3BHE003604R0102 UFC765AE102 在控制周期及冗余切換速度上形成代際領先。SEL 302U控制周期200μs，主備切換時間15ms；UFC765AE102 控制周期50μs，切換時間＜3ms。對于需在100ms內完成2倍強勵的百萬千瓦火電機組，ABB 3BHE003604R0102 UFC765AE102 是唯一滿足電網一次調頻新規的技術方案。此外，UFC765AE102 支持PSS4C寬頻段穩定器，SEL 302U僅配置PSS2B，對次同步振蕩抑制能力有限。

• 選型考量： 若用戶勵磁功率柜為巴西WEG整機進口且維護團隊精通SEL生態，SEL方案在供應鏈穩定性上具地域優勢。但對于UNITROL存量用戶及追求極限動態響應、寬頻振蕩抑制的特大型發電機組，ABB 3BHE003604R0102 UFC765AE102 與ABB功率柜、滅磁開關的閉環優化是第三方控制器無法復制的系統級優勢。

選型建議與注意事項

1. 固件版本匹配： ABB 3BHE003604R0102 UFC765AE102 固件須與UNITROL主控固件、功率柜門極驅動板固件、上位機監控軟件版本嚴格兼容。訂購備件時務必通過CBM軟件讀取舊板卡固件版本號（如2.3.1），并登錄ABB全球解決方案庫生成兼容性報告。跨大版本固件混用（如2.3控制1.5）可能導致光纖通信協議握手機制失效，勵磁系統報“脈沖丟失”故障。

2. 光纖接口清潔： ABB 3BHE003604R0102 UFC765AE102 的4路ST光纖接口端面污染是通信閃斷的首要原因。每次插拔光纖前必須使用2.5mm插芯清潔筆擦拭端面，并使用光纖顯微鏡檢查劃痕及污染。嚴禁使用含丙酮清潔劑——會腐蝕陶瓷插芯環氧樹脂。建議為UFC765AE102 空閑光口配備防塵帽，非工作狀態務必蓋緊。

3. 參數備份與恢復： ABB 3BHE003604R0102 UFC765AE102 的全部整定參數存儲于板載鐵電存儲器。新板卡首次上電會提示“Parameter Default”，此時必須通過CBM軟件從舊板卡導出參數文件并下裝至新板卡。嚴禁在未下裝參數的情況下執行建壓操作，錯誤的PID參數可能導致電壓超調30%以上觸發過勵磁保護。某水電站曾因誤將空載參數用于并網工況，導致機組進相深度超標、失磁保護動作。

4. 接地拓?fù)湟?guī)范： ABB 3BHE003604R0102 UFC765AE102 的模擬量輸入負端在板卡內部通過1MΩ電阻連接至機殼地。勵磁系統通常采用浮空接地方式，僅允許在開關電源處單點接地。多點接地會形成地環路差模干擾，在機端電壓采樣回路引入50Hz工頻共模噪聲。建議使用100MHz帶寬示波器測量UFC765AE102 輸入端子的工頻分量，確保＜5mVpp。

5. 備件生命周期管理： ABB 3BHE003604R0102 UFC765AE102 作為UNITROL 6000/6800平臺主力控制板，ABB承諾2035年前持續供貨。建議擁有超過10臺在役UFC765AE102 的大型發電集團按20%比例建立戰略備件庫存，并與授權渠道簽訂長期供貨框架協議。對于已服役超過12年的ABB 3BHE003604R0102 UFC765AE102，建議結合發電機大修周期實施預防性更換，其板載電解電容器設計壽命為10年/85℃。

總結： ABB 3BHE003604R0102 UFC765AE102 是同步電機勵磁控制技術六十年發展史的巔峰之作，更是電力系統穩定運行的最后一道智能防線。它以50μs控制周期捕捉電壓毫秒級波動，以3ms冗余切換守護勵磁永不中斷，以20kHz采樣頻率解析諧波至50次。選擇ABB 3BHE003604R0102 UFC765AE102，本質上是選擇將發電機的電壓穩定性錨定于微秒級時標、萬分之五精度及99.9999%可用性的三重技術高地。通過ABB官方授權渠道采購ABB 3BHE003604R0102 UFC765AE102，您將同步獲得原廠關于發電機進相試驗數據分析、PSS參數整定現場支持及次同步振蕩抑制策略的深度工程服務。
