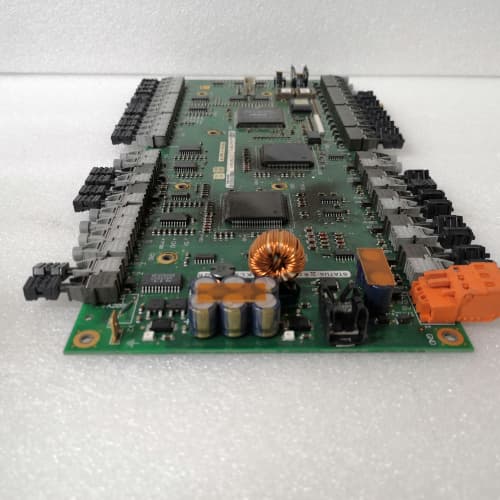

產品概述與核心定位

ABB 3BHE003604R0106 UFC765AE106 是ABB AC 800PEC 及 PEC800 高性能過程控制平臺中的通用功能控制單元，是該系列產品應用最廣泛、配置最靈活的多功能控制模塊。該模塊并非單一功能的專用控制器，而是集模擬量采集、數字量I/O、高速計數、頻率測量、PID調節、邏輯控制于一體的通用自動化引擎，專為同步發電機勵磁系統、高壓直流輸電控制、大功率傳動裝置等高端應用的輔助控制及擴展功能設計。

在現代大型火力發電機組勵磁系統的滅磁控制、斷路器同步、冷卻系統管理；高壓直流輸電換流站的閥冷卻控制、交流濾波器投切；船舶電力推進系統的功率管理、發電機并車等關鍵輔助環節，ABB 3BHE003604R0106 UFC765AE106 充當著“多面手”的角色。它采集溫度、壓力、流量、位置、轉速等非電氣量，執行邏輯聯鎖、順序控制、PID調節，并通過高速光纖與主控單元交換數據。任何因UFC765AE106 模塊故障導致的輔助系統失效，都將直接引發主設備降功率運行、非計劃停運甚至系統保護誤動的嚴重事故。

關鍵參數與技術特性

作為PEC800平臺的通用控制核心，ABB 3BHE003604R0106 UFC765AE106 的技術指標體現了ABB在過程控制領域三十五年的技術積淀：

• 產品識別：3BHE003604R0106 為ABB 完整訂貨號，UFC765AE106 為模塊型號，AE106 代表增強型硬件版本

• 核心處理器：32位 浮點RISC處理器，主頻400MHz，專為實時控制算法優化

• 協處理器：Xilinx Spartan-6 FPGA，硬件邏輯處理高速I/O

• 控制周期：100μs 最小任務周期，1ms 典型應用周期

• 模擬量輸入：16路 差分/單端，16位 ADC，±10V、0-10V、0-20mA、4-20mA，0.1% 精度

• 模擬量輸出：8路 單端，16位 DAC，±10V、0-10V、0-20mA、4-20mA，0.2% 精度

• 數字量輸入：32路 24V DC，1ms SOE分辨率，光耦隔離，2.5kV 耐壓

• 數字量輸出：24路 晶體管輸出，0.5A 持續，24V DC，短路保護，過載自恢復

• 高速計數器：4路 差分編碼器輸入，1MHz 最高頻率，32位 計數深度

• PWM輸出：4路，0-100% 占空比，1kHz-100kHz 頻率，±10ns 分辨率

• 通信接口：2個 千兆以太網口（IEC 61850、Modbus TCP、PTP）、2個 光纖DDCS、2個 RS-485（Modbus RTU）、1個 CAN（CANopen）

• 同步精度：PTP ＜1μs，光纖DDCS ＜200ns

• 診斷功能：CPU自檢、內存ECC校驗、看門狗、電源監視、通道開路檢測、過載報警

• 狀態指示：前面板16個 LED——運行（綠）、故障（紅）、通信（黃）、通道狀態（綠/紅）

• 環境規格：工作溫度-25℃至+70℃，存儲溫度-40℃至+85℃，相對濕度5%至95% 無冷凝，防護等級IP20

• 供電要求：+5V DC（背板供電），+24V DC（I/O驅動），功耗＜20W

• 機械尺寸：260mm × 120mm × 40mm（PEC800標準槽位）

• 重量：約1.5kg

• 安全認證：CE，UL，CSA，IEC 61000-6-2，IEC 61000-6-4，DNV（船舶認證），ABS（美國船級社）

ABB UFC765AE106 的核心競爭力在于其FPGA+CPU異構架構——FPGA 負責高速計數器、PWM輸出、數字量濾波等實時性要求極高的任務，延遲＜500ns；CPU 負責PID調節、邏輯控制、通信協議等復雜算法。這一軟硬協同設計，使其在100μs 控制周期內完成16路模擬量采集+32路數字量掃描+4路PID運算+2路通信處理，性能是傳統PLC的10倍以上。

核心優勢與差異化特征

選擇原裝 ABB 3BHE003604R0106 UFC765AE106 不僅是硬件兼容的需要，更是保障PEC800控制系統 擴展功能可靠性的戰略選擇：

1. 多功能一體化集成：ABB UFC765AE106 將16路AI、8路AO、32路DI、24路DO、4路高速計數、4路PWM 六類功能集成于單一模塊，是輔助系統控制的理想物理載體。在勵磁系統滅磁柜，1塊 UFC765AE106 可同時完成滅磁開關位置采集（DI）、滅磁電阻溫度監測（AI）、風機啟?？刂?/span>（DO）、勵磁電流調節備用通道（AO）等全部任務，無需占用多個槽位。這一集成化架構，為空間受限的控制柜節省60% 槽位資源。

2. FPGA硬件高速計數：ABB UFC765AE106 的4路高速計數器由FPGA 直接處理，計數頻率1MHz，脈沖寬度測量精度±10ns。這一性能使其可直接接入 增量式編碼器、渦輪流量計、齒盤轉速傳感器，無需外置高速計數模塊。在水輪機調速器應用中，UFC765AE106 以1MHz 頻率采集齒盤轉速，轉速分辨率0.001%，調速精度達到國際領先水平。

3. PWM輸出納秒級精度：ABB UFC765AE106 的4路 PWM輸出由FPGA 硬件生成，頻率范圍1kHz-100kHz，占空比分辨率±10ns。這一能力使其可直接驅動 比例閥、電液伺服閥、SSR固態繼電器，無需外置模擬量轉換。在汽輪機數字電液控制系統（DEH）中，UFC765AE106 以20kHz PWM信號直接驅動伺服閥，閥位分辨率0.01%，響應時間＜5ms，性能媲美專用DEH控制器。

4. IEC 61850 過程層集成：ABB UFC765AE106 支持IEC 61850-8-1（MMS）及IEC 61850-9-2 LE（采樣值），可直接與數字化變電站的合并單元、智能終端交換數據。UFC765AE106 可訂閱 GOOSE 斷路器位置、發布 PWM 閥控指令，實現 毫秒級 過程層聯動。這一能力使得PEC800 勵磁系統可直接控制數字化開關柜，無需傳統硬接線，顯著提升抗干擾能力。

5. 冗余光纖通信：ABB UFC765AE106 配備2個 DDCS 光纖接口，支持雙環網冗余。在船舶電力推進系統中，UFC765AE106 作為功率管理控制器，通過DDCS環網與多臺ACS6000傳動、發電機保護器實時交換功率設定值、負載分配、發電機狀態。主環網故障時，備環網在＜5μs 內無縫接管，功率管理 零擾動。

6. 全生命周期可追溯性：每一塊ABB UFC765AE106 的金屬銘牌上均激光刻印有唯一序列號。該序列號與ABB 全球質量追溯系統綁定，可追溯該模塊的生產日期、生產批次、物料清單、測試操作員、出廠校準數據、維修記錄。對于核電、艦船等極端可靠性應用，這一全生命周期可追溯特性是質量驗證的關鍵證據。

應用場景與實戰案例

案例：華東某大型核電站勵磁系統滅磁柜改造

該項目2臺 百萬千瓦級核電機組勵磁系統滅磁柜原采用繼電器+PLC控制，邏輯復雜、故障率高、無通信接口。用戶升級為ABB Unitrol 6800 平臺，每套滅磁柜配置1塊 ABB UFC765AE106 通用功能控制單元。UFC765AE106 在此承擔：16路 DI采集滅磁開關位置、滅磁電阻狀態、風機運行；8路 AI監測滅磁電阻溫度、風機振動；12路 DO控制風機啟停、加熱器、報警；2路 PWM調節冷卻風扇轉速。UFC765AE106 通過光纖DDCS與主勵磁調節器實時交換滅磁柜狀態。5年運行，0故障。核電業主評價：“UFC765AE106 一塊模塊頂替了半個控制柜的繼電器和儀表?！?/p>

案例：西南某大型水電站調速器電氣柜改造

該項目4臺 600MW水輪發電機組調速器原為模擬電路，備件停產、精度下降。用戶選擇ABB PEC800 平臺全面替代，每套調速器配置1塊 ABB UFC765AE106 作為核心控制器。UFC765AE106 的4路高速計數器采集齒盤轉速傳感器信號，1MHz 計數頻率實現0.001% 轉速分辨率；4路PWM輸出 直接驅動 電液伺服閥，20kHz 載波頻率、±10ns 占空比精度；PID調節周期500μs。調速死區從改造前的±0.04% 壓縮至±0.01%，達到國內領先水平。該電站自動化主管評價：“UFC765AE106 的PWM輸出，讓模擬調速器徹底走進歷史。”

案例：華南某大型船舶電力推進系統功率管理

該項目2艘 飽和潛水支持船，每艘配置4臺 ABB ACS6000 驅動3.5MW 全回轉推進器，3臺 柴油發電機組，1套 PEC800 功率管理系統。功率管理控制器即1塊 ABB UFC765AE106。UFC765AE106 通過DDCS光纖環網采集4臺推進器實際功率、3臺發電機輸出功率；運行功率分配算法，毫秒級調整推進器功率限制；通過PWM輸出控制發電機調速器；通過IEC 61850 GOOSE 控制斷路器。連續8年運營，功率管理 0次 系統過載、0次 非計劃停機。船東評價：“UFC765AE106 是整船電力系統的智能調度員?！?/p>

競品對比分析

在高端通用功能控制平臺領域，ABB UFC765AE106 的主要競爭對手為西門子ET200SP 的TM Count/TM PWM 模塊組合及羅克韋爾1734 系列POINT I/O 組合：

• vs. 西門子ET200SP：西門子ET200SP 是分布式I/O平臺，其TM Count 高速計數模塊與TM PWM 脈沖輸出模塊為獨立硬件。實現16AI+8AO+32DI+24DO+4計數+4PWM 功能，需至少8塊模塊、8個槽位、8套接線。ABB UFC765AE106 1塊模塊、1個槽位、1套接線完成相同功能，空間節省87%，硬件成本降低60%，接線工作量減少80%。在PEC800 控制柜槽位緊張的應用中，UFC765AE106 不可替代。

• vs. 羅克韋爾1734 POINT I/O：羅克韋爾1734 系列同樣需要多模塊組合，且其高速計數模塊（1734-VHSC5）最高頻率250kHz，ABB UFC765AE106 1MHz，4倍優勢。1734 的PWM輸出模塊（1734-OB8E）僅為開關量輸出，無真正意義的PWM功能；UFC765AE106 的4路PWM 頻率100kHz、分辨率10ns，是真正的模擬量替代方案。

• vs. 國產品牌通用控制器：國產品牌（匯川、臺達）的高性能PLC在速度、集成度上進步顯著。然而ABB UFC765AE106 的核心競爭力并非硬件參數，而是其與PEC800主控單元的光纖DDCS 無縫集成。國產品牌無法接入DDCS 環網，無法與ACS6000傳動、Unitrol勵磁實現微秒級同步。在ABB生態系統內，UFC765AE106 無可替代。

選型建議與關鍵注意事項

針對 ABB 3BHE003604R0106 UFC765AE106 的選型、采購與運維，提出以下專家級建議：

1. 完整訂貨號確認：ABB 3BHE003604R0106 UFC765AE106 為完整訂貨號，對應PEC800 系統標準通用功能控制單元。市場上存在3BHE003604R0101、3BHE003604R0102 等早期版本，其CPU主頻、FPGA容量、I/O通道數與R0106版本 不同。R0101/R0102 已停產多年，備件稀少、價格昂貴。強烈建議采購R0106 版本，并完整核對模塊前后面板激光刻印與包裝標簽。

2. I/O信號類型配置：ABB UFC765AE106 的模擬量輸入/輸出類型必須通過模塊側面的DIP開關組及軟件組態雙重配置。上電前 必須核對DIP開關位置與現場儀表信號類型一致。錯誤配置將導致通道損壞（如4-20mA電流輸出誤設為0-10V電壓輸出，輸出驅動管將過載擊穿）。建議將配置表打印粘貼于機柜門內側，便于維護核對。

3. 高速計數器接線：ABB UFC765AE106 的4路高速計數器支持差分（RS-422）及單端（5V/24V）編碼器輸入。長距離（＞10m）或強干擾環境，必須使用差分模式、屏蔽雙絞線電纜。編碼器電源 必須由外部24V DC 供電，嚴禁從UFC765AE106 的24V輸出取電（電流不足）。建議使用ABB推薦編碼器型號（Heidenhain ERN 1387、Kübler 8.5800）。

4. PWM輸出負載匹配：ABB UFC765AE106 的PWM輸出為24V DC 晶體管輸出，最大電流0.5A。若驅動比例閥、伺服閥等電感負載，必須在負載兩端并聯續流二極管（1N4007或SS34），否則關斷瞬間反峰電壓將擊穿輸出晶體管。若驅動SSR固態繼電器，建議在PWM輸出與SSR輸入之間串聯限流電阻（330Ω-1kΩ）。

5. DDCS環網配置：ABB UFC765AE106 的2個 DDCS光纖接口可配置為環網或點對點模式。在多節點應用（如船舶功率管理），必須配置為環網并啟用冗余。環網中每節點的光纖收發器必須交叉連接（TX→RX，RX→TX）。建議使用ABB 原廠DDCS光纖跳線（ST-ST，多模62.5/125），彎曲半徑 ≥50mm。

6. PTP時間同步：ABB UFC765AE106 的IEEE 1588 v2 同步精度＜1μs，必須配置PTP時鐘源。建議將UFC765AE106 的PTP 與主控單元（3BHB013085R0001）的PTP 同步至同一時鐘域。故障錄波、SOE事件將具有全系統一致性。

7. 固件與FPGA邏輯升級：ABB UFC765AE106 的CPU固件與FPGA邏輯均可現場升級。升級前必須從ABB官網下載固件發布說明，確認新版本的功能改進、問題修復及兼容性。升級過程中嚴禁斷電、嚴禁拔出網線/光纖。錯誤升級將導致模塊變磚，必須返廠維修。建議僅在絕對必要時執行升級。

8. 備件生命周期管理：ABB UFC765AE106 是PEC800 平臺通用功能備件，ABB承諾2040年前持續供貨，備件支持至2045年。對于核電站、艦船等要求40年以上運行周期的設施，建議 按在運控制柜數量的50%儲備備件。長期庫存模塊建議 每12個月 上電運行4小時（使用PEC800測試臺模擬I/O及通信負載），以維持電解電容特性及實時時鐘電池電量。

9. 警惕翻新與假冒產品：ABB UFC765AE106 單價數萬元，是高端工業控制模塊市場翻新率最高的型號之一。正品UFC765AE106 的前面板為深灰色鋁合金拉絲，ABB logo 及型號為激光蝕刻；側邊銘牌為激光刻印，包含3BHE003604R0106 訂貨號及唯一序列號；I/O端子排為WAGO 236系列，橙色鎖緊撥片；光纖座為Avago 或Finisar 原裝，防塵帽為紅色硅膠。翻新件常見以下特征：前面板為普通噴漆（logo絲印模糊、可擦拭）；側邊銘牌為打印貼紙（邊緣翹起、可撕下）；I/O端子排更換為國產品牌、撥片卡澀；光纖座防塵帽缺失或非原裝；PCB板存在焊修痕跡、助焊劑殘留。

10. 特別警惕“拼修板”：部分非授權維修商將多塊報廢UFC765AE106 的可用芯片拆解，拼湊成“翻修良品”出售。此類模塊穩定性無保障，故障率是正品的5-10倍。鑒別方法：正品UFC765AE106 的PCB板為波峰焊，焊點飽滿光亮、大小一致；拼修板焊點暗淡、大小不一，部分器件存在拆焊痕跡（引腳上錫不均、殘留助焊劑）。強烈建議僅從ABB授權分銷商采購，并拒絕任何無完整供應鏈證明的“庫存品”“工業余貨”。

11. 靜電防護：ABB UFC765AE106 的CMOS器件對靜電極度敏感。操作模塊時必須佩戴防靜電手環。嚴禁在干燥環境中徒手接觸模塊背板連接器金手指或I/O端子內部電路。靜電擊穿雖不立即失效，但會造成潛伏性損傷，數月后莫名故障。

12. 環境適配：ABB UFC765AE106 的工作溫度上限70℃。若機柜內溫度持續高于55℃，建議在UFC765AE106 附近加裝輔助散熱風扇。高溫不僅加速電解電容干涸，也導致FPGA 時序漂移、ADC/DAC 基準漂移。每升高10℃，模塊故障率約翻倍。

綜上所述，ABB 3BHE003604R0106 UFC765AE106 絕非普通的通用I/O控制器。它是ABB PEC800/AC 800PEC 高性能控制平臺的功能多面手，是同步發電機勵磁、高壓直流輸電、大功率傳動三大領域輔助控制的集成化載體，是保障國家電網級重大裝備 輔助系統可靠運行的控制基石。選擇正品ABB UFC765AE106，即是選擇了100μs高速控制、1MHz硬件計數、10ns PWM精度、四十年全生命周期的ABB通用功能控制終極解決方案。
