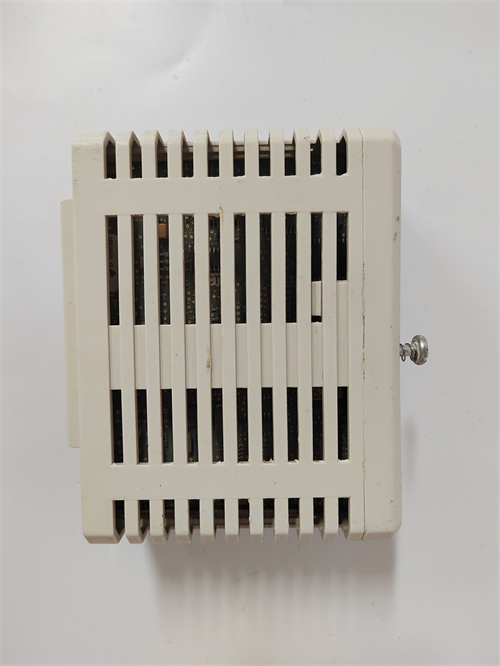

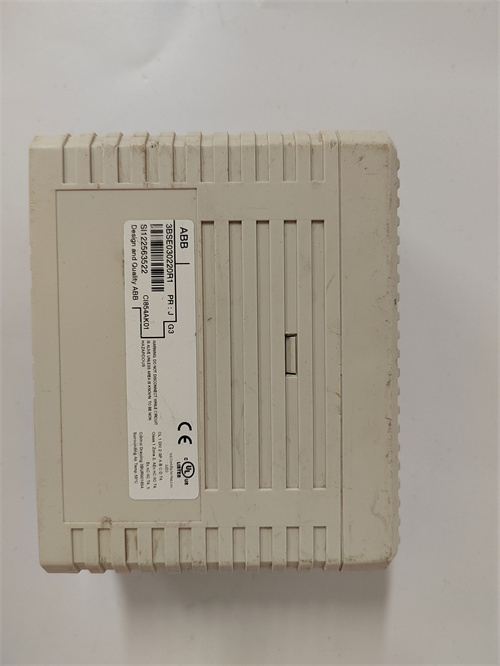

ABB CI854BK01 產品概述

ABB CI854BK01 是ABB為其AC 800M系列控制器和800xA系統設計的一款高性能PROFIBUS DP通信接口模塊。作為連接PROFIBUS DP現場設備與控制系統的關鍵橋梁，該單元負責管理PROFIBUS DP網絡，實現與遠程I/O、智能儀表、變頻器等從站設備的無縫數據交換。ABB CI854BK01 專為流程工業和工廠自動化中需要集成PROFIBUS DP設備的應用而設計，提供了一個高效、可靠的數字通信接口。ABB CI854BK01 在全球石油、化工、電力和制造業中以其強大的通信處理能力和與ABB控制系統的完美集成而聞名。當需要將PROFIBUS DP現場設備接入ABB控制系統時，ABB CI854BK01 代表了一個能夠確保數據通信實時性和可靠性的原廠解決方案。

產品參數與技術規格

ABB CI854BK01 的技術規格體現了其作為專業PROFIBUS DP通信接口模塊的強大性能。

• 產品型號： CI854BK01

• 系列： AC 800M / 800xA 控制系統

• 產品類型： PROFIBUS DP 通信接口模塊

• 主要功能： 作為PROFIBUS DP主站，管理現場總線網絡

• 支持協議： 支持PROFIBUS DP-V0/DP-V1協議

• 通信速率： 支持從9.6 kbps到12 Mbps的所有標準PROFIBUS波特率，自動檢測或可配置

• 從站容量： 可連接多達125個PROFIBUS DP從站設備

• 通信接口： 提供一個標準的9針D-sub PROFIBUS DP接口

• 冗余支持： 支持光纖環網冗余，提高通信可靠性

• 狀態指示： 前面板配備LED指示燈，顯示模塊狀態、總線活動和故障信息

• 診斷功能： 具備強大的在線自診斷能力，可監控總線健康狀況和設備狀態

• 安裝方式： 專用于ABB控制系統機架內安裝

• 電源要求： 通過系統背板供電

優勢與核心特性

ABB CI854BK01 為ABB控制系統連接PROFIBUS DP現場設備提供了顯著的優勢。其核心優勢在于將復雜的PROFIBUS DP協議處理從主控制器中卸載出來，作為一個獨立的通信處理器，保證了控制周期的確定性。該模塊原生集成于ABB的800xA系統，通過ABB的工程工具（如Control Builder）即可對總線上的從站設備進行組態和參數管理，無需額外的專用軟件。CI854BK01 支持PROFIBUS DP-V1擴展協議，可以訪問從站設備的非循環參數數據，為智能設備的診斷和維護提供了便利。其強大的診斷功能能夠?qū)崟r(shí)監測總線上的通信狀態和設備狀態，并在發生故障時快速定位問題。此外，ABB CI854BK01 支持光纖環網冗余配置，當主模塊或通信鏈路發生故障時，備用路徑可以無縫接管通信，這對于連續生產過程的控制至關重要。

行業應用案例

ABB CI854BK01 廣泛應用于采用ABB控制系統的各類流程工業和工廠自動化領域。

• 石油煉化： 用于連接采用PROFIBUS DP通信的智能閥門定位器、在線分析儀和遠程I/O站。

• 化工生產： 在精細化工和特種化學品生產中，用于連接PROFIBUS DP的稱重儀表和變頻器。

• 電力行業： 用于電廠輔助車間，如化水處理系統，連接PROFIBUS DP的電機啟動器和智能開關設備。

• 水處理設施： 應用于大型自來水廠和污水廠，連接分散的泵站和儀表設備。

• 制藥工業： 用于連接符合GMP要求的智能傳感器和執行器，實現過程數據的完整追溯。

• 汽車制造： 在涂裝車間和總裝車間，用于連接PROFIBUS DP的變頻器和現場I/O。

競品對比

與西門子SIMATIC S7系統中用于PROFIBUS的通信處理器（如CP 342-5）相比，ABB CI854BK01 的優勢在于其與ABB 800xA系統的工程工具鏈的統一性。西門子的CP模塊在其自身系統中同樣高效，但對于ABB的用戶而言，CI854BK01 提供了與ABB控制器一致的配置體驗。與通用的PROFIBUS網關相比，ABB CI854BK01 作為機架內模塊，可以通過背板與控制器實現高速數據交換，其性能和同步性遠超外部網關。此外，它與ABB系統的診斷功能深度集成，能夠?qū)⒖偩€故障信息直接反映到操作員站上。

選型建議與注意事項

在選擇或部署 ABB CI854BK01 時，需要綜合考慮以下因素。

1. 系統兼容性確認： 確認 ABB CI854BK01 與您的ABB控制系統型號（如AC 800M）和軟件版本（如800xA）完全兼容。

2. 從站設備清單： 列出所有需要連接的PROFIBUS DP從站設備，并準備好它們的GSD文件，以便在Control Builder中配置網絡。

3. 總線負載計算： 評估總線上的設備數量和通信負載，確保在 CI854BK01 的容量范圍內。

4. 冗余需求： 根據過程的關鍵性，決定是否需要配置光纖環網冗余的 ABB CI854BK01 模塊。

5. 總線拓?fù)湓O(shè)計： 合理設計PROFIBUS網絡的拓?fù)浣Y(jié)構、終端和線纜類型，確保通信可靠性。

6. 電源和槽位： 確保控制機架上有空閑的專用槽位，并且背板電源容量足夠支持該模塊。

7. 正品采購： 鑒于其在控制系統與現場設備通信中的樞紐地位，務必通過ABB官方或授權分銷商采購 ABB CI854BK01，確保獲得原裝正品和必要的技術支持。
