產品描述

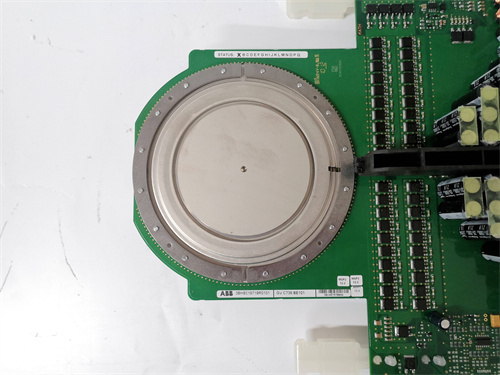

ABB 5SHY3545L0016 是一款高壓大功率的集成門極換流晶閘管（IGCT），是 ABB 公司用于其工業傳動系統和電力電子應用的核心半導體器件之一。該器件是 ABB 中壓變頻器（如 ACS 6000 系列）中用于控制電機速度和轉矩的關鍵功率開關元件。ABB 5SHY3545L0016 的核心功能是在變頻器的功率單元中作為高速、大電流開關，將直流電轉換為可變頻率和電壓的交流電，以驅動大型電機。其配套的 3BHB020720R0002 和 3BHE019719R0101 可能是相關的門極驅動板、附件或技術文檔編號，而 GVC736BE101 可能是與該 IGCT 配套使用的特定控制板或接口模塊。該 IGCT 采用壓接式封裝，具有低導通損耗、高浪涌電流能力和高可靠性，專為礦山、冶金、船舶推進等惡劣工業環境中的大功率應用而設計。

產品參數

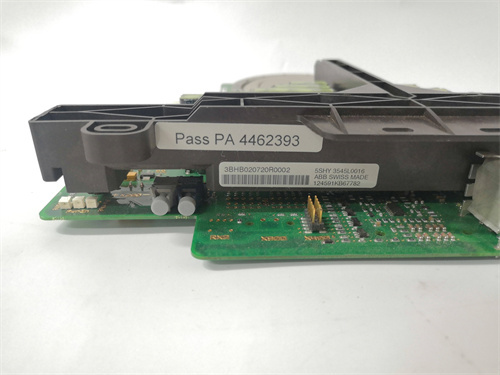

• 產品型號： ABB 5SHY3545L0016（配套：3BHB020720R0002、3BHE019719R0101、GVC736BE101）

• 器件類型： 集成門極換流晶閘管（IGCT）

• 產品系列： ABB 中壓傳動（如 ACS 6000）

• 電壓等級： 4500V - 6500V（典型值）

• 電流等級： 高電流承載能力，可達數千安培

• 封裝形式： 壓接式（Press-pack），適用于雙面冷卻和高可靠性應用

• 開關頻率： 優化用于中壓變頻器

• 應用： 多電平逆變器拓?fù)渲械墓β书_關

• 冷卻方式： 通常采用去離子水進行液體冷卻

• 配套組件： 門極驅動單元、吸收電路、控制接口

• 認證： CE、UL 等（作為組件）

優勢與特點

ABB 5SHY3545L0016 的主要優勢在于其在大功率應用中的卓越性能和可靠性。通過使用 ABB 5SHY3545L0016，變頻器制造商可以在兆瓦級應用中實現高效率，降低能耗和冷卻要求。其壓接式封裝提供了失效短路模式，這意味著如果器件失效，它表現為短路而非開路，允許變頻器在故障排除前短暫運行或受控地熔斷保險絲。與高電流應用中的 IGBT 相比，IGCT 技術具有更低的導通損耗。配套的門極驅動單元確保了 ABB 5SHY3545L0016 的正確開關和智能監控。堅固的結構和嚴格的測試確保了該器件在連續工業運行中的長期可靠性。

應用領域與實際案例

ABB 5SHY3545L0016 廣泛應用于需要精確電機控制的最苛刻的高功率工業應用中。

• 礦山（磨機）： 在大型銅礦，使用 ABB 5SHY3545L0016 的 ACS 6000 變頻器驅動巨型半自磨機（SAG），控制磨機速度和扭矩以優化礦石處理，同時保護機械部件免受沖擊負載。

• 油氣（管道壓縮機）： 在主要天然氣管線上，由配備 ABB 5SHY3545L0016 器件的 ACS 6000 系統驅動的離心壓縮機保持最佳管道壓力。

• 船舶推進（破冰船）： 在破冰船中，使用這些 IGCT 的推進驅動器提供破冰所需的巨大扭矩，同時保持精確的機動控制。

• 冶金（軋機）： 在鋼鐵熱軋機中，主傳動電機由采用 ABB 5SHY3545L0016 的中壓變頻器控制。

• 試驗臺架（測功機）： 在汽車和航空航天測試設施中，使用這些 IGCT 的驅動器控制大型測功機。

與競品對比分析

與英飛凌或三菱的 IGBT 模塊等競爭性高壓大功率半導體技術相比，ABB 5SHY3545L0016 IGCT 在特定應用領域具有獨特優勢。雖然 IGBT 模塊在較低功率應用中表現優異并提供更簡單的門極驅動要求，但 IGCT 技術在數兆瓦應用中具有更低的導通損耗和更高的浪涌電流能力。與上一代的 GTO（門極關斷晶閘管）相比，ABB 5SHY3545L0016 具有更簡單的門極驅動要求和更高的開關頻率。對于投資于 ABB 中壓變頻器平臺的用戶，使用原裝 ABB 5SHY3545L0016 器件可確保與 ABB 門極驅動板和控制軟件的完美兼容。

選型建議與注意事項

為您的應用選擇 ABB 5SHY3545L0016 時，首先需要確認您特定變頻器型號和功率等級所需的精確電壓和電流額定值。確保配套的門極驅動板（可能包含在 3BHB020720R0002 或 3BHE019719R0101 中）與您的 ABB 5SHY3545L0016 器件版本匹配，不匹配的門極驅動器可能導致開關不當和器件故障。在處理這些壓接式器件時，請遵守嚴格的安全規程，因?yàn)樗鼈兛赡艽鎯?chǔ)有能量，操作不當可能導致嚴重傷害。根據 ABB 的規范在堆棧中安裝 ABB 5SHY3545L0016 器件時，確保施加正確的夾緊力；夾持壓力不正確可能導致熱問題或機械損壞。驗證冷卻系統（通常是去離子水）維護良好，電導率水平正確，以防止電弧和腐蝕。更換器件時，始終更換整套串聯器件，以確保電壓平衡。只能由接受過高功率驅動器維護培訓的合格人員進行操作，并在接觸驅動器功率部分之前遵守所有上鎖/掛牌程序。最后，為關鍵應用保留備用的 ABB 5SHY3545L0016 器件，以防長時間停機導致重大生產損失。
