產品描述

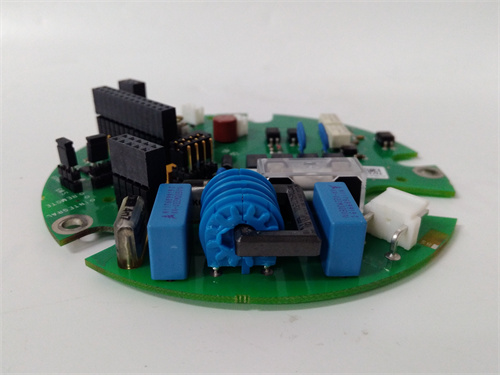

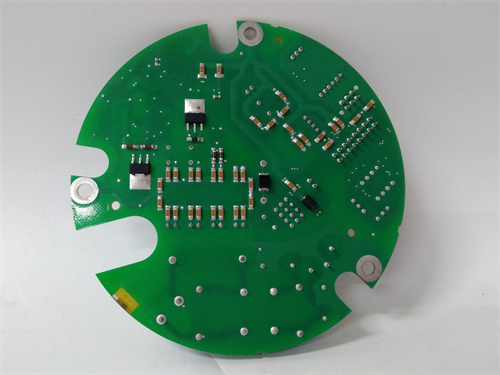

ABB D685A1156U01 是ABB集團生產的一款高性能、高可靠性的工業電源模塊或配電接口單元，主要應用于ABB的分布式控制系統（DCS）、PLC控制系統以及過程控制儀表系統中。具體而言，ABB D685A1156U01 通常作為Symphony Plus系列、Symphony Harmony系列或Infi 90控制系統中的系統電源分配單元或接口模塊，負責將輸入電源轉換為系統內部各模塊所需的穩定工作電壓，并提供過流、過壓保護功能。該模塊設計緊湊，通常安裝在專用電源機籠中，為控制器、I/O模塊和通信模塊提供可靠的工作電源。作為ABB控制系統的基礎保障組件，ABB D685A1156U01 以其高可靠性、寬電壓輸入范圍和完備的保護功能，確保了整個控制系統在各種工況下的穩定、連續運行，是過程工業自動化的關鍵基礎設施組件。

產品參數

• 品牌：ABB

• 型號：[ABB D685A1156U01]（請在此處插入您的產品鏈接）

• 產品系列：Symphony Plus / Harmony / Infi 90

• 類型：系統電源分配/接口模塊

• 輸入電壓：通常為 24V DC 或 48V DC（具體電壓等級需根據訂貨信息確認）

• 輸出電壓：為背板提供多組隔離的直流電壓（如 +5V， ±15V， +24V 等）

• 輸出功率：根據具體配置，通常為 30W - 100W 之間

• 保護功能：過流保護、過壓保護、短路保護

• 效率：通常高于 80%

• 隔離：輸入與輸出之間電氣隔離，輸入與地之間隔離

• 指示：面板通常帶有LED狀態指示燈（電源正常、故障報警）

• 工作溫度：0°C 至 +60°C

• 安裝方式：專用電源機籠插槽安裝

• 認證：CE, UL, CSA 等

優勢特點

1. 超高可靠性：[ABB D685A1156U01] 作為ABB控制系統的基礎電源組件，其設計和制造遵循ABB最嚴苛的工業標準。采用高質量長壽命電解電容、冗余設計的功率電路和嚴格的元器件篩選流程，確保模塊能夠在惡劣工業環境中長期穩定運行，MTBF（平均無故障時間）通常達到數十萬小時。

2. 完備的保護機制：該電源模塊集成了多重保護功能，包括過流保護、過壓保護和短路保護。當輸出端出現異常負載或短路故障時，ABB D685A1156U01 能夠迅速切斷輸出或限制電流，保護模塊自身及下游的控制器、I/O模塊等昂貴設備免受損壞。故障排除后，模塊通常能夠自動恢復或通過簡單復位恢復正常工作。

3. 優異的電源質量：模塊輸出高質量的穩定直流電源，具有極低的紋波和噪聲，滿足控制系統對供電電源的嚴格要求。多路隔離輸出的設計，為數字電路和模擬電路提供獨立的電源回路，有效避免了數字噪聲對模擬信號采集的干擾，保障了模擬量采集的精度和穩定性。

4. 無縫集成Symphony系統：作為ABB Symphony系列的原生電源模塊，ABB D685A1156U01 在設計上完美匹配Symphony系統的電源機籠、背板和其他I/O模塊。其物理尺寸、連接器定義和電氣特性與系統完美兼容，實現了即插即用。同時，模塊通常提供狀態信號給系統，使操作員可以在上位機監控電源健康狀況。

5. 熱插拔支持：許多版本的 [ABB D685A1156U01] 支持熱插拔功能。在系統冗余電源配置下，維護人員可以在系統不間斷運行的情況下，安全地拔出故障的電源模塊進行更換，并插入新的模塊。這極大地提高了系統的可維護性和可用性，對于連續性生產過程至關重要。

應用領域與應用案例

• 應用領域：

  • 電力行業：火電廠單元機組DCS、電廠輔控系統、燃?xì)廨啓C控制系統、核電站常規島控制系統。

  • 石油化工：煉油裝置DCS、化工廠過程控制系統、油氣長輸管線SCADA系統。

  • 冶金行業：燒結、煉鐵、煉鋼、軋鋼等工藝的過程控制系統。

  • 造紙行業：制漿生產線、造紙機分布式控制系統。

  • 水處理：大型水廠和污水處理廠自動化系統。

• 應用案例：

  • 案例一：大型火電廠DCS系統電源冗余配置
    在某超臨界1000MW火電機組的DCS系統中，工程師為所有關鍵控制器機柜配置了冗余的 [ABB D685A1156U01] 電源模塊。兩路模塊同時工作，互為備用。在一次供電線路浪涌沖擊導致其中一塊模塊保護性關斷時，另一塊模塊無縫接管全部負載，控制系統未受任何影響，運行人員甚至沒有察覺這次故障，保證了單元機組的安全穩定運行。

  • 案例二：石化裝置DCS系統擴容改造
    某石化企業在對其常減壓裝置進行擴能改造時，需要在原有DCS機柜中增加大量I/O模塊。原有機柜電源容量不足，技術人員在擴展機柜中增加了一對ABB D685A1156U01冗余電源模塊，為新增加的I/O模塊和通信模塊單獨供電。其即插即用的特性和可靠的質量，確保了改造工程的順利進行，新系統與原有系統無縫融合，順利投產。

競品對比

與市場上同等級的DCS/PLC系統電源模塊（如Emerson的電源卡件、Siemens的PS系列電源、Honeywell的電源模塊）相比：

• 優勢：[ABB D685A1156U01] 在ABB Symphony生態系統內的集成度最高，與機籠、背板的物理和電氣匹配性無可挑剔。其與系統監控功能的結合，使得電源狀態可以納入統一的設備管理平臺。其長壽命設計和ABB在電力電子領域的深厚技術積淀，保證了其在可靠性方面的卓越表現。

• 劣勢：該模塊主要設計用于ABB專用系統，通用性有限，無法直接用于其他品牌的控制系統或作為通用工業電源使用。相對于一些標準工業開關電源，其價格通常更高。產品生命周期管理完全由ABB控制，備件采購可能面臨版本更新或停產的風險。

選型建議與注意事項

• 選型建議：

  1. 確認系統兼容性：在訂購 [ABB D685A1156U01] 前，必須確認您的控制系統是ABB Symphony Plus/Harmony/Infi 90系列，并核對控制器機柜類型、背板型號以及現有電源模塊的規格。確保該模塊與您的系統版本和硬件配置完全兼容。

  2. 核算系統功耗：詳細計算機柜內所有控制器、I/O模塊、通信模塊的總功耗，并考慮一定的余量（通常20-30%）。根據總功耗選擇合適的電源模塊數量和型號。如果需要冗余配置，每個模塊都應能滿足全部負載的需求。

  3. 確認輸入電壓：核實現場可提供的電源電壓等級（如24V DC、48V DC、110V DC/AC、220V AC），選擇相應輸入電壓規格的ABB D685A1156U01。

  4. 考慮冗余需求：對于關鍵控制系統，強烈建議采用雙電源冗余配置。選擇支持熱插拔的模塊，并配置冗余電源機籠，以實現在線更換。

• 注意事項：

  • 安裝、接線、配置和維護工作必須由經過ABB培訓的、具備DCS系統操作經驗的合格電氣工程師執行，嚴格遵守安全規程。

  • ABB D685A1156U01 工作時可能產生較高溫度，安裝時應保證機柜內有良好的通風散熱條件，避免模塊過熱。

  • 進行任何插拔操作前，務必確認模塊是否支持熱插拔。如果不支持，必須切斷相應機籠的輸入電源。

  • 接線時，務必嚴格按照產品手冊進行，確保輸入電源極性正確、接線牢固。接地線必須可靠連接，以保證安全和抗干擾性能。

  • 定期檢查模塊上的LED狀態指示燈，以及通過上位機監控系統查看電源模塊的工作狀態和報警信息，及時發現潛在問題。

  • 為確保產品品質和享受原廠技術支持與質保服務，請務必通過ABB官方授權的渠道或信譽良好的合作伙伴采購正品ABB D685A1156U01。
