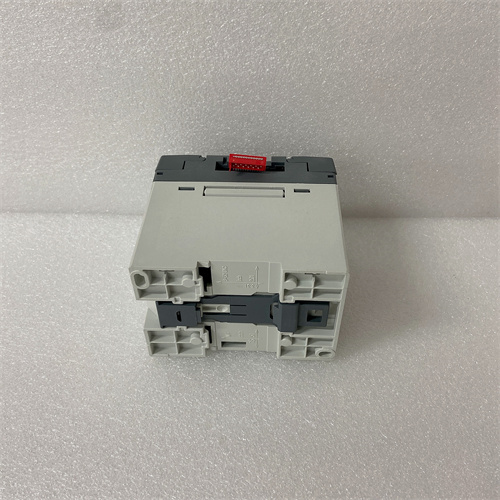

產品描述

ABB XO16N1-B20 和 ABB XO16N1-C3.0 是ABB集團生產的兩款高性能、高可靠性的數字量輸入/輸出模塊或端子單元，主要應用于ABB的分布式控制系統（DCS）和可編程邏輯控制器（PLC）系統中，特別是在S800 I/O系列中作為遠程I/O站的重要組成部分。具體而言，ABB XO16N1-B20 通常指代一款16通道的數字量輸入/輸出模塊或端子單元，用于采集現場開關量信號或輸出控制指令；而 ABB XO16N1-C3.0 則可能是同一系列中的另一種規格或版本，可能對應不同的信號類型、電壓等級或連接方式。這兩款模塊作為S800 I/O家族的核心成員，采用緊湊的模塊化設計，能夠通過F總線或R總線與AC 800M控制器或其他通信接口模塊（如CI801， CI854等）進行高速數據交換。它們以其卓越的可靠性、靈活的配置能力和堅固的工業級設計，廣泛應用于過程工業、制造業和基礎設施等領域的自動化控制系統中，負責將現場設備的狀態實時傳送到控制器，并將控制決策準確傳達給執行機構。

產品參數

• 品牌：ABB

• 型號：

  • [ABB XO16N1-B20]（請在此處插入您的產品鏈接）

  • [ABB XO16N1-C3.0]（請在此處插入您的產品鏈接）

• 產品系列：S800 I/O

• 類型：數字量輸入/輸出模塊或端子單元

• 通道數：16通道

• 信號類型：數字量輸入（24V DC）或 數字量輸出（晶體管/繼電器）

• 輸入/輸出電壓：通常為 24V DC

• 輸入電流：每通道典型值 < 10mA

• 輸出電流：每通道最大 0.5A - 2A（取決于具體版本和輸出類型）

• 隔離：通道與系統背板之間光耦隔離，部分版本提供通道間隔離

• 狀態指示：每個通道均有LED狀態指示燈

• 通信：通過S800 I/O背板總線與通信模塊連接

• 工作溫度：0°C 至 +55°C

• 安裝方式：S800 I/O DIN導軌安裝，可側向并排擴展

• 認證：CE, UL, CSA, GOST-R, ATEX（用于危險區域）等

優勢特點

1. 模塊化與可擴展性：ABB XO16N1-B20 和 ABB XO16N1-C3.0 作為S800 I/O系統的標準模塊，采用緊湊的DIN導軌安裝方式，并支持側向無縫并排擴展。用戶可以根據實際I/O點數需求，靈活組合不同功能的I/O模塊，構建從幾個點到數百個點的分布式I/O站，極大提高了系統設計的靈活性和可擴展性。

2. 高可靠性設計：這兩款模塊秉承ABB工業級產品的一貫高品質，采用嚴格篩選的電子元器件和先進的表面貼裝工藝。電路板通常經過三防漆涂層處理，有效抵御粉塵、潮濕和化學氣體的侵蝕。輸入/輸出通道與系統背板之間采用光耦隔離，確?，F(xiàn)場側的電氣故障不會波及控制器和其他模塊，保障整個系統的安全穩定運行。

3. 智能診斷功能：ABB XO16N1-B20 和 ABB XO16N1-C3.0 具備完善的在線診斷功能。每個通道的LED狀態指示燈可以直觀顯示當前信號的邏輯狀態。同時，模塊能夠通過背板總線向控制器報告其健康狀態、通道故障、過載（對于輸出模塊）等診斷信息。這些信息可以通過上位機監控系統（如ABB Ability 800xA）集中顯示，幫助維護人員快速定位和排除現場故障，顯著減少系統停機時間。

4. 靈活的接線方式：這兩款模塊通常配備可插拔的端子排（如MOTS或TU端子單元），使得現場接線工作可以在模塊安裝之前或之后獨立進行，極大方便了安裝和維護。當需要更換模塊時，只需松開模塊上的固定螺絲，即可將模塊從底座上拔出，而無需重新拆接復雜的現場線路，大大簡化了維護流程。

5. 寬泛的環境適應性：S800 I/O模塊設計能夠適應較寬的工作溫度范圍（0°C 至 +55°C）和一定的濕度條件。部分型號還提供符合ISA-S71.04標準的G3等級防腐涂層版本，能夠應用于含有腐蝕性氣體的惡劣工業環境，如化工廠、污水處理廠等。

應用領域與應用案例

• 應用領域：

  • 石油化工：煉油裝置、化工廠的反應釜、儲罐區的閥門狀態監測、泵的啟?？刂啤?/p>

  • 電力行業：火電廠輔機系統（如輸煤、除灰、水處理）的開關量采集與控制。

  • 冶金行業：燒結、煉鐵、軋鋼等生產線的設備狀態監控和順序控制。

  • 造紙行業：紙漿制備、造紙機輔助設備的邏輯控制。

  • 水處理：污水處理廠的格柵、水泵、閥門自動控制。

• 應用案例：

  • 案例一：大型煉化一體化項目遠程I/O站
    在某千萬噸級煉化一體化項目中，使用了數百個 [ABB XO16N1-B20] 和 [ABB XO16N1-C3.0] 模塊，與CI801通信模塊組成數十個遠程I/O站，分布在裝置區的各個角落。這些模塊負責采集現場數千個限位開關、按鈕和電磁閥的反饋信號，并輸出指令控制氣動閥門和聲光報警器。其高可靠性和快速響應，保證了DCS系統對現場設備的實時監控，為裝置的安全平穩運行提供了堅實基礎。

  • 案例二：火電廠輸煤控制系統改造
    在某火電廠輸煤系統自動化改造中，工程師利用S800 I/O平臺重新設計了控制系統。ABB XO16N1-B20 模塊用于采集皮帶跑偏開關、拉繩開關和堵煤開關的報警信號；ABB XO16N1-C3.0 模塊則控制各皮帶電機的啟停和犁煤器的升降。得益于模塊緊湊的設計，新的控制柜尺寸相比舊系統縮小了近一半，同時其強大的診斷功能幫助維護人員快速處理了多起現場開關故障，大大提升了輸煤系統的自動化水平和運行效率。

競品對比

與市場上同等級的小型DCS/PLC I/O模塊（如西門子ET 200M的SM321/SM322模塊、艾默生DeltaV的S系列I/O模塊）相比：

• 優勢：ABB XO16N1-B20 和 ABB XO16N1-C3.0 作為ABB S800 I/O系統的原生模塊，與ABB AC 800M控制器和800xA系統無縫集成，配置和診斷最為便捷。其模塊化設計和靈活的接線方式在安裝和維護方面表現出色。S800 I/O在惡劣環境適應性（特別是防腐涂層選項）方面享有盛譽，尤其適合化工等苛刻應用。

• 劣勢：作為ABB專用模塊，其通用性有限，主要用于ABB生態系統內。相對于一些更注重成本的市場，ABB模塊的價格通常定位在中高端。隨著新一代I/O技術（如以太網APL）的出現，S800 I/O的傳統通信總線（如F總線）在帶寬上可能不具優勢。

選型建議與注意事項

• 選型建議：

  1. 確認模塊功能：在訂購前，務必根據 [ABB XO16N1-B20] 和 [ABB XO16N1-C3.0] 的具體數據手冊，確認它們是輸入模塊、輸出模塊還是混合模塊，以及各自的電壓等級、電流驅動能力和信號類型（如源型/漏型），確保滿足現場設備的要求。

  2. 核算點數與機架：根據現場需要接入的I/O點總數和類型，計算所需各類模塊的數量。同時規劃好I/O站的分布，并確保每個站點的通信模塊（如CI801）能夠支持所帶的I/O模塊總數。

  3. 考慮防爆與防腐需求：如果模塊將安裝于危險區域或有腐蝕性氣體的環境，應選擇帶有相應防爆認證（如ATEX）或具備G3防腐涂層的專用版本。

  4. 匹配端子單元：ABB XO16N1-B20 和 ABB XO16N1-C3.0 通常需要配合相應的端子單元（如TU830， TU833等）使用。選型時需一并考慮端子單元型號，確保其與模塊匹配并滿足現場接線需求（如是否帶熔斷器、是否需要單獨供電等）。

• 注意事項：

  • 安裝、接線、配置和維護工作必須由經過ABB培訓的、具備DCS系統操作經驗的合格工程師執行，嚴格遵守安全規程和操作規程。

  • 模塊對靜電敏感，操作前務必做好防靜電措施。

  • 雖然S800 I/O模塊支持熱插拔（在特定條件下），但為確保安全，建議在進行模塊插拔操作前，確認系統是否支持并遵循正確的操作流程。

  • 接線時，務必嚴格按照ABB XO16N1-B20 和 ABB XO16N1-C3.0 的端子接線圖進行，確保信號線連接正確，極性無誤。對于輸出模塊，務必核算負載電流，必要時在外部回路中串聯合適的熔斷器。

  • 定期檢查模塊上的LED狀態指示燈，并通過控制系統監控模塊的診斷信息，及時發現潛在問題。

  • 為確保產品品質和獲得準確的技術支持與售后服務，請務必通過ABB官方授權的渠道或信譽良好的合作伙伴采購正品ABB XO16N1-B20 和 ABB XO16N1-C3.0。
