產品描述

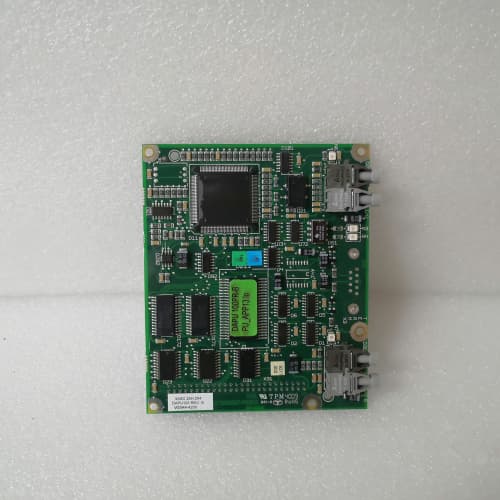

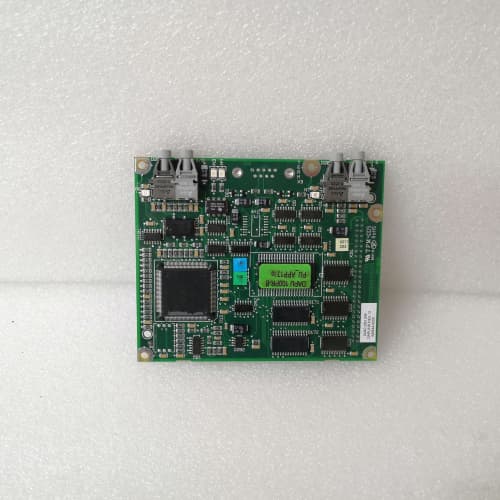

ABB 3ASC25H204 DAPU100 是ABB集團生產的一款高性能、高可靠性的專用控制接口模塊，主要應用于ABB的工業傳動系統和機器人控制系統中。具體而言，ABB 3ASC25H204 DAPU100 通常指代的是DAPU100數字量輸入/輸出接口單元，是ABB傳動控制平臺中的關鍵組件。該模塊負責處理控制器與外部設備之間的數字信號交換，包括采集來自現場按鈕、限位開關、繼電器觸點等設備的開關量狀態，以及向接觸器、指示燈、電磁閥等執行機構輸出控制指令。作為ABB傳動控制系統（如ACS6000、ACS5000中壓變頻器）或機器人控制系統（如IRC5）的一部分，ABB 3ASC25H204 DAPU100 以其堅固耐用的設計、快速的響應能力和高度的可靠性，確保了在惡劣工業環境中對功率單元和外部設備的精確控制，是實現復雜傳動控制邏輯和自動化流程不可或缺的接口組件。

產品參數

• 品牌：ABB

• 型號：[ABB 3ASC25H204 DAPU100]（請?jiān)诖颂幉迦肽漠a(chǎn)品鏈接）

• 訂貨號：3ASC25H204

• 產品名稱：DAPU100 數字量輸入/輸出接口單元

• 產品系列：ABB 傳動控制系統 / 機器人控制系統

• 類型：數字量輸入/輸出接口模塊

• 輸入通道數：通常為 16 通道 或 32 通道（具體取決于版本）

• 輸出通道數：通常為 16 通道 或 32 通道（具體取決于版本）

• 輸入電壓：24V DC（典型值，支持邏輯“0”和“1”電平判斷）

• 輸出電壓：24V DC（晶體管輸出，源型或漏型）

• 輸出電流：每通道最大 0.5A - 1A（具體需參考手冊）

• 隔離：光耦隔離（輸入/輸出通道與系統邏輯之間）

• 響應時間：通常 < 1ms

• 狀態指示：每個通道均帶有LED狀態指示燈

• 通信接口：通過專用背板總線或光纖接口與主控制器（如AMC， COU）連接

• 工作溫度：0°C 至 +55°C（可能提供寬溫版本）

• 安裝方式：專用控制機架插槽安裝

• 認證：CE, UL, CSA 等

優勢特點

1. 高可靠性與工業級設計：[ABB 3ASC25H204 DAPU100] 采用ABB一貫的高質量標準設計和制造，選用工業級電子元器件，能夠耐受工業環境中常見的振動、沖擊和電磁干擾。其電路板通常經過特殊涂層處理，以抵抗粉塵和濕氣的侵蝕，確保在惡劣工況下的長期穩定運行，這對于連續生產的工業傳動系統至關重要。

2. 快速響應能力：該模塊的數字量輸入和輸出通道均具有毫秒級的快速響應時間，能夠?qū)崟r(shí)捕捉現場設備的瞬態狀態變化，并快速輸出控制指令。這對于需要精確時序控制的傳動應用（如軋鋼機的咬鋼拋鋼控制、礦井提升機的速度給定）尤其重要，確保了系統的動態性能和控制的精確性。

3. 完備的診斷功能：ABB 3ASC25H204 DAPU100 配備了每個通道獨立的LED狀態指示燈，使現場維護人員能夠直觀地判斷信號的輸入/輸出狀態，快速定位故障點（是PLC無輸出，還是外部負載問題）。同時，模塊可通過背板總線向主控制器報告其健康狀況和通道狀態，支持通過上位機或傳動控制面板進行遠程監控和診斷，大大簡化了故障排查過程。

4. 電氣隔離保護：模塊的所有輸入和輸出通道均通過光耦與內部邏輯電路實現電氣隔離。這種設計有效地將外部現場可能出現的電壓浪涌、短路等電氣故障隔離在模塊外部，保護了昂貴的主控制器和背板電路，提高了整個系統的安全性和可靠性。

5. 與ABB傳動系統無縫集成：作為ABB傳動控制平臺的專用模塊，[ABB 3ASC25H204 DAPU100] 在機械尺寸、電氣接口和通信協議上與ABB的中壓變頻器（如ACS6000）、直流驅動器和機器人控制器完美匹配。用戶可以通過ABB專用的工程工具（如DriveWindow或RobotStudio）輕松完成模塊的配置、監控和診斷，實現即插即用，簡化了系統集成和調試工作。

應用領域與應用案例

• 應用領域：

  • 冶金行業：軋鋼機主傳動、卷取機控制、爐前輥道控制。

  • 礦山行業：礦井提升機、帶式輸送機、破碎機驅動控制。

  • 電力行業：大型電廠輔機傳動（如磨煤機、給水泵）、變頻啟動裝置（VFD）。

  • 船舶與海工：電力推進系統、甲板機械驅動控制。

  • 工業機器人：機器人控制柜與外圍設備（如安全門、光柵、抓手）的接口。

• 應用案例：

  • 案例一：熱連軋機主傳動控制系統
    在某鋼鐵廠的熱連軋生產線升級改造中，工程師采用了基于 [ABB 3ASC25H204 DAPU100] 的ACS6000中壓變頻驅動系統。該模塊負責采集軋機入口/出口操作臺的“急?！薄ⅰ包c(diǎn)動”、“速度給定切換”等開關量信號，并向軋機輥道接觸器、液壓站電磁閥輸出控制指令。其快速響應和高度可靠性，確保了在高速軋制過程中，控制指令能夠準確、及時地執行，保障了生產的連續性和安全性。

  • 案例二：礦井提升機安全控制回路
    在某金屬礦的深井提升機控制系統中，ABB 3ASC25H204 DAPU100 被用于連接所有安全回路的輸入信號，包括過卷開關、松繩保護、閘瓦磨損開關等。同時，其輸出通道控制安全制動電磁閥和報警指示。一旦任何安全開關動作，模塊能夠通過其快速輸入捕捉功能，在毫秒級內通知控制器執行緊急制動，并通過診斷功能在操作面板上精確定位故障源，為礦山提升安全提供了關鍵保障。

競品對比

與市場上同等級的高性能傳動控制I/O模塊（如Siemens的S7-400用于傳動控制的專用FM模塊、Rockwell的DriveLogix系列I/O等）相比：

• 優勢：[ABB 3ASC25H204 DAPU100] 作為ABB傳動系統（特別是ACS6000等中壓傳動）的原生I/O單元，與ABB傳動控制器（如AMC， AMC3）的集成度最高，通信延遲最低，實時性最優。其在惡劣工業環境中的堅固性和可靠性已經過數十年全球范圍的應用驗證，享有很高的聲譽。

• 劣勢：該模塊主要面向ABB傳動和機器人生態系統，通用性有限，無法直接用于其他品牌的傳動系統或通用PLC平臺。相對于一些新一代的全數字化I/O模塊，其診斷信息的豐富程度和智能化程度可能相對基礎。價格方面，作為專用模塊，通常高于通用I/O模塊。

選型建議與注意事項

• 選型建議：

  1. 確認系統兼容性：在訂購 [ABB 3ASC25H204 DAPU100] 前，必須確認您的控制系統是ABB的特定傳動系列（如ACS6000）或機器人系列（如IRC5），并核對主控制器型號和固件版本是否支持該DAPU100模塊。

  2. 核對I/O點數和類型：詳細統計需要接入的數字量輸入和輸出信號的點數、電壓類型（24V DC還是110V AC）、信號類型（源型/漏型），確保所選模塊的規格滿足現場所有設備的需求。

  3. 核算負載電流：對于輸出通道，仔細計算每個通道驅動的負載（如繼電器、接觸器線圈）的額定電流，確保不超過模塊的每點最大輸出電流和總電流限制。必要時需外接中間繼電器進行功率放大。

  4. 檢查機架槽位：確認控制機架中有空閑的、與ABB 3ASC25H204 DAPU100相匹配的插槽位置，并確保電源模塊容量足夠支持新增模塊的功耗。

• 注意事項：

  • 安裝、接線、配置和維護工作必須由經過ABB培訓、具備高壓傳動或機器人系統專業知識的資深工程師執行，嚴格遵守安全規程。

  • 模塊對靜電敏感，操作前務必做好防靜電措施。

  • 進行任何插拔操作前，務必確認整個控制系統已完全斷電，并遵循ABB規定的上電/斷電順序。傳動系統中通常存在高壓危險，需格外謹慎。

  • 接線時，務必嚴格按照ABB 3ASC25H204 DAPU100的產品手冊和電氣原理圖進行，確保信號線連接正確，特別是安全回路的接線必須絕對可靠。輸入/輸出線纜應與動力電纜分開敷設。

  • 對于感性負載（如接觸器、繼電器線圈），必須在負載兩端反向并聯續流二極管（直流負載）或阻容吸收電路（交流負載），以保護輸出晶體管免受關斷時產生的反向電動勢損壞。

  • 為確保產品品質和獲得準確的技術支持與售后服務，請務必通過ABB官方授權的渠道或核心合作伙伴采購正品ABB 3ASC25H204 DAPU100。
