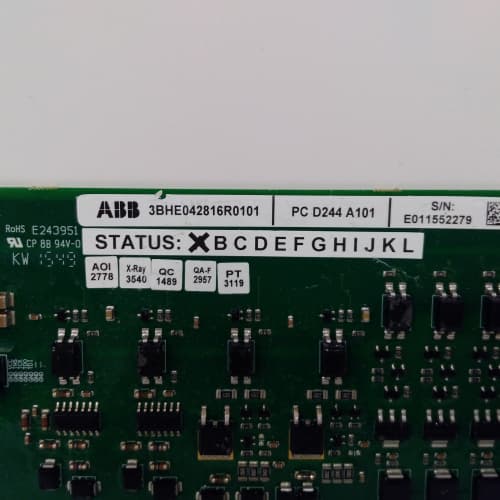

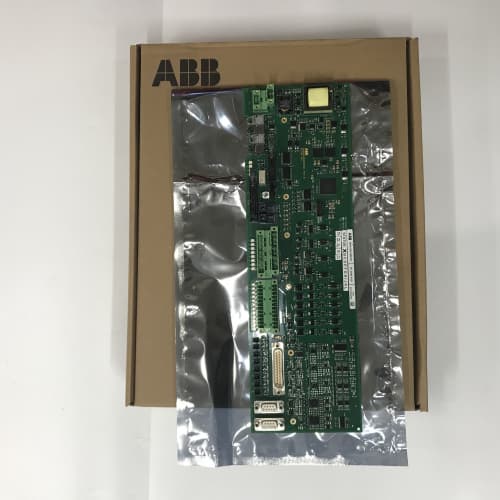

ABB PCD244A101 數字量輸出模塊深度解析

產品概覽：AC 800M系列的高密度數字輸出解決方案

ABB PCD244A101 是一款由ABB公司為其旗艦級AC 800M系列控制系統所設計的高性能數字量輸出模塊。作為S100 I/O家族的重要成員，ABB PCD244A101 承擔著將控制器的數字控制信號轉換為現場級執行機構可接受的電氣信號的關鍵任務。該模塊特別適用于需要驅動大量繼電器、指示燈、電磁閥和小功率接觸器的工業應用場景，以其高通道密度、可靠的隔離性能和堅固的設計，在過程工業、制造業和基礎設施領域得到了廣泛應用。您可以訪問產品頁面了解詳情：[點擊查看 ABB PCD244A101 詳細信息]。

核心參數與技術規格

ABB PCD244A101 的技術規格體現了ABB在工業I/O設計領域?qū)煽啃?、安全性和易用性的深刻理解?/p>

• 通道數量: 提供16個數字量輸出通道，采用高密度設計，在單個模塊寬度內實現了較多的控制點，有效節省了控制柜內的安裝空間。

• 輸出類型: 晶體管輸出，具體為PNP（源型）輸出，適用于連接到正極公共端的負載。這種固態輸出方式相比傳統繼電器輸出，具有更快的響應速度和更長的電氣壽命。

• 電氣隔離: 通道與系統背板之間采用光電隔離，隔離電壓通常為500V AC。此外，輸出通道通常以每8個通道為一組進行組間隔離，增強了模塊在復雜電氣環境下的抗干擾能力和安全性。

• 額定電壓與電流: 輸出電壓范圍為 24V DC（典型值，允許20.4至28.8V DC的波動范圍）。每通道額定輸出電流通常為0.5A，但在設計時需考慮模塊的總輸出電流限制。

• 狀態指示: 每個通道都配備有高亮度的LED狀態指示燈，可以直觀地顯示該通道的輸出狀態（ON/OFF），極大地方便了現場調試和故障排查。

• 診斷功能: 支持?jǐn)嗑€檢測和過載/短路保護等高級診斷功能。當輸出通道發生故障時，模塊能夠快速檢測并通過系統總線向控制器報告，縮短故障響應時間。

• 接線方式: 采用ABB S100 I/O系列標準的緊湊型接線端子，支持使用螺釘型或彈簧型端子，方便現場接線和維護。

優勢與特性：為何選擇它？

選擇 ABB PCD244A101 意味著為您的控制系統選擇一個可靠、智能且易于集成的數字量輸出解決方案：

1. 高密度與節省空間：16個通道集成在一個標準尺寸的S100 I/O模塊中，顯著減少了控制柜內所需的安裝空間。對于擁有大量數字量輸出點的大型項目而言，選用 ABB PCD244A101 能夠有效縮小控制柜尺寸，降低整體項目成本。

2. 快速響應與長壽命：采用固態晶體管輸出技術，ABB PCD244A101 的開關速度遠快于傳統繼電器輸出模塊，非常適合需要高頻開關動作的應用（如快速響應的電磁閥控制）。同時，由于沒有機械觸點，其電氣壽命幾乎是無限的，減少了因觸點磨損而導致的維護更換工作。

3. 完善的診斷功能：內置的斷線檢測和短路保護功能是 ABB PCD244A101 的一大亮點。當連接至現場的電纜斷裂，或負載發生短路故障時，模塊能夠立即檢測到異常并上報給AC 800M控制器。這使得操作和維護人員可以快速定位問題，顯著減少停機時間。

4. 高可靠性與工業級設計：秉承ABB一貫的高質量標準，ABB PCD244A101 采用工業級元器件制造，并經過嚴格的出廠測試。其出色的抗電磁干擾（EMI）能力和寬泛的工作溫度范圍（通常為-40°C至+70°C），確保其在惡劣的工業環境中能夠長期穩定運行。

5. 與ABB 800M生態系統的無縫集成：作為ABB Ability? System 800M高完整性控制系統的原生組件，ABB PCD244A101 與AC 800M控制器、其他S100 I/O模塊以及Control Builder M編程軟件實現了完美的軟硬件協同。模塊的所有參數和診斷信息都可以在工程軟件中直觀地配置和監控，無需額外的驅動程序或復雜設置。

典型應用場景

得益于其高密度、快速響應和智能診斷的特性，ABB PCD244A101 廣泛應用于各類需要精確控制大量現場設備的工業領域：

• 石油化工：在煉油廠、化工廠的批量控制過程中，ABB PCD244A101 用于控制成百上千個開關閥、報警燈和間歇運行的泵。其斷線檢測功能對于確保安全聯鎖回路中的執行機構始終處于可控狀態至關重要。

• 電力系統：在電廠輔助車間（如水處理、輸煤系統）或變電站自動化中，ABB PCD244A101 驅動接觸器來控制大型電機（如風機、水泵）的啟停，以及向DCS系統發送設備狀態信號。

• 制藥與生物技術：在符合GMP（良好生產規范）要求的潔凈車間內，ABB PCD244A101 精確控制各種工藝閥門、攪拌器和報警裝置。其固態輸出的無觸點特性避免了可能產生的電火花，符合防爆區域的安全要求。

• 水處理與環保：在大型污水處理廠或供水系統中，成千上萬的泵和閥門需要被集中監控。ABB PCD244A101 以其高通道密度和可靠性，成為遠程I/O站中控制輸出的理想選擇，有效降低了大面積監控系統的建設和維護成本。

• 汽車制造：在焊裝、涂裝車間的現場控制站中，ABB PCD244A101 快速響應主控器的指令，驅動各種夾具的夾緊/松開電磁閥以及工位狀態指示燈，實現高速的生產節拍。

競品對比

在市場上，ABB PCD244A101 的主要競爭對手是西門子ET 200SP系列的DQ模塊（如6ES7132-6BD20-0DA0）和羅克韋爾自動化FLEX 5000系列的數字量輸出模塊（如5094-OB16）。

• 與西門子ET 200SP DQ模塊對比：兩者均為高密度、電子化輸出的優秀代表。ABB PCD244A101 的優勢在于其與ABB AC 800M控制器的深度集成，特別是在Control Builder M軟件中的組態體驗和對ABB專有通信協議的支持。對于已經采用ABB System 800M作為核心控制平臺的用戶，選擇 ABB PCD244A101 無疑能獲得最穩定、最高效的系統性能。

• 與羅克韋爾 FLEX 5000 OB16對比：羅克韋爾的FLEX 5000系列同樣以堅固耐用和診斷功能強大著稱。ABB PCD244A101 的競爭力體現在其總擁有成本（TCO）和全球服務網絡上。ABB在過程工業的深厚積累，使得 ABB PCD244A101 在許多過程控制應用中（尤其是涉及安全相關應用時）擁有豐富的行業應用案例和認證支持。

• 與傳統繼電器模塊對比：相比傳統繼電器輸出模塊，ABB PCD244A101 在開關速度、壽命、體積和診斷功能上具有壓倒性優勢。雖然單點成本可能略高，但考慮到其節省的空間、減少的維護工作量和提升的系統可用性，其為項目帶來的綜合效益是傳統繼電器方案難以比擬的。

選型建議與注意事項

在考慮選用 ABB PCD244A101 時，以下幾點需要您特別關注：

• 負載類型與電流驗證：務必確認您要驅動的每個負載的額定電壓為24V DC，且工作電流不超過0.5A/通道。對于沖擊電流較大的負載（如某些電磁閥），需要仔細評估其峰值電流是否可能觸發模塊的短路保護功能，必要時考慮加裝中間繼電器進行隔離驅動。

• 組隔離與公共端配置：了解 ABB PCD244A101 的組隔離方式（通常是8通道一組）。在接線時，確保同一組內的負載共用一個公共端電源。如果需要驅動不同電源組的負載，應將其分配到不同的隔離組。

• 模塊總功率限制：雖然每通道允許0.5A，但整個 ABB PCD244A101 模塊有一個總的輸出電流限制（通常在4-5A左右）。在設計時，需要計算所有同時接通的通道的總電流，確保其不超過模塊的總?cè)萘俊?/p>

• 外部保護措施：盡管模塊本身具備短路保護功能，但對于感性負載（如繼電器線圈、電磁閥），強烈建議在負載兩端并聯續流二極管，以吸收關斷時產生的反向電動勢，保護模塊的輸出晶體管免受損壞。

• 總線與電源配置：確認您的AC 800M控制器基架（如 TU830V1）和通信接口模塊（如 CI854A）能夠支持 ABB PCD244A101 的安裝。同時，檢查整個I/O站的電源模塊容量，確保能為所有模塊提供充足的24V工作電源。

• 軟件配置：在Control Builder M編程軟件中，需要為 ABB PCD244A101 的每個通道正確配置輸出變量和診斷參數（如是否啟用斷線檢測）。合理的軟件配置能充分發揮模塊的診斷優勢。
