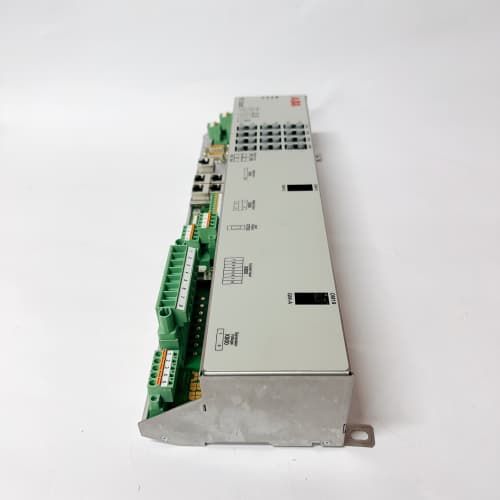

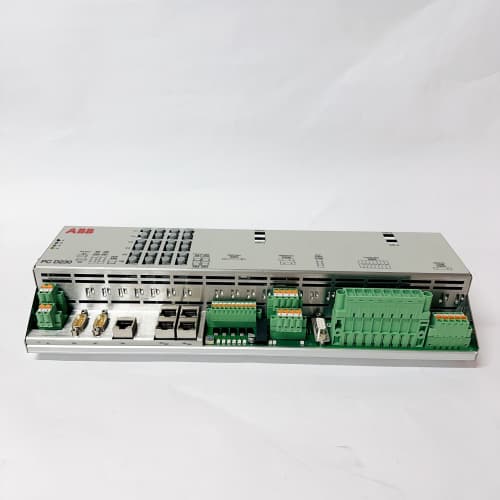

ABB PCD230A 3BHE022291R0101 通信接口模塊深度解析

產品描述

ABB PCD230A 3BHE022291R0101 是ABB Ability? System 800xA 控制系統中的一款高性能通信接口模塊，屬于AC 800M控制器家族的重要擴展組件。這款模塊專門設計用于將AC 800M控制器連接到Profibus DP（分布式外設）現場總線網絡，充當主站角色，實現對現場智能設備（如遠程I/O站、變頻器、智能儀表、執行機構等）的集中監控和數據交換。ABB PCD230A 3BHE022291R0101 以其卓越的通信速率、可靠的數據傳輸能力和無縫的系統集成特性，成為連接ABB控制系統與廣泛Profibus DP設備的關鍵橋梁，為工業自動化現場構建了高效、統一的通信網絡。

產品參數

• 產品型號： ABB PCD230A 3BHE022291R0101

• 制造商： ABB

• 所屬系列： ABB Ability? System 800xA, AC 800M

• 模塊類型： Profibus DP 通信接口模塊 (主站)

• 通信協議： Profibus DP-V0, DP-V1

• 傳輸速率： 支持 9.6 kbps 至 12 Mbps，自動檢測或可配置

• 接口類型： 9針D-Sub母頭連接器 (符合Profibus標準)

• 站地址設置： 通過硬件撥碼開關或軟件配置

• 最大從站數量： 每模塊最多支持 125 個Profibus DP從站

• 最大數據量： 每模塊最大 384 字節輸入和 384 字節輸出數據

• 診斷功能： 全面的總線狀態和模塊自診斷，LED指示燈顯示運行、故障和總線狀態

• 供電電壓： 由AC 800M控制器背板供電

• 工作溫度： 0°C 至 +55°C

• 認證： CE, UL, CSA, ATEX, IECEx, DNV-GL等多種船級社認證

優勢與特點

1. 無縫的系統集成能力： ABB PCD230A 3BHE022291R0101 作為AC 800M控制器的原生擴展模塊，能夠與ABB的Control Builder編程環境完美融合。工程師可以在同一個工程工具中對 ABB PCD230A 3BHE022291R0101 所連接的Profibus DP從站進行設備描述文件集成、參數配置、過程數據映射和診斷監控，無需額外的第三方軟件，極大地簡化了工程設計和調試工作。

2. 高速可靠的現場總線通信： 該模塊全面支持Profibus DP標準，最高通信速率可達12 Mbps，能夠滿足對實時性要求苛刻的應用場景。ABB PCD230A 3BHE022291R0101 內置高性能通信處理器，可獨立處理總線通信任務，減輕主CPU的負擔，確?？刂葡到y(tǒng)的整體性能。其可靠的總線接口和電氣隔離設計，保證了在復雜工業電磁環境中數據傳輸?shù)臏蚀_性和穩定性。

3. 廣泛的設備兼容性： Profibus DP作為工業自動化領域應用最廣泛的現場總線之一，擁有海量的兼容設備。ABB PCD230A 3BHE022291R0101 支持標準的Profibus DP-V0和DP-V1協議，能夠與來自不同制造商的數千種Profibus DP從站設備進行通信，包括遠程I/O、變頻器、編碼器、分析儀表、執行機構等。這種開放性為用戶提供了極大的設備選擇自由度和系統擴展靈活性。

4. 強大的診斷與維護功能： ABB PCD230A 3BHE022291R0101 提供了全面的診斷功能。模塊正面的LED指示燈可直觀顯示電源狀態、運行狀態、總線活動狀態和故障狀態，幫助現場維護人員快速判斷問題所在。通過Control Builder軟件，工程師可以獲取更詳細的診斷信息，包括總線拓撲結構、各從站通信狀態、具體錯誤代碼等，實現精準的故障定位和快速的系統恢復。

應用領域與應用案例

ABB PCD230A 3BHE022291R0101 廣泛應用于需要將ABB控制系統與各類Profibus DP設備集成的工業和過程自動化領域：

• 汽車制造業： 在汽車焊裝、涂裝和總裝生產線中，ABB PCD230A 3BHE022291R0101 作為主站，連接大量的分布式I/O站、變頻器和機器人控制器，實現對整個生產線的高速協調控制，確保生產節拍的精準同步。

• 物料輸送與物流： 在機場行李分揀系統、自動化立體倉庫和郵政分揀中心，ABB PCD230A 3BHE022291R0101 負責與眾多變頻驅動的輸送機、掃碼站和分揀機構進行實時通信，確保包裹和貨物準確、高效地流向指定目的地。

• 過程工業： 在化工、制藥和水處理工廠中，ABB PCD230A 3BHE022291R0101 連接現場的智能儀表（如壓力、溫度、流量變送器）和電動執行機構，將豐富的設備診斷信息通過Profibus DP傳輸至控制系統，實現預測性維護和優化運行。

• 電力和能源： 在發電廠的輔助控制系統和變電站自動化系統中，ABB PCD230A 3BHE022291R0101 用于連接智能電氣設備、保護裝置和遠程I/O，構建可靠、高效的監控網絡。

應用案例： 在某歐洲知名汽車制造商的發動機裝配線改造項目中，原有的控制系統需要與大量新安裝的Profibus DP從站設備進行集成。工程師選擇了 ABB PCD230A 3BHE022291R0101 作為AC 800M控制器與這些設備之間的通信橋梁。通過Control Builder軟件的簡單配置，所有從站設備被順利集成到ABB的控制系統中。自項目投運以來，ABB PCD230A 3BHE022291R0101 以其穩定的性能和快速的響應速度，為整條裝配線的高效運行提供了可靠保障，并顯著縮短了故障排查時間。

競品對比

在Profibus DP主站通信模塊市場，ABB PCD230A 3BHE022291R0101 主要與西門子、羅克韋爾、菲尼克斯電氣等品牌的同類產品競爭。

對比結論： ABB PCD230A 3BHE022291R0101 的核心價值在于其與ABB Ability? System 800xA平臺的“原生一體化”屬性。如果您正在使用或計劃使用ABB的AC 800M控制系統，并需要連接大量的Profibus DP設備，選擇 ABB PCD230A 3BHE022291R0101 將帶來最佳的兼容性、最簡便的工程配置和最可靠的通信性能。它不僅是ABB系統與Profibus DP世界的連接器，更是整個系統有機的、不可或缺的組成部分。相比通用型Profibus主站模塊，它在與ABB控制器的協同工作方面具有無可比擬的優勢。

選型建議與注意事項

• 選型建議：

  1. 確認控制器兼容性： ABB PCD230A 3BHE022291R0101 專為AC 800M控制器設計。在選型前，請確認您的控制器型號與 ABB PCD230A 3BHE022291R0101 兼容，并確?？刂破饔凶銐虻臄U展槽位。

  2. 評估從站數量和數據類型： 根據Profibus DP網絡中的從站數量以及每個從站需要交換的數據量，確認是否超出 ABB PCD230A 3BHE022291R0101 的最大支持能力（125個從站，384字節輸入/輸出）。對于超大規模網絡，可能需要考慮多個主站模塊或采用更高級的網絡架構。

  3. 收集從站GSD文件： 在工程配置前，需要收集所有需要連接的Profibus DP從站的GSD文件（電子設備數據庫文件），以便在ABB Control Builder中正確識別和配置每個從站的參數和I/O數據。

• 注意事項：

  1. 總線終端電阻： ABB PCD230A 3BHE022291R0101 作為Profibus DP主站，在總線配置時需特別注意終端電阻的設置。根據Profibus規范，總線的兩端（主站端和最遠端從站）必須正確接入終端電阻，以防止信號反射，確保通信質量。

  2. 通信電纜與接地： 應使用符合Profibus標準的專用屏蔽雙絞線電纜，并確保電纜屏蔽層在兩端可靠接地。良好的布線和接地是保證 ABB PCD230A 3BHE022291R0101 長期穩定運行的關鍵。

  3. 站地址設置： ABB PCD230A 3BHE022291R0101 的Profibus站地址可以通過模塊上的撥碼開關或軟件進行設置。在多主站網絡中，需確保每個主站的地址唯一，避免地址沖突。

  4. 固件版本兼容性： 在將 ABB PCD230A 3BHE022291R0101 集成到現有系統中時，請確認模塊的固件版本與當前Control Builder軟件版本以及AC 800M控制器的固件版本相互兼容。不匹配的版本可能導致通信異常或功能受限。

  5. 散熱與安裝環境： 確保 ABB PCD230A 3BHE022291R0101 安裝在通風良好的控制柜內，工作溫度不超過0-55°C的范圍。避免將模塊安裝在發熱量大的設備（如大功率電源、變頻器）正上方
