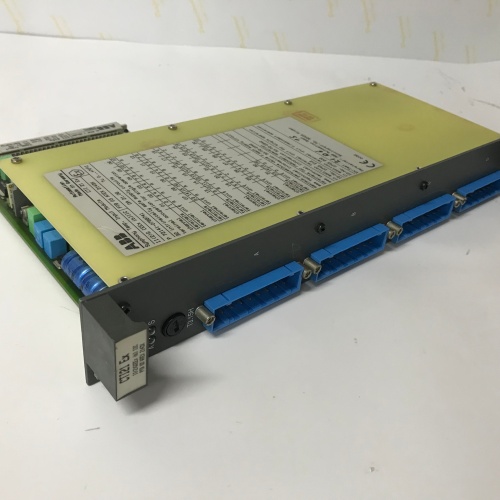

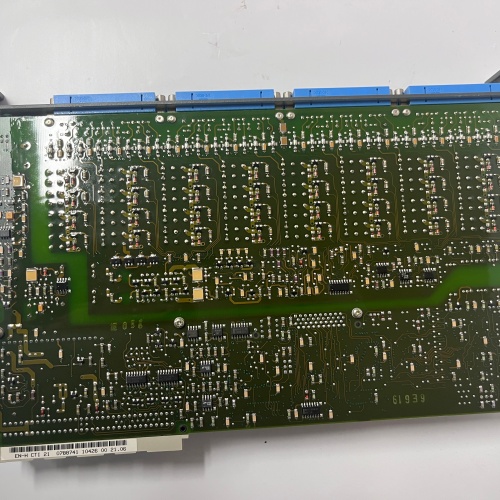

ABB 3BDH000741R1 CTI 21-P EX 本安通信接口模塊深度解析

產品描述

ABB 3BDH000741R1 CTI 21-P EX 是ABB Ability? System 800xA 控制系統中專為危險區域應用設計的一款本安現場總線通信接口模塊。這款模塊屬于S800 I/O系列的本安版本，扮演著連接本安現場設備與控制系統的關鍵角色。ABB 3BDH000741R1 CTI 21-P EX 作為Profibus DP通信接口，專門用于將Zone 1/21危險區域的PROFIBUS PA現場儀表（如壓力、溫度、流量變送器、閥門定位器等）安全、可靠地集成到系統的控制網絡中。它內部集成了本安隔離柵和總線供電功能，無需額外配備安全柵，極大地簡化了危險區域的系統設計和安裝工作。

產品參數

• 產品型號： ABB 3BDH000741R1 CTI 21-P EX

• 制造商： ABB

• 所屬系列： ABB Ability? System 800xA, S800 I/O

• 模塊類型： 本安通信接口模塊

• 通信協議： PROFIBUS DP (主站接口) / PROFIBUS PA (現場總線接口)

• 防爆認證： ATEX, IECEx, FM, CSA 等，適用于Zone 1/21危險區域

• 本安參數： 符合Entity和FISCO模型，支持總線供電

• 通道數： 2個獨立的PROFIBUS PA主干通道

• 每通道PA設備數量： 最多支持 16 臺PROFIBUS PA現場設備

• 傳輸速率： PROFIBUS DP: 最高12 Mbps; PROFIBUS PA: 31.25 kbps

• 供電方式： 由S800 I/O背板供電，PA側輸出本安電源

• 診斷功能： 全面的總線狀態和模塊自診斷，LED指示燈顯示通道狀態和故障

• 工作溫度： -20°C 至 +55°C

• 防護等級： IP20 (安裝于安全區域控制柜內)

優勢與特點

1. 一體化本安解決方案： ABB 3BDH000741R1 CTI 21-P EX 最大的優勢在于其將PROFIBUS DP/PA網關功能和本安隔離柵功能集成于單一模塊之中。傳統方案需要單獨的網關加大量安全柵，不僅占用空間，而且接線復雜。ABB 3BDH000741R1 CTI 21-P EX 直接將本安PA總線引入危險區，無需外部隔離柵，顯著簡化了系統架構，降低了工程成本和機柜空間需求。

2. 雙通道高密度設計： 該模塊提供兩個獨立的PROFIBUS PA主干通道，每個通道可連接多達16臺PA現場設備。這意味著一個 ABB 3BDH000741R1 CTI 21-P EX 模塊最多可以支持32臺危險區域的智能儀表。這種高密度設計使得在大型石化項目中，可以用更少的模塊和機柜空間實現大量的儀表接入，提高了系統集成度。

3. 全面的本安認證： ABB 3BDH000741R1 CTI 21-P EX 通過了ATEX、IECEx等全球主要防爆認證機構的嚴格測試，符合Entity和FISCO模型要求，可直接應用于Zone 1/21等爆炸性氣體或粉塵環境。其本安參數經過精確設計，確保了與各種主流PROFIBUS PA本安儀表的兼容性，為用戶提供了極大的設備選擇自由度。

4. 無縫的PA總線集成： ABB 3BDH000741R1 CTI 21-P EX 作為S800 I/O家族的一員，能夠與ABB的Control Builder工程環境完美集成。工程師可以像配置普通I/O模塊一樣，方便地配置PA總線參數、集成設備的EDD（電子設備描述）文件、映射過程變量，并獲取豐富的儀表診斷信息。這種無縫集成極大地簡化了工程設計和調試工作，降低了項目風險。

應用領域與應用案例

ABB 3BDH000741R1 CTI 21-P EX 廣泛應用于石油、化工、制藥等存在爆炸性氣體或粉塵的危險工業領域：

• 煉油與石化： 在常減壓裝置、催化裂化裝置、加氫裂化裝置等存在大量易燃易爆介質的區域，ABB 3BDH000741R1 CTI 21-P EX 用于連接分布在裝置各處的壓力、差壓、溫度變送器以及智能閥門定位器，實現對關鍵工藝參數的精確測量和安全控制。

• 油氣開采與儲運： 在海上油氣平臺、陸上集氣站、油庫等場所，ABB 3BDH000741R1 CTI 21-P EX 負責采集井口壓力、管道流量、儲罐液位等本安信號，并通過PROFIBUS PA總線回傳至中控室，實現遠程監控和自動化操作。

• 精細化工與制藥： 在間歇反應、溶劑回收等涉及易燃易爆溶劑的工藝過程中，ABB 3BDH000741R1 CTI 21-P EX 將本安型儀表集成到控制系統中，確保在危險區域的本質安全，同時獲取高精度的過程數據。

• 煤化工與氣體處理： 在煤氣化、空分裝置等高風險工藝中，ABB 3BDH000741R1 CTI 21-P EX 穩定可靠地采集各種有毒有害、易燃易爆介質的相關參數，為工藝安全提供堅實保障。

應用案例： 在某中東地區新建的大型乙烯項目中，業主方要求在裂解爐區、壓縮區和冷分離區等Zone 1危險區域全面采用PROFIBUS PA總線技術。項目選用了數百個 ABB 3BDH000741R1 CTI 21-P EX 模塊，每個模塊通過一對總線電纜連接著裂解爐附近的溫度、壓力變送器和閥門定位器。這種方案不僅節省了大量的儀表電纜和橋架，還通過 ABB 3BDH000741R1 CTI 21-P EX 提供的豐富診斷信息，實現了對現場儀表的預測性維護，大幅提高了裝置的運行可靠性。

競品對比

在本安PROFIBUS PA接口模塊市場，ABB 3BDH000741R1 CTI 21-P EX 主要與西門子、倍加福、圖爾克等品牌的同類產品競爭。

對比結論： ABB 3BDH000741R1 CTI 21-P EX 的獨特價值在于其與ABB Ability? System 800xA平臺的“原生一體化”設計。對于采用ABB系統的用戶而言，選擇 ABB 3BDH000741R1 CTI 21-P EX 意味著可以在統一的工程環境中完成從控制器到本安現場儀表的全流程配置，無需處理復雜的第三方集成問題。其高密度的雙通道設計和集成本安柵的架構，在簡化工程、節省空間方面具有明顯優勢，尤其適合大型、復雜的石化項目。

選型建議與注意事項

• 選型建議：

  1. 確認危險區域等級： 首先確認現場儀表的安裝區域危險等級（如Zone 1, Zone 2, Division 1等），確保 ABB 3BDH000741R1 CTI 21-P EX 的本安認證等級符合現場要求。

  2. 計算PA設備數量和功耗： 在配置每個PA通道時，需要計算擬連接的所有PA儀表的數量和總線功耗，確保不超過 ABB 3BDH000741R1 CTI 21-P EX 單通道的最大支持能力（16臺設備）和總線供電能力。對于功耗較大的儀表組合，可能需要減少每通道的設備數量。

  3. 驗證儀表兼容性： 盡管 ABB 3BDH000741R1 CTI 21-P EX 支持標準的PROFIBUS PA協議，但在選型階段最好與目標儀表制造商確認兼容性，并獲取最新的GSD文件或EDD文件，確保在ABB Control Builder中能夠正確識別和配置儀表的所有功能。

• 注意事項：

  1. 本安布線規范： ABB 3BDH000741R1 CTI 21-P EX 的PA側為本質安全電路，必須嚴格按照本安布線的相關規范進行施工。PA電纜必須采用藍色標識，并與非本安電路保持足夠的電氣間距，確保本安特性不被破壞。

  2. 接地與屏蔽： ABB 3BDH000741R1 CTI 21-P EX 的接地處理至關重要。應嚴格按照ABB的安裝手冊進行等電位連接和屏蔽接地，通常要求本安側屏蔽層在安全區單端接地，以防止地環路干擾。

  3. 終端電阻配置： PROFIBUS PA總線的兩端需要正確配置終端器。對于 ABB 3BDH000741R1 CTI 21-P EX 的每個PA通道，需要在總線的末端連接專用的PA總線終端器，以保證信號質量。

  4. 模塊安裝位置： ABB 3BDH000741R1 CTI 21-P EX 本身通常安裝在安全區域的S800 I/O機柜內，其本安輸出通過端子連接危險區域的現場儀表。模塊的工作溫度范圍為-20°C至+55°C，應確?？刂乒駜?nèi)的環境溫度符合要求。

  5. 備件策略： 對于大型項目，建議儲備一定數量的 ABB 3BDH000741R1 CTI 21-P EX 作為備件。作為連接大量危險區域儀表的關鍵節點，該模塊的可靠性直接影響到整個裝置的運行，快速更換備件是確保高可用性的重要保障。
