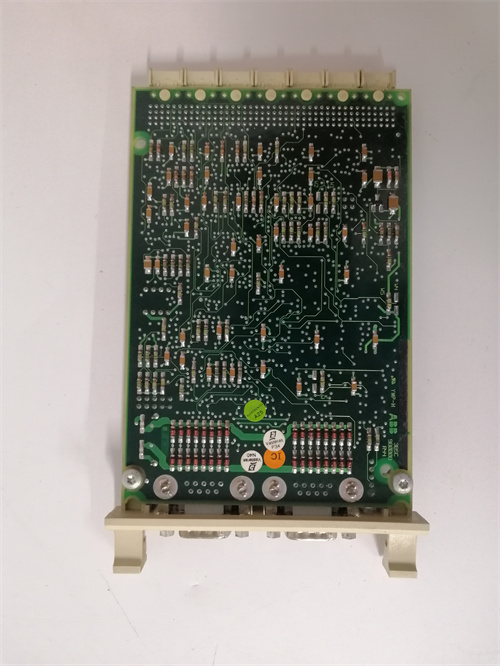

產品描述

ABB CI547 是一款在ABB的自動化系統中具有核心地位的通信接口模塊，屬于ABB備受贊譽的 S800 I/O 系列。具體而言，該型號是一款 PROFIBUS DP 從站通信接口模塊，負責將S800 I/O站連接到上一級的PROFIBUS DP主站網絡（如ABB的AC800M控制器、西門子的S7系列PLC或其他支持PROFIBUS DP協議的控制器）。ABB CI547 充當著現場I/O設備與高層控制系統之間的“翻譯官”角色，它將從S800 I/O模塊采集到的所有過程信號（數字量、模擬量），通過高速的PROFIBUS DP現場總線，實時、可靠地傳輸給DP主站；同時，也將主站下發的控制指令傳遞給I/O模塊，驅動現場執行機構。作為連接現場層與控制層的橋梁，ABB CI547 是實現分布式I/O架構、簡化系統布線、提高系統靈活性的關鍵組件。

產品參數

• 產品型號： ABB CI547

• 產品類型： PROFIBUS DP 從站通信接口模塊

• 適用系統： ABB S800 I/O 系列，可與AC800M等支持PROFIBUS DP主站的控制器配合使用

• 通信協議： PROFIBUS DP-V0， 符合IEC 61158/61784國際標準

• 傳輸速率： 支持 9.6 kbps 至 12 Mbps 自動檢測和適應，無需手動設置

• 從站地址： 通過模塊上的旋轉撥碼開關或軟件進行設置

• 最大I/O數據： 支持多達 244 字節輸入和 244 字節輸出，滿足大部分I/O站的數據傳輸需求

• 總線連接： 標準的 9 針 D-sub female 連接器，方便與PROFIBUS總線電纜連接

• 診斷功能： 內置豐富的診斷功能，包括總線狀態指示、模塊狀態LED、可通過PROFIBUS主站讀取的診斷信息

• 供電方式： 通過S800 I/O的背板總線從端子單元獲取 5V 和 24V DC 電源

• 安裝方式： 模塊化設計，可直接插拔安裝在S800 I/O的端子單元上，與I/O模塊并排安裝

• 工作溫度： 0°C 至 +55°C，適應工業現場環境

優勢與特點

1. 無縫集成到PROFIBUS DP網絡：ABB CI547 作為經過認證的PROFIBUS DP從站，能夠與任何符合國際標準的PROFIBUS DP主站設備進行可靠通信。無論您的主控制器是ABB的AC800M，還是其他品牌的PLC，ABB CI547 都能確保數據的透明、高效傳輸。其自動檢測并適應總線通信速率的特性，使得網絡配置和維護變得異常簡單。

2. 強大的分布式I/O擴展能力：通過 ABB CI547，用戶可以將S800 I/O模塊部署在遠離中央控制室的現場設備附近。這種分布式架構極大地縮短了現場信號電纜的長度，不僅節省了大量的電纜成本和安裝工時，還顯著提高了信號的抗干擾能力。每個 ABB CI547 最多可以支持連接數十個I/O模塊，構建一個功能強大的遠程I/O站。

3. 高可靠性與實時性：PROFIBUS DP協議以其高實時性和確定性而聞名。ABB CI547 充分利用了這一優勢，確保過程數據能夠在規定的時間內完成更新，這對于對時間要求苛刻的控制回路至關重要。同時，模塊本身的設計也秉承了ABB S800 I/O系列的高可靠性標準，能夠在惡劣的工業環境中長期穩定運行。

4. 豐富的診斷信息，易于維護：ABB CI547 提供了多層次的診斷功能。模塊正面的LED指示燈可以快速顯示電源、總線通信和模塊故障狀態。更深入一步，它可以通過PROFIBUS DP協議向主站發送詳細的診斷報文，包括從站狀態、模塊配置錯誤、通道級故障等信息。這些診斷信息使得維護人員能夠迅速定位問題，大大縮短了系統的平均修復時間（MTTR）。

5. 緊湊設計，節省空間：作為S800 I/O家族的一員，ABB CI547 保持了該系列一貫的緊湊型設計。它占用與一個標準I/O模塊相同的物理空間，可以直接安裝在端子單元上，與I/O模塊并排布置，不會增加額外的機柜空間需求。

應用領域與應用案例

• 應用領域：

  • 過程自動化：在化工廠、煉油廠、制藥車間中，用于將分布在罐區、反應塔、管道上的I/O信號集中采集并傳輸?shù)街醒肟刂剖摇?/p>

  • 工廠自動化：在汽車制造、機械加工生產線中，用于連接現場的操作站、傳感器和執行機構，實現分布式控制。

  • 水處理：在水廠和污水處理廠中，用于將分布在沉淀池、濾池、加藥間的設備狀態和儀表信號上傳至中控室。

  • 電力行業：在電廠輔控系統中，用于采集輸煤、除灰、化水等車間的分散信號。

• 應用案例：
  某大型化工企業在進行一個新建精細化工項目的自動化系統設計時，采用了ABB的AC800M控制器作為中央控制單元。由于生產裝置占地面積大，現場儀表和設備分布非常分散，如果采用傳統的集中式I/O，將需要敷設數十公里的信號電纜。為了優化系統架構，工程師們在現場的幾個關鍵區域設置了遠程I/O站，每個遠程站都配備了一塊 ABB CI547 PROFIBUS DP通信模塊和若干S800 I/O模塊。這些 ABB CI547 通過一根總長度僅數百米的PROFIBUS光纖（通過OLM轉換）與中央控制室的AC800M控制器連接。項目投產后，系統運行穩定，不僅節省了大量的電纜和施工成本，而且由于現場信號在源頭就被數字化，系統的抗干擾能力也顯著增強，數據采集的準確性得到了保障。

與競品的對比

與市場上其他主流PLC或DCS系統的PROFIBUS DP從站模塊（如西門子的ET 200M接口模塊、菲尼克斯的IB IL系列網關等）相比，ABB CI547 有著自己獨特的優勢：

• 與S800 I/O的完美融合：ABB CI547 是ABB S800 I/O系統原生設計的通信模塊，與S800系列的數字量、模擬量、專用模塊在電氣特性、機械尺寸和軟件配置上實現了最徹底的無縫集成。用戶在ABB的Control Builder或800xA組態工具中，可以像配置本地I/O一樣直觀地配置遠程站，這種一體化的工程體驗是其他品牌模塊無法比擬的。

• 高性能數據處理能力：雖然許多競品也支持PROFIBUS DP，但 ABB CI547 針對與AC800M控制器的配合進行了優化，可以實現更高效的數據交換和更短的周期時間。其內部數據處理能力經過精心設計，能夠輕松處理大量I/O數據而不會成為系統的瓶頸。

• 可靠性與品牌保障：ABB在過程自動化領域擁有數十年的深厚積累。ABB CI547 作為經過全球無數項目驗證的成熟產品，其穩定性、可靠性和長生命周期供應保障，是許多新興品牌或通用型網關難以企及的。對于追求長期穩定運行的關鍵過程工業用戶而言，這是一個重要的考量因素。

選型建議與注意事項

• 選型建議：

  1. 確認主站類型：在選用 ABB CI547 前，必須確認您的PROFIBUS DP主站設備類型，并確保主站能夠支持 ABB CI547 的GSD文件。ABB提供標準的GSD文件，可導入到任何主站的組態工具中。

  2. 估算I/O點數：根據遠程I/O站需要接入的I/O模塊數量和數據類型，估算總的數據量，確保不超出 ABB CI547 最大支持的數據長度（輸入244字節/輸出244字節）。

  3. 選擇合適的端子單元：ABB CI547 需要安裝在S800 I/O專用的端子單元上。需根據現場接線需求（如是否需要保險絲、是否需要分路診斷等）選擇配套的端子單元型號（如TU810， TU830等）。

• 注意事項：

  • 斷電操作：在插拔 ABB CI547 模塊或進行接線時，務必確保模塊所在的端子單元已斷電，以防止帶電插拔造成模塊損壞。

  • 正確設置從站地址：PROFIBUS DP網絡上每個從站必須有唯一的地址。ABB CI547 的地址可以通過模塊上的旋轉撥碼開關設置，確保與主站組態中的地址一致，且無地址沖突。

  • 總線終端匹配：PROFIBUS DP總線必須在物理拓撲的兩端正確連接終端電阻，以消除信號反射。如果 ABB CI547 位于總線的末端，必須激活其終端電阻或使用帶終端電阻的總線連接器。

  • 查閱官方手冊：在進行硬件組態、參數配置和接線前，強烈建議詳細閱讀ABB官方發布的 ABB CI547 用戶手冊和S800 I/O系列系統手冊，以獲取最準確、最權威的技術信息和操作指南。
