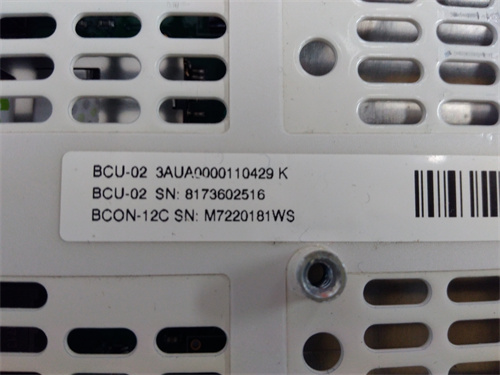

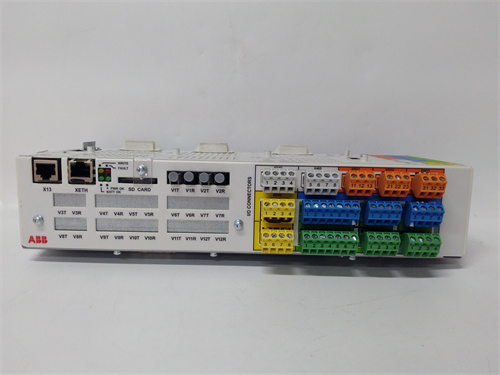

ABB BCU-02/3AUA0000110429J 是ABB工業傳動系統中一款關鍵的控制單元模塊,屬于ABB ACS880系列傳動產品的核心組件。作為傳動系統的"大腦",ABB BCU-02/3AUA0000110429J 負責執行復雜的電機控制算法、處理I/O信號、管理通信協議以及實現安全保護功能。該型號是ABB新一代全能型傳動控制單元,專為滿足從單機控制到多傳動的各種應用需求而設計。ABB BCU-02/3AUA0000110429J 繼承了ABB在傳動領域數十年的技術積累,憑借其強大的處理能力和靈活的擴展性,在起重、礦山、冶金、船舶、造紙等重工業領域發揮著至關重要的作用。
ABB BCU-02/3AUA0000110429J 的技術參數體現了其在高端傳動控制領域的專業定位:
產品類型: 傳動控制單元(BCU - Drive Control Unit)
適用平臺: 專為ABB ACS880系列多傳動和單傳動系統設計
處理器: 搭載高性能32位微處理器,確保高速、精確的實時控制
控制功能: 支持直接轉矩控制(DTC)、標量控制、矢量控制等多種先進控制模式
I/O接口: 集成標準I/O包括:
2路模擬量輸入(電流/電壓可選)
2路模擬量輸出
6路數字量輸入
2路數字量輸出
1路繼電器輸出
通信接口: 標配兩個RJ45以太網接口,支持PROFINET、EtherNet/IP、Modbus TCP等協議;可選現場總線適配器模塊
安全功能: 集成STO(安全轉矩取消)功能,符合EN 61800-5-2標準,無需外部安全繼電器
存儲容量: 內置閃存用于固件存儲,支持通過存儲卡(如FIO-11)進行參數備份和固件更新
電源要求: 24 V DC外部供電,功耗典型值約8W
工作環境: 設計工作溫度為-10°C至+55°C,防護等級為IP20
選擇原裝 ABB BCU-02/3AUA0000110429J,您將獲得以下核心競爭優勢:
卓越的電機控制性能: ABB BCU-02/3AUA0000110429J 采用ABB專利的直接轉矩控制(DTC)技術,無需編碼器即可實現開環轉矩控制,轉矩階躍響應時間小于5ms,速度控制精度高達0.1%-0.5%。無論是起重機防搖控制、卷繞機的恒張力控制,還是試驗臺的高精度轉速控制,ABB BCU-02/3AUA0000110429J 都能完美勝任。
模塊化與可擴展性: ABB BCU-02/3AUA0000110429J 采用靈活的模塊化設計,可以通過插入各種選件模塊來擴展功能:
通過FIO系列I/O擴展模塊增加I/O點數
通過FPTC模塊實現電機溫度保護
通過FEN系列編碼器接口模塊接入各類轉速反饋設備
通過FSCA系列現場總線適配器接入不同工業網絡
這種靈活性使得 ABB BCU-02/3AUA0000110429J 能夠適應從小型單機到大型多傳動系統的各類應用需求。
集成的安全功能: ABB BCU-02/3AUA0000110429J 內置了符合SIL3標準的STO(安全轉矩取消)功能,可以在緊急情況下安全切斷電機轉矩輸出,而無需依賴外部安全繼電器或接觸器。這不僅簡化了系統設計,降低了柜內空間占用,還提高了系統的整體安全性和可靠性。
便捷的工程與調試: 通過ABB的Drive Composer工程軟件,工程師可以輕松完成對 ABB BCU-02/3AUA0000110429J 的參數設置、調試和診斷。軟件提供直觀的圖形化界面和示波器功能,可以實時監控和記錄傳動系統的運行狀態,大大縮短了調試時間和故障排查周期。
高可靠性與長壽命: ABB BCU-02/3AUA0000110429J 采用工業級元器件和嚴格的制造工藝,具備強大的抗電磁干擾能力、寬溫工作范圍和優秀的抗振動性能。其無風扇設計減少了運動部件,進一步提高了長期運行的可靠性,降低了維護需求。
ABB BCU-02/3AUA0000110429J 憑借其卓越性能,在各類高端傳動應用中發揮著關鍵作用:
港口起重機: 在集裝箱岸橋和輪胎吊中,ABB BCU-02/3AUA0000110429J 控制起升、俯仰和小車機構的電機,實現精確的速度控制和位置定位。其內置的防搖算法通過 ABB BCU-02/3AUA0000110429J 的快速運算,有效抑制吊具擺動,提高裝卸效率。
礦山皮帶輸送機: 在長達數公里的礦山皮帶輸送系統中,多臺 ABB BCU-02/3AUA0000110429J 控制單元協調工作,實現多臺電機的功率平衡和順序啟停。其強大的DTC控制確保皮帶在重載啟動和運行過程中的平穩性,避免物料灑落和設備損壞。
造紙生產線: 在造紙機的網部、壓榨部和烘干部,ABB BCU-02/3AUA0000110429J 控制多臺傳動電機,實現高精度的速度同步和張力控制,確保紙張質量和生產的連續性。其內置的安全功能為操作人員提供可靠保護。
船舶電力推進: 在海洋工程船和特種船舶的電力推進系統中,ABB BCU-02/3AUA0000110429J 控制主推進電機和側推電機,響應駕駛臺的指令,實現船舶的精確操控。其緊湊的尺寸和高可靠性適應了船舶機艙的嚴苛環境。
冶金軋機: 在鋼鐵行業的冷軋機和熱軋機中,ABB BCU-02/3AUA0000110429J 控制軋輥的主傳動電機和卷取機的張力控制電機,承受著頻繁的過載和劇烈的負荷變化,確保軋制過程的穩定和產品質量。
在高端傳動控制單元市場中,ABB BCU-02/3AUA0000110429J 的主要競爭對手包括西門子的CU320-2系列控制單元和羅克韋爾的Kinetix 5700/5500系列控制模塊。
與西門子CU320-2相比: 西門子CU320-2是SINAMICS S120系列的控制核心,同樣支持多軸控制和豐富的功能模塊。ABB BCU-02/3AUA0000110429J 的優勢在于其原生集成的DTC控制技術,在需要快速轉矩響應的應用中(如起重機、試驗臺)表現更為出色。此外,ABB BCU-02/3AUA0000110429J 的I/O配置更為豐富,減少了對外部I/O模塊的需求。
與羅克韋爾Kinetix 5700相比: 羅克韋爾的Kinetix系列在集成運動控制和與Logix控制器的無縫集成方面具有優勢。ABB BCU-02/3AUA0000110429J 則在過程工業和重載傳動領域擁有更廣泛的應用經驗和安裝基數,特別是在礦山、船舶、造紙等行業的專用功能包(如起重、卷繞)更為成熟完善。
與丹佛斯FC-302控制單元相比: 丹佛斯的FC-302同樣功能強大,尤其在 HVAC和水處理領域占有率高。ABB BCU-02/3AUA0000110429J 作為ACS880系列的標準控制單元,在模塊化程度和擴展靈活性上更勝一籌,特別是在需要多傳動配置和復雜系統集成的應用中優勢明顯。
總體而言,ABB BCU-02/3AUA0000110429J 以其強大的DTC控制性能、靈活的模塊化設計和完善的安全功能,成為高端工業傳動領域的標桿產品。
在選擇 ABB BCU-02/3AUA0000110429J 時,建議您從以下幾個方面進行細致考量:
應用需求分析: 明確您的傳動應用類型(泵/風機、輸送、起重、卷繞等)和性能要求(速度精度、轉矩響應、過載能力等)。ABB BCU-02/3AUA0000110429J 適用于從標準應用到高動態響應的各類場合,但需要根據具體應用選擇合適的固件版本和應用宏。
系統拓?fù)浣Y(jié)構: 確定您是構建單傳動系統還是多傳動系統。ABB BCU-02/3AUA0000110429J 在多傳動系統中通過DC/DC總線互聯,能夠?qū)崿F(xiàn)能量的共享和回饋,節能效果顯著。
I/O與功能擴展: 統計您需要接入的信號類型和數量。如果 ABB BCU-02/3AUA0000110429J 的標準I/O不足以滿足需求,可以選擇合適的FIO系列I/O擴展模塊。同時,根據是否需要編碼器反饋、電機溫度保護等功能,選擇相應的FEN、FPTC等選件模塊。
通信協議匹配: 確認您需要接入的現場總線或工業以太網協議(PROFINET、EtherNet/IP、PROFIBUS DP、Modbus TCP等)。ABB BCU-02/3AUA0000110429J 標配以太網接口,如需其他協議可通過FSCA系列適配器擴展。
環境與認證要求: 根據安裝環境的溫度、濕度、海拔以及是否需要船級社認證等要求,確認 ABB BCU-02/3AUA0000110429J 的適用性。對于惡劣環境,可能需要考慮增加防護措施或選擇帶涂層版本。
在安裝和使用 ABB BCU-02/3AUA0000110429J 時,請務必注意以下關鍵事項:
安全斷電: 在安裝、拆卸或接線 ABB BCU-02/3AUA0000110429J 前,必須切斷主電源和控制電源,并等待至少5分鐘,確保內部電容放電完畢。傳動系統直流母線帶有危險電壓,操作時必須格外小心。
ESD防護: ABB BCU-02/3AUA0000110429J 包含靜電敏感器件,操作人員必須佩戴防靜電手環,并確保工作臺面接地良好。拿取模塊時應手持邊緣,避免觸碰電路板上的元器件和連接插針。
接地與屏蔽: 嚴格按照ABB的安裝手冊進行系統接地。所有控制電纜和通信電纜應使用屏蔽電纜,并在控制器側單端可靠接地,以最大限度地抑制電磁干擾。
參數備份: 在調試完成后,務必通過Drive Composer軟件或FIO-11存儲卡將 ABB BCU-02/3AUA0000110429J 內的所有參數完整備份。將備份文件保存在安全的地方,以備模塊故障或需要更換時快速恢復。
散熱空間: 在控制柜內安裝 ABB BCU-02/3AUA0000110429J 時,確保上下左右留有足夠的散熱空間,避免與其他發熱元件緊貼安裝。保持良好的通風有助于延長模塊壽命。
固件更新: 關注ABB官方發布的固件更新信息。新固件可能修復已知問題、優化性能或增加新功能。但在升級前,務必在非生產環境或備用設備上進行充分測試,確認兼容性和穩定性。
安全功能驗證: 如果使用了 ABB BCU-02/3AUA0000110429J 內置的安全功能(如STO),必須在系統投入運行前進行完整的安全功能測試,驗證其動作的正確性和可靠性,并記錄測試結果備查。
