產品描述

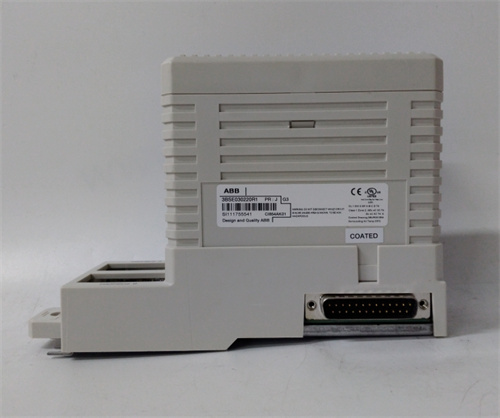

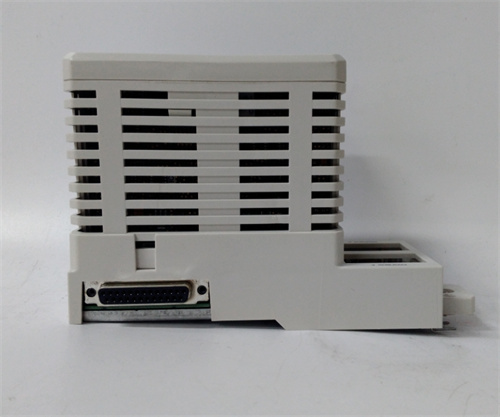

ABB CI854 是一款在ABB的System 800xA擴展自動化系統和S800 I/O系列中具有核心地位的通信接口模塊。具體而言，該型號是一款 PROFIBUS DP 主站/從站通信接口模塊，屬于ABB備受贊譽的S800 I/O家族。ABB CI854 的設計目標是為ABB的AC800M系列控制器提供高性能的PROFIBUS DP通信解決方案。它可以配置為PROFIBUS DP主站，用于連接各種PROFIBUS DP從站設備，如遠程I/O站、智能儀表、變頻器、執行器等；同時也可以配置為從站，與上一級的PROFIBUS DP主站系統進行通信。作為連接現場設備層與控制層的關鍵樞紐，ABB CI854 實現了對PROFIBUS DP網絡的全面管理和數據交換，是構建復雜、高性能自動化系統的核心組件。

產品參數

• 產品型號： ABB CI854

• 產品類型： PROFIBUS DP 主站/從站通信接口模塊

• 適用系統： ABB AC800M控制器， S800 I/O 系列， System 800xA

• 通信協議： PROFIBUS DP-V0/V1， 符合IEC 61158/61784國際標準

• 工作模式： 可配置為 PROFIBUS DP 主站（Class 1） 或 從站

• 傳輸速率： 支持 9.6 kbps 至 12 Mbps，自動檢測和適應從站設備

• 最大從站數量： 作為主站時，最多可連接 96個 PROFIBUS DP 從站設備

• 最大I/O數據： 支持高達 3840 字節輸入和 3840 字節輸出的總數據量，滿足大型分布式系統的需求

• 通信接口： 標準的 9 針 D-sub female 連接器，用于連接PROFIBUS總線電纜

• 冗余支持： 支持光纖冗余和線路冗余配置，可構建高可用性的PROFIBUS網絡

• 診斷功能： 內置全面的診斷功能，包括總線狀態監控、從站診斷、通信錯誤統計等，可通過LED指示燈和系統軟件查看

• 供電方式： 通過S800 I/O的背板總線從端子單元獲取 5V 和 24V DC 電源

• 安裝方式： 模塊化設計，可直接插拔安裝在S800 I/O的端子單元上

• 工作溫度： 0°C 至 +55°C，適應工業現場環境

優勢與特點

1. 強大的主站功能與大規模組網能力：ABB CI854 最顯著的優勢在于其強大的PROFIBUS DP主站功能。一個 ABB CI854 模塊最多可以連接 96個 PROFIBUS DP從站設備，并支持高達數K字節的I/O數據交換。這使得它非常適合構建大規模的分布式控制系統，用戶可以通過一個AC800M控制器和若干 ABB CI854 模塊，管理整個工廠或車間內數以千計的I/O點和智能設備，實現集中控制與分散部署的完美結合。

2. 靈活的雙模式操作：ABB CI854 支持主站和從站兩種工作模式，提供了極大的應用靈活性。在典型的應用中，它作為主站連接現場設備；但在某些需要將AC800M系統集成到上一級DCS或管理系統的場景中，可以將 ABB CI854 配置為從站，使其成為上層PROFIBUS DP主站網絡中的一個節點，實現數據的透明交換。這種一機多能的設計，簡化了系統架構，減少了備件種類。

3. 高可用性與冗余支持：對于連續生產過程的關鍵應用，通信網絡的可靠性至關重要。ABB CI854 支持多種冗余配置方案，包括光纖環網冗余和線路冗余。通過配置冗余的 ABB CI854 模塊和冗余的通信線路，即使主模塊或主線路發生故障，備用模塊也能無縫接管通信任務，確保PROFIBUS網絡持續運行，從而最大程度地保障生產過程的不間斷。

4. 無縫集成到ABB控制環境：作為ABB AC800M控制器的原生通信伙伴，ABB CI854 在硬件電氣特性、通信協議和工程軟件（Control Builder / 800xA）方面實現了最徹底的融合。用戶可以在ABB的組態工具中，像配置本地I/O一樣直觀地配置PROFIBUS網絡上的所有從站設備，下載GSD文件，映射通信數據，并進行在線診斷。這種一體化的工程體驗，極大地提高了工程師的工作效率，降低了項目開發和維護的復雜度。

5. 全面的診斷與故障排查能力：ABB CI854 提供了從物理層到應用層的全面診斷功能。模塊正面的LED指示燈可以快速顯示運行狀態、總線活動和故障信息。通過ABB的組態軟件，用戶可以深入查看每個連接從站的詳細狀態、讀取從站的診斷報文、監控通信質量。當網絡出現問題時，這些診斷信息能夠幫助維護人員快速定位故障點，無論是總線電纜問題、從站掉線還是配置錯誤，都能一目了然，顯著縮短系統停機時間。

應用領域與應用案例

• 應用領域：

  • 過程自動化：在大型化工廠、煉油廠中，用于連接分布在裝置各處的PROFIBUS PA儀表（通過DP/PA耦合器）、智能閥門定位器和遠程I/O站。

  • 電力行業：在火電廠的全廠輔控系統中，用于連接輸煤、除灰、化水、脫硫等各個子系統的PROFIBUS DP設備，實現集中監控。

  • 冶金行業：在高爐、轉爐、軋線等復雜系統中，用于連接變頻傳動裝置、智能傳感器和遠程I/O。

  • 汽車制造：在焊裝、涂裝、總裝車間，用于連接大量的分布式I/O、機器人控制柜和智能設備。

• 應用案例：
  某大型煉化一體化項目中的核心裝置——乙烯裂解裝置，需要建設一套高度集成、高可靠性的過程控制系統。項目采用了以ABB AC800M控制器為核心、System 800xA為操作平臺的解決方案。整個裝置共有超過5000個I/O點和數百臺智能儀表、閥門定位器。工程師們配置了多個 ABB CI854 模塊作為PROFIBUS DP主站，每個 ABB CI854 連接數十個從站設備，包括遠程I/O站、DP/PA耦合器（用于連接現場儀表）和變頻器。為了確保關鍵回路的不間斷運行，對 ABB CI854 模塊和部分關鍵線路進行了冗余配置。項目投產后，整個PROFIBUS網絡運行穩定，數據刷新及時，即使在某些支線故障時，冗余系統也能確保關鍵數據的持續傳輸，為裝置的安、穩、長、滿、優運行提供了堅實的通信保障。

與競品的對比

與市場上其他主流控制系統的PROFIBUS DP主站模塊（如西門子的CP 5614/CP 443-5、霍尼韋爾的FC-TSDI-16M等）相比，ABB CI854 有其獨特的競爭優勢：

• 與AC800M控制器的深度融合：雖然西門子等品牌的控制器也支持PROFIBUS DP主站，但 ABB CI854 與AC800M控制器在硬件架構和軟件層面實現了更深度的集成。在Control Builder中，用戶可以像處理本地背板I/O一樣，通過拖拽的方式輕松配置PROFIBUS網絡上的設備，并進行在線診斷，無需復雜的底層編程或?qū)Ｓ谜{(diào)試工具。

• S800 I/O平臺的統一性：ABB CI854 采用與所有S800 I/O模塊相同的機械和電氣接口，可以安裝在同一個端子單元上，與I/O模塊并排布置。這種統一的平臺設計，簡化了機柜布局，減少了備件種類，也使得系統擴展更加靈活方便。

• 面向大規模應用的性能：ABB CI854 支持多達96個從站和高達數K字節的數據交換，其設計目標明確指向大規模、高復雜度的過程自動化應用。與一些通用型主站模塊相比，它在處理大量從站和高數據負載時的性能和穩定性表現更為出色。

選型建議與注意事項

• 選型建議：

  1. 評估從站數量和網絡規模：在選用 ABB CI854 前，必須詳細統計需要連接的所有PROFIBUS DP從站設備的數量、類型以及每個從站的數據量。確保不超出模塊的最大從站數量和總數據長度限制。對于超大型網絡，可能需要配置多個 ABB CI854 模塊。

  2. 確定冗余需求：對于連續生產過程的關鍵應用，應考慮采用冗余配置方案。這包括配置冗余的 ABB CI854 模塊、冗余的通信線路（如光纖環網）以及支持冗余的電源模塊。

  3. 確認從站設備的GSD文件：確保所有需要連接的PROFIBUS DP從站設備都提供標準的GSD文件，并且與 ABB CI854 兼容。在Control Builder中導入GSD文件是配置從站的第一步。

• 注意事項：

  • 斷電操作：在插拔 ABB CI854 模塊或進行接線時，務必確保模塊所在的端子單元已斷電，以防止帶電插拔造成模塊損壞。

  • 網絡拓撲與終端匹配：PROFIBUS DP網絡必須采用總線型拓撲，并在兩端正確連接終端電阻。在規劃網絡布線時，應避免星型或樹型分支，以保證通信質量。

  • 波特率與電纜長度：PROFIBUS的通信距離與波特率成反比。在選用 ABB CI854 并規劃網絡時，必須根據實際通信距離選擇合適的波特率，并確保所使用的總線電纜符合PROFIBUS標準。

  • 查閱官方手冊：在進行硬件組態、參數配置和接線前，強烈建議詳細閱讀ABB官方發布的 ABB CI854 用戶手冊和AC800M與PROFIBUS DP通信的配置指南，以獲取最準確、最權威的技術信息和操作規范。
