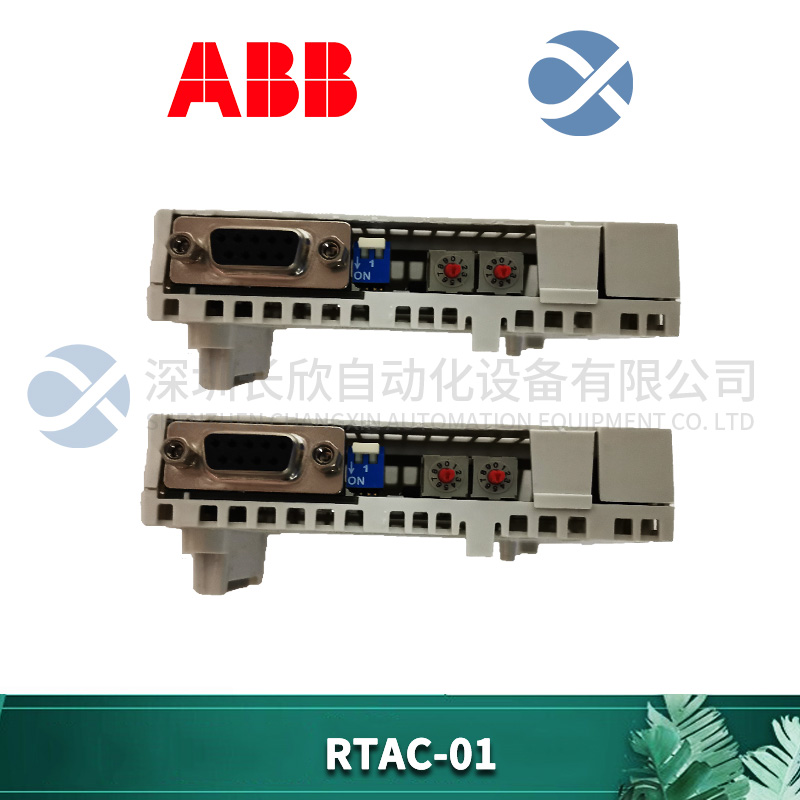

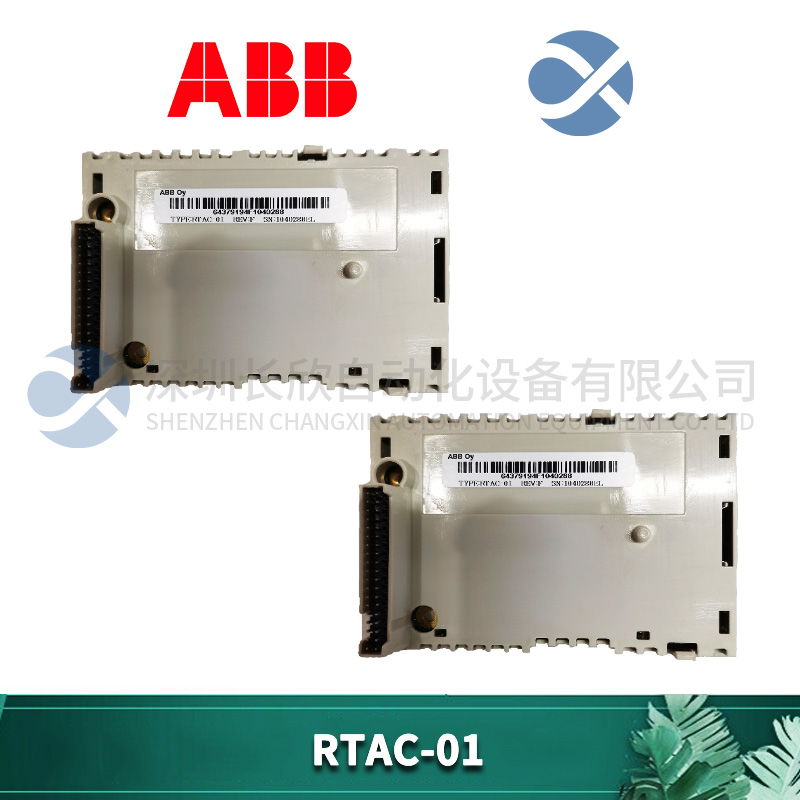

RTAC-01 ABB 脈沖編碼器接口

　　型號:RTAC-01

　　品牌：ABB

　　產品凈重：0.1公斤

　　產品凈深/長度：115毫米

　　產品凈高：165毫米

　　產品凈寬：0.4毫米

　　產品描述

　　RTAC-01脈沖編碼器接口模塊給數字脈沖編碼器連接提供了一個接口。如果需要獲取電機軸精確的速度或位置(角度)方面的反饋信息，則需要使用脈沖編碼器。

　　RTAC-01與ACS 800標準應用程序版本ASXR7000或更新版本相兼容。

　　將RTAC-01插入傳動單元中標記有SLOT1或SLOT 2的插槽，然后使用塑料固定夾和兩個螺釘將其固定。螺釘也起到將連接至模塊的/0電纜屏蔽層接地的作用，以及連接模塊和傳動單元控制板GND信號的作用。

　　在安裝好模塊之后，接至傳動單元的信號和電源會自動通過一個38針的連接器進行傳輸。

　　模塊也可安裝到一個DIN軌道式AIMA-01/0模塊適配器(目前尚不提供)上。

　　安裝步驟:

　　1.將模塊插入RMIO板上的SLOT 1或SLOT 2插槽,并用固定夾進行固定。

　　2..上緊固定器上的兩個螺釘。
