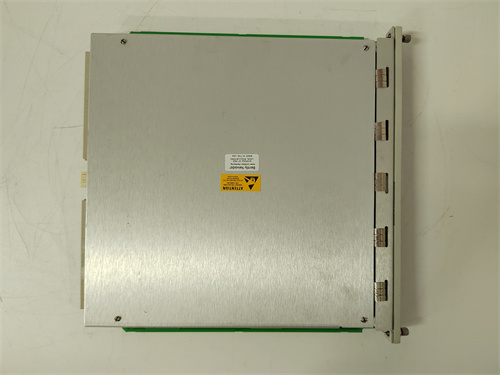

產品概述

產品參數

1. 監測功能與精度
   • 監測類型：振動（峰 - 峰值、有效值 RMS、峰值加速度 / 速度 / 位移）、軸徑向位移、軸對中偏差；
   • 振動測量范圍：0-500 μm（峰 - 峰值），測量精度 ±1%（相對于實測值）；
   • 軸位移測量范圍：0-25 mm（徑向），精度 ±0.5%（相對于滿量程）；
   • 頻率響應范圍：0.1-10000 Hz，可覆蓋低頻率（軸對中偏差）與高頻率（軸承磨損）信號；
   • 模數轉換（ADC）分辨率：16 位，有效降低信號噪聲干擾。
2. 通道與傳感器兼容性
   • 通道數量：4 個獨立通道，每通道支持 2 個傳感器（可分別接入振動或位移傳感器）；
   • 兼容傳感器：Bently 電感式傳感器（如 BENTLY 330103-00-06-10-02-00）、壓電式加速度傳感器；
   • 傳感器接口：端子式連接，支持信號與電源線路分離布線，減少干擾。
3. 保護與預警功能
   • 閾值設置：支持 “預警（Warning）” 與 “停機（Trip）” 兩級閾值，每通道、每監測類型可獨立配置；
   • 停機延遲：0.1-10 秒可調，避免短期信號峰值導致的誤觸發；
   • 故障保護：通道短路時自動閉鎖，同時在 3500 系統面板顯示故障代碼，便于快速定位問題。
4. 通信與環境適應性
   • 內部通信：兼容 3500 系統總線，數據更新頻率 10 次 / 秒，實現實時數據傳輸；
   • 外部擴展：通過 3500/92 模塊可支持 Modbus RTU 協議，對接 SCADA 系統（如西門子 WinCC、ABB 800xA）；
   • 工作環境：溫度 0-65℃，濕度≤95%（無冷凝），抗振動等級符合 IEC 60068-2-6（10-55 Hz，振幅 0.75 mm）；
   • 防護等級：IP20（金屬外殼，適用于控制柜內安裝）。

優勢與特點

1. 多功能集成與高精準度
   模塊無需額外組件即可同時實現振動、軸位移、軸對中偏差監測，16 位 ADC 分辨率與 ±1% 的測量精度，能捕捉機械早期故障信號（如軸承輕微磨損、軸輕微偏移），為預測性維護提供數據支持。例如，在汽輪機監測中，BENTLY 3500/22M 138607-01 可提前 3-6 個月發現軸對中偏差異常，避免因偏差擴大導致的轉子磨損。
2. 強兼容性與系統集成性
   BENTLY 3500/22M 138607-01 完全兼容 Bently 3500 系列其他模塊（如 3500/15 電源模塊、3500/20 轉速模塊），可組成完整的機械保護系統；同時支持 Modbus 協議擴展，輕松接入工廠現有 SCADA 系統，無需重構控制架構，降低集成成本。
3. 高可靠性與易維護性
   金屬外殼與抗干擾設計使模塊能適應嚴苛工業環境，MTBF 超 20 萬小時；通過 Bently Nevada System 3500 Configuration 軟件可實現自動校準與參數配置，校準周期僅需 1 年，且支持在線診斷（如傳感器斷線、通道故障），減少停機維護時間。
4. 靈活的閾值與預警機制
   每通道獨立的 “預警 - 停機” 閾值設置，可根據不同設備（如壓縮機、電機）的運行特性自定義參數，例如對高速壓縮機設置較嚴格的振動閾值（預警 200 μm，停機 300 μm），對低速電機設置寬松閾值（預警 300 μm，停機 400 μm），兼顧保護精度與生產連續性。

應用場景案例

1. 能源行業（火電廠汽輪機監測）
   某華東地區火電廠為 300MW 汽輪機組配置 BENTLY 3500/22M 138607-01，監測汽輪機高壓轉子振動與軸位移。模塊實時采集 4 個測點的振動數據（采樣頻率 10 次 / 秒），當某次運行中振動值突升至 280 μm（預設預警閾值 250 μm）時，系統立即發出聲光預警；運維人員通過 SCADA 系統查看 BENTLY 3500/22M 138607-01 傳輸?shù)臍v史數據，判斷為軸承潤滑不足，及時停機補充潤滑油，避免轉子磨損導致的 100 萬元以上維修損失。
2. 石油化工行業（天然氣壓縮機監測）
   某西部油田的天然氣長輸管道壓縮機站，采用 BENTLY 3500/22M 138607-01 監測壓縮機轉子徑向位移與振動。模塊接入 2 個電感式傳感器，實時監測轉子運行位置；當壓縮機因進氣壓力波動導致軸位移升至 8 mm（預設停機閾值 10 mm）時，模塊發出預警信號，運維人員調整進氣閥門壓力，避免軸與殼體碰撞，保障管道輸氣連續性（若停機將導致日損失天然氣輸送量超 50 萬立方米）。
3. 化工行業（離心式壓縮機監測）
   某大型石化廠的聚乙烯生產裝置中，BENTLY 3500/22M 138607-01 用于離心式壓縮機振動監測。模塊通過分析振動頻率譜，提前發現軸承內圈磨損（高頻振動信號異常），并將數據傳輸至設備管理平臺；運維人員在計劃性檢修中更換軸承，避免壓縮機突發故障導致的生產中斷（單次中斷損失超 200 萬元）。

與競品對比

選型建議與注意事項

選型建議

1. 設備類型匹配：BENTLY 3500/22M 138607-01 適用于轉速 100-10000 rpm 的旋轉機械（如汽輪機、壓縮機、電機），若設備轉速低于 100 rpm（如低速攪拌器），建議選擇 Bently 3500/25 低頻監測模塊；
2. 傳感器兼容性：若現有傳感器為 Bently 電感式（如 330103 系列），BENTLY 3500/22M 138607-01 可直接對接，無需額外轉換器；若為第三方壓電式傳感器，需確認傳感器輸出信號（4-20 mA 或 mV 級）是否匹配模塊輸入范圍；
3. 系統規模：單臺模塊支持 4 個通道，若需監測 8 個以上測點（如大型汽輪機組的高中壓轉子），可多模塊并聯接入 3500 系統總線，最多支持 16 個 BENTLY 3500/22M 138607-01 模塊。

注意事項

1. 安裝與接線：需由 Bently 認證工程師進行安裝，確保傳感器線纜與動力線纜分開布線（間距≥15 cm），避免電磁干擾；接線時嚴格按照產品手冊（BENTLY 3500/22M 138607-01 技術手冊，可通過產品鏈接獲取）的引腳定義操作，防止接反導致模塊損壞；
2. 校準與維護：每 1 年通過 Bently Nevada System 3500 Configuration 軟件進行一次校準，校準前需記錄當前參數（避免校準后閾值丟失）；定期（每 3 個月）檢查傳感器線纜絕緣層，防止因磨損導致短路；
3. 閾值設置：避免將 “停機閾值” 設置過嚴（如接近測量量程上限），建議預留 10%-20% 的緩沖空間（例如振動量程 500 μm 時，停機閾值設為 400 μm），防止短期信號峰值誤觸發停機；
4. 軟件版本匹配：確保 Bently 3500 系統軟件版本≥V4.0，否則 BENTLY 3500/22M 138607-01 的部分功能（如 Modbus 擴展）可能無法正常使用，可通過產品鏈接下載最新軟件升級包。
