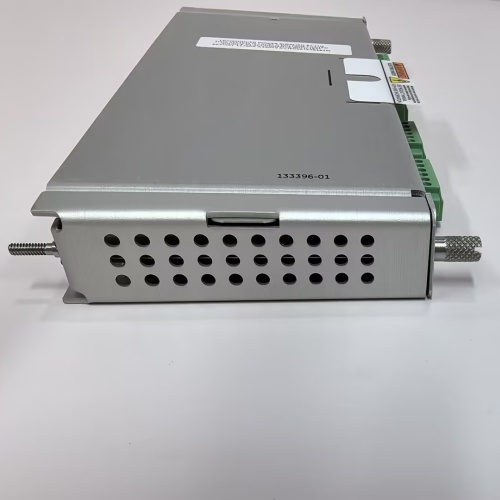

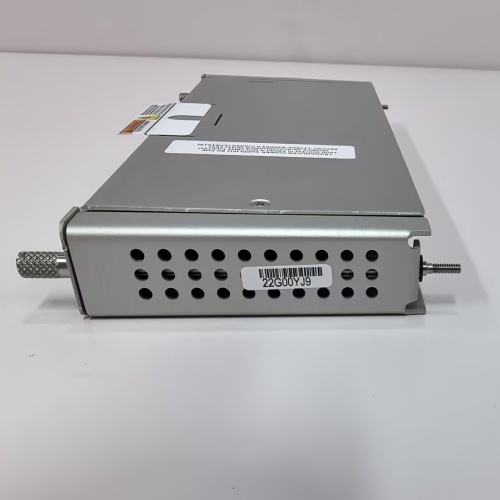

BENTLY 3500/94 145988 是本特利（BENTLY NEVADA）3500 系統的核心網關 / 通信模塊，專為旋轉機械狀態監測系統與第三方控制系統的互聯互通設計，承擔著振動、軸位移等設備健康數據的采集、傳輸與協議轉換任務，是實現設備預測性維護、遠程監控的關鍵硬件。在火電廠汽輪發電機組狀態監測、石化廠離心式壓縮機遠程診斷、冶金廠高爐風機健康管理等場景中，BENTLY 3500/94 145988 憑借高數據傳輸效率、多協議兼容、冗余通信特性，確保設備監測數據的實時上傳與指令的雙向交互；同時，BENTLY 3500/94 145988 支持邊緣計算與本地存儲，可最大限度提升監測系統的智能化水平，BENTLY 3500/94 145988 的可靠運行直接決定了 3500 監測系統的集成能力與設備故障預警的及時性，是本特利設備狀態監測解決方案中的核心通信組件。
BENTLY 3500/94 145988 配備雙千兆以太網口，支持冗余組網（環網 / 星網），單鏈路故障時可無縫切換至備用鏈路，切換時間＜50ms，確保設備監測數據不中斷；模塊兼容 3500 系統的冗余機架設計，支持熱備配置，徹底消除通信單點故障風險，滿足電力、石化等行業對監測系統 “7×24 小時不間斷運行” 的嚴苛要求。
支持 Modbus、OPC UA、Profinet 等主流工業協議及本特利原生協議，BENTLY 3500/94 145988 可實現 3500 監測系統與西門子、ABB、羅克韋爾等第三方 DCS/PLC 的無縫對接，既能將振動、軸位移等設備健康數據上傳至上層控制系統，也能接收遠程校準、參數配置等指令；OPC UA 協議支持跨平臺、跨廠商的數據交互，為工廠數字化轉型提供統一數據接口。
內置邊緣計算引擎，BENTLY 3500/94 145988 可在本地完成數據預處理（如振動頻譜分析、趨勢計算），減少上層系統的數據處理壓力；8GB 本地 Flash 支持最長 72 小時的歷史數據緩存，當網絡中斷時可保存關鍵監測數據，網絡恢復后自動補傳，確保數據完整性；內置 Web 服務器，運維人員可通過瀏覽器直接訪問模塊，實現遠程配置、故障診斷與數據查看。
提供 USB 本地配置接口與以太網遠程配置功能，BENTLY 3500/94 145988 支持 Bently Nevada Device Configuration Utility（DCU）軟件可視化配置，無需復雜編程；模塊自帶狀態指示燈（電源、運行、鏈路、故障）與聲光報警功能，可快速定位通信故障、模塊異常等問題；支持固件在線升級，無需拆卸模塊即可完成功能更新，降低維護成本。
采用工業級電磁屏蔽設計，BENTLY 3500/94 145988 可抵御工業現場的變頻器干擾、電機輻射、電壓波動等影響，確保數據傳輸?shù)姆€(wěn)定性；寬溫工作范圍覆蓋 0℃~+60℃，適應電廠、石化廠等高溫、高粉塵的惡劣環境，滿足戶外機柜安裝需求（需配套防護箱）。
- 電力行業：火電廠汽輪發電機組 / 給水泵狀態監測數據上傳、水電站水輪發電機組振動數據遠程監控、核電站冷卻水泵健康管理
- 石化行業：離心式壓縮機 / 往復式壓縮機狀態監測系統組網、催化裂化裝置風機振動數據上傳 DCS、LNG 接收站泵組遠程診斷
- 冶金行業：高爐鼓風機 / 轉爐除塵風機監測數據集成、軋鋼機主電機軸位移數據上傳、氧化鋁廠磨機狀態遠程監控
- 軌道交通：高鐵牽引電機狀態監測數據傳輸、地鐵風機振動數據聯網、機車柴油機健康管理系統集成
該火電廠 600MW 汽輪發電機組配備 BENTLY 3500 監測系統，核心通信模塊選用 BENTLY 3500/94 145988 并配置雙以太網冗余鏈路：模塊采集 3500/40 振動模塊（汽輪機軸振動）、3500/50 位移模塊（發電機軸位移）的實時數據，通過 Modbus TCP/IP 上傳至電廠 DCS 系統，同時通過 OPC UA 協議對接設備管理平臺（EAM）。BENTLY 3500/94 145988 的本地存儲功能在某次網絡中斷時緩存了 24 小時的振動數據，恢復后完整補傳；冗余鏈路確保單交換機故障時數據傳輸不中斷，成功預警 1 次汽輪機軸承磨損故障，避免了非計劃停機。
某石化廠 10 臺離心式壓縮機采用 BENTLY 3500 監測系統，每臺系統配置 BENTLY 3500/94 145988 模塊組建冗余環網，通過 Profinet IO 協議將壓縮機振動、溫度、壓力數據上傳至西門子 S7-1500 PLC，再由 PLC 匯總至廠級設備健康管理平臺。BENTLY 3500/94 145988 的邊緣計算功能在本地完成振動頻譜分析，僅上傳異常數據，降低網絡帶寬占用；模塊的自診斷功能提前發現 2 塊 3500/40 振動模塊故障，運維人員遠程校準后恢復正常，壓縮機非計劃停機率降低 60%。
- 系統規模匹配：中大型旋轉機械監測系統（＞500 監測點）、冗余通信需求場景優先選用 BENTLY 3500/94 145988；小型系統（＜200 監測點）可選擇 BENTLY 3500/90 基礎通信模塊。
- 協議需求適配：需對接 OPC UA、Profinet IO 的場景選擇本模塊；僅需 Modbus 通信的場景可選擇經濟型網關。
- 渠道選擇：僅通過 BENTLY NEVADA 授權經銷商或原廠采購 BENTLY 3500/94 145988，非原廠模塊存在協議兼容差、冗余失效等問題，影響監測數據傳輸。
- 冗余配置：關鍵設備（如電廠汽輪機、石化廠核心壓縮機）建議配置雙模塊熱備，搭配冗余機架使用。
- 安裝要求：模塊需插入 3500 系統專用機架，雙以太網口分別連接不同交換機（冗余組網），RS485 串口需加裝終端電阻（首尾節點）；模塊接地端子可靠接地（接地電阻＜4Ω），避免靜電干擾。
- 組態配置：通過 DCU 軟件配置通信協議、IP 地址、數據采集點，啟用 OPC UA 安全認證（加密 + 身份驗證）；冗余鏈路需配置生成樹協議（STP），避免網絡環路。
- 維護管理：定期備份模塊配置文件與歷史數據，每季度檢查鏈路狀態、模塊指示燈；固件升級需在低負荷時段進行，升級后驗證數據傳輸與冗余切換功能。
- 存儲要求：備用 BENTLY 3500/94 145988 需存儲在干燥、恒溫環境（0℃ ~ +30℃，濕度＜60%），避免電路板受潮、靜電損壞，存儲時保留原廠防靜電包裝。
