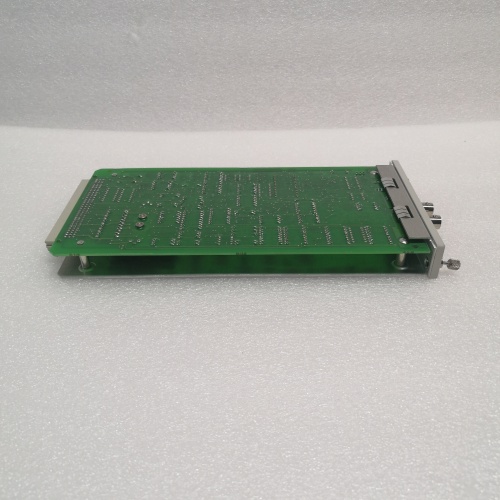

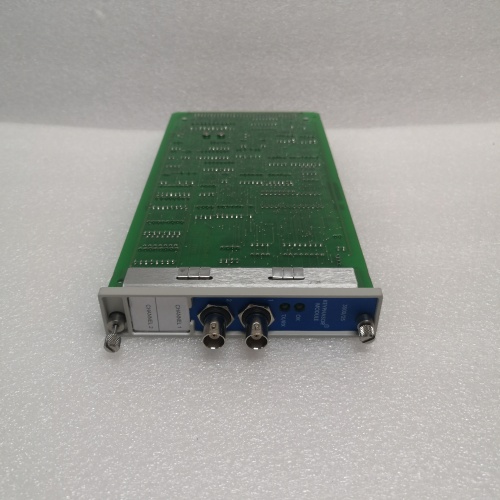

BENTLY 125704-01 是本特利（BENTLY NEVADA）3500 系統的核心鍵相 / 轉速監測模塊，專為旋轉機械的轉速測量、鍵相信號采集與相位分析設計，承擔著設備轉速控制、轉子動平衡監測、故障診斷的關鍵數據采集任務，是保障汽輪機、壓縮機、風機等旋轉設備穩定運行的核心硬件。在火電廠汽輪發電機組轉速監測、石化廠離心式壓縮機鍵相分析、冶金廠高爐風機轉速控制等場景中，BENTLY 125704-01 憑借高精度測量、寬轉速范圍、抗干擾特性，確保轉速與鍵相信號的精準采集；同時，BENTLY 125704-01 支持在線組態與故障報警，可最大限度提升設備運行安全性，BENTLY 125704-01 的可靠運行直接決定了 3500 監測系統對旋轉機械轉速與相位的分析能力，是本特利設備狀態監測解決方案中的核心組件。
BENTLY 125704-01 采用高精度頻率計數與相位分析算法，轉速測量精度達 ±0.01 RPM，相位分辨率 0.01°，可精準捕捉旋轉機械的轉速波動與轉子相位偏移；支持多齒測速齒輪信號輸入，即使在低轉速（0.1 RPM）工況下也能穩定測量，滿足汽輪機啟動 / 停機全過程的轉速監測需求。
兼容電渦流傳感器、TTL 脈沖、正弦波脈沖等多種輸入信號類型，BENTLY 125704-01 可直接對接本特利 3300 系列電渦流傳感器（鍵相測量）與第三方測速裝置；內置數字濾波與電磁屏蔽電路，能抵御工業現場的變頻器干擾、電機輻射、電壓波動，避免轉速信號誤采集或丟失，確保惡劣環境下的測量穩定性。
通過 3500 系統組態軟件可自由配置轉速量程、報警閾值、相位參考點，BENTLY 125704-01 支持通道獨立組態（不同通道適配不同設備）；內置多級報警機制，轉速超限、鍵相信號丟失時可立即輸出繼電器報警信號，觸發設備停機保護或上位機預警，為設備故障預防提供及時響應。
模塊內置自診斷功能，可實時監測通道短路、傳感器故障、信號丟失等異常，并通過 3500 系統總線上傳診斷信息；支持熱插拔（需 3500 機架支持），BENTLY 125704-01 可在系統運行狀態下更換模塊，無需停機；模塊自帶狀態指示燈（電源、運行、通道故障），故障定位直觀高效，大幅降低維護成本。
作為 3500 系統的原廠模塊，BENTLY 125704-01 可與振動模塊（3500/40）、位移模塊（3500/50）協同工作，將轉速、鍵相數據與振動、軸位移數據融合分析，實現轉子動平衡監測、不對中故障診斷等高級功能；支持?jǐn)?shù)據上傳至本特利 Asset Condition Monitor（ACM）平臺，為設備預測性維護提供完整數據支撐。
- 電力行業：火電廠汽輪發電機組轉速監測 / 鍵相分析、水電站水輪發電機組轉速控制、核電站冷卻水泵轉速監測
- 石化行業：離心式壓縮機 / 往復式壓縮機轉速測量、催化裂化裝置風機鍵相分析、LNG 泵組轉速控制
- 冶金行業：高爐鼓風機 / 轉爐除塵風機轉速監測、軋鋼機主電機鍵相分析、磨機轉速控制
- 軌道交通：高鐵牽引電機轉速測量、地鐵車輛制動系統轉速監測、機車柴油機轉速控制
該火電廠 600MW 汽輪發電機組配備 3500 監測系統，核心轉速 / 鍵相模塊選用 BENTLY 125704-01：2 個通道監測汽輪機高壓缸轉速（電渦流傳感器鍵相），1 個通道監測發電機轉速，1 個通道監測給水泵轉速。BENTLY 125704-01 的高精度測量確保汽輪機啟動過程中轉速控制精度 ±0.1 RPM，鍵相數據為轉子動平衡分析提供精準相位參考；某次汽輪機轉速異常飆升至 3050 RPM（額定 3000 RPM），模塊立即觸發報警并輸出停機信號，避免了超速飛車事故，減少直接經濟損失超千萬元。
某石化廠丙烯腈裝置離心式壓縮機采用 BENTLY 125704-01 模塊采集鍵相信號與轉速數據，模塊將數據上傳至 3500 系統主機，與振動模塊數據融合分析轉子不對中故障。BENTLY 125704-01 捕捉到壓縮機運行中相位偏移從 5° 增至 15°，結合振動數據診斷為轉子不對中，運維人員及時停機調整，避免了軸承磨損加劇導致的壓縮機停機，裝置非計劃停機時間縮短至 4 小時，降低生產損失超 50 萬元。
- 設備匹配：旋轉機械（汽輪機、壓縮機、風機）的轉速 / 鍵相監測優先選用 BENTLY 125704-01（4 通道）；2 通道需求可選擇 BENTLY 125703-01 模塊。
- 傳感器配套：鍵相測量需搭配本特利 3300 系列電渦流傳感器（330103/330104），轉速脈沖測量需確認信號類型（TTL / 正弦波）與模塊兼容。
- 渠道選擇：僅通過 BENTLY NEVADA 授權經銷商或原廠采購 BENTLY 125704-01，非原廠模塊存在測量精度漂移、報警失效等問題，嚴重威脅設備安全。
- 冗余配置：關鍵設備（如電廠汽輪機、石化廠核心壓縮機）建議配置雙模塊冗余采集，提升監測系統可靠性。
- 安裝要求：模塊需插入 3500 系統專用機架，傳感器線纜選用屏蔽電纜并單獨布線（遠離動力電纜），鍵相傳感器安裝需與測速齒輪對準（間隙 0.5~1mm）；模塊接地端子可靠接地（接地電阻＜4Ω）。
- 組態配置：通過 3500 系統組態軟件配置轉速量程、報警閾值、相位參考點，校準鍵相傳感器零點與滿度，模擬轉速信號測試報警功能，確保邏輯正確。
- 維護管理：定期檢查傳感器安裝間隙、模塊接線端子緊固性，每半年通過標準轉速源驗證測量精度；備份模塊組態參數，避免模塊更換后重新調試。
- 存儲要求：備用 BENTLY 125704-01 需存儲在干燥、恒溫環境（0℃ ~ +30℃，濕度＜60%），避免電路板受潮、靜電損壞，存儲時保留原廠防靜電包裝。
