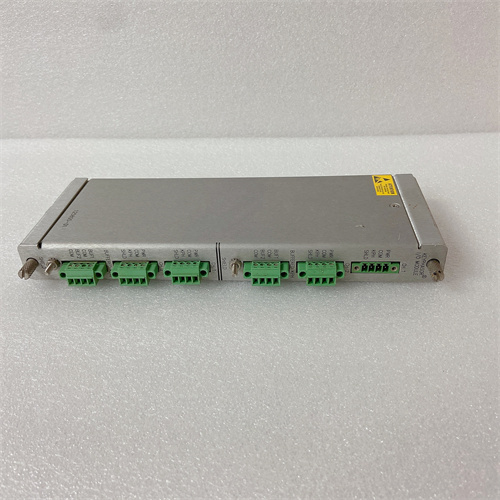

BENTLY 125800-01 是本特利(BENTLY NEVADA)3500 系統的框架接口模塊(FIM),隸屬于 3500 機械保護系統的核心通信組件,核心功能是實現 3500 機架內部模塊間的數據交互、機架與主機的通信連接,以及系統配置管理與狀態監測,是 3500 系統的 “中樞神經”。作為 3500 系統的必備模塊,BENTLY 125800-01 集成高速背板通信、冗余連接、故障診斷功能,廣泛應用于汽輪機、燃?xì)廨啓C(jī)、壓縮機等關鍵旋轉設備的保護系統中。在火電廠百萬千瓦級汽輪機組保護系統里,BENTLY 125800-01 協調 3500/40M 振動模塊、3500/53 超速模塊的數據傳輸與指令執行;在石化廠離心式壓縮機保護系統中,BENTLY 125800-01 支持雙機架冗余配置,確保系統通信不中斷;在冶金廠高爐風機保護系統中,BENTLY 125800-01 適配惡劣工業環境下的穩定運行需求,保障模塊間數據同步。此外,BENTLY 125800-01 支持熱備冗余,大幅提升系統整體可靠性。
- 背板通信速率:100Mbps(3500 系統專用背板總線)
- 主機通信接口:2×RS-485(冗余)、1× 以太網口(可選,支持 TCP/IP)
- 數據傳輸延遲:≤1ms(模塊間數據交互)
- 最大接入模塊數:支持 3500 機架內最多 14 個監測模塊接入
- 冗余通信切換:主備鏈路切換時間≤500ms
- 工作電源:由 3500 系統電源模塊供電(24V DC),功耗≤5W
- 配置管理:支持通過 3500 System Software 進行在線配置、參數下載與狀態監控
- 診斷功能:實時監測背板通信狀態、模塊在線狀態、電源狀態,支持故障報警輸出
- 指示燈:電源燈、通信狀態燈(主 / 備)、模塊故障燈、系統正常燈
- 協議支持:3500 系統專用通信協議、Modbus RTU(主機通信)
- 工作溫度:-20℃~+60℃,存儲溫度:-40℃~+85℃
- 相對濕度:5%~95%(無冷凝,40℃)
- 振動抗性:5-500Hz,2g(X/Y/Z 三軸,符合 IEC 60068-2-6)
- 沖擊抗性:30g(11ms 半正弦波,符合 IEC 60068-2-27)
- 安裝方式:3500 系統機架專用插槽(必須安裝于機架首個插槽),支持熱插拔
- 認證資質:CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
- 兼容系統:BENTLY 3500 v4.0~v6.0 機械保護系統,支持雙機架冗余配置
- 冗余特性:支持 1:1 熱備冗余(主備 FIM 自動切換)
- 平均無故障時間(MTBF):≥250,000 小時(基于 Telcordia 標準)
- 系統中樞核心:BENTLY 125800-01 作為 3500 系統的框架接口模塊,統一管理機架內所有監測模塊的通信與數據交互,確保振動、位移、超速等關鍵數據的實時同步與指令快速執行,是系統穩定運行的核心保障。
- 冗余通信設計:配備雙 RS-485 主機通信鏈路 + 支持雙 FIM 熱備冗余,單鏈路或單模塊故障時無縫切換,杜絕通信中斷風險,滿足關鍵設備保護系統 “7×24 小時” 不間斷運行需求。
- 全面診斷監測:實時監測模塊在線狀態、通信鏈路狀態、電源狀態,通過指示燈與軟件報警快速定位故障點,配合熱插拔功能,大幅縮短故障排查與恢復時間。
- 惡劣環境適應:-20℃~+60℃寬溫工作范圍、工業級電磁兼容設計,可穩定運行于電廠汽輪機旁、石化廠防爆區域等惡劣環境,抗干擾、抗粉塵能力強,適應復雜工業工況。
- 便捷配置管理:支持通過 3500 System Software 實現遠程在線配置、參數修改與固件升級,無需現場拆機操作,降低運維難度與成本,提升系統管理效率。
- 電力行業:火電廠汽輪發電機組 3500 保護系統、燃?xì)廨啓C(jī)電站旋轉設備監測系統、水電站水輪機組保護系統
- 石化行業:煉油廠離心式壓縮機保護系統、化工園區泵組振動監測系統、LNG 接收站壓縮機保護系統
- 冶金行業:高爐鼓風風機保護系統、軋鋼機主電機振動監測系統、煉鋼轉爐配套設備保護系統
- 軌道交通:機車牽引電機保護系統、軌道供電系統旋轉設備監測系統
- 火電廠汽輪機組應用:某華北百萬千瓦級火電廠在 3500 振動保護系統中部署雙BENTLY 125800-01 熱備冗余配置,協調 8 個監測模塊的數據傳輸,在一次主 FIM 模塊故障時,系統自動切換至備用 FIM,數據傳輸無中斷,成功保障汽輪機超速保護功能正常運行,避免機組非計劃停機。
- 石化廠壓縮機應用:某中石化煉化廠在離心式壓縮機 3500 保護系統中使用BENTLY 125800-01,其 ATEX 防爆認證適配廠區 1 區危險環境,雙 RS-485 通信鏈路確保與中控室主機的穩定連接,實時傳輸壓縮機振動、位移數據,運維人員通過軟件遠程監控系統狀態,故障響應時間縮短 60%。
- 冶金廠風機應用:某鋼鐵企業高爐鼓風風機 3500 保護系統采用BENTLY 125800-01,寬溫設計適應高爐旁高溫(最高 55℃)環境,實時監測風機振動模塊與超速模塊的工作狀態,通過故障診斷功能提前預警模塊通信異常,避免因模塊離線導致的保護失效,風機運行可靠性提升 30%。
選取某品牌同類型框架接口模塊作為對比,核心參數差異如下:
- 系統匹配:BENTLY 3500 v4.0 及以上版本系統必須配置BENTLY 125800-01,關鍵設備保護系統(如汽輪機、壓縮機)建議采用雙 FIM 熱備冗余配置;普通設備監測系統可單 FIM 配置。
- 場景適配:防爆區域(如石化廠 Zone 2)必須選用BENTLY 125800-01(ATEX 認證);高溫、高干擾環境優先選擇本特利原廠模塊,其環境適應性更優。
- 功能需求:需以太網通信功能的場景,選擇帶以太網擴展的BENTLY 125800-01 配置,支持 TCP/IP 協議對接上位機。
- 安裝規范:必須安裝于 3500 機架首個專用插槽,確保背板總線連接牢固;冗余配置時,主備 FIM 需接入同一機架,通過 3500 軟件啟用冗余功能。
- 通信配置:RS-485 通信鏈路需采用屏蔽雙絞線,屏蔽層單端接地(主機端),與動力電纜間距≥30cm,防止電磁干擾;以太網通信需配置正確的 IP 地址與子網掩碼。
- 故障處理:出現通信故障時,先檢查鏈路連接與 FIM 指示燈狀態,熱插拔更換 FIM 模塊時需佩戴防靜電手環,更換后通過軟件重新下載系統配置。
- 維護管理:定期(每季度)通過 3500 System Software 檢查 FIM 狀態與通信鏈路質量,備份系統配置文件,避免配置丟失;固件升級需在系統停機時進行,確保升級后兼容性。
