產品描述

產品參數

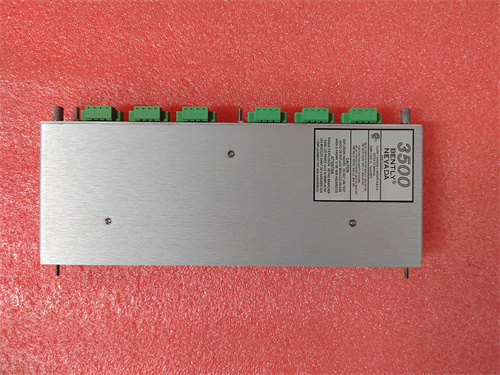

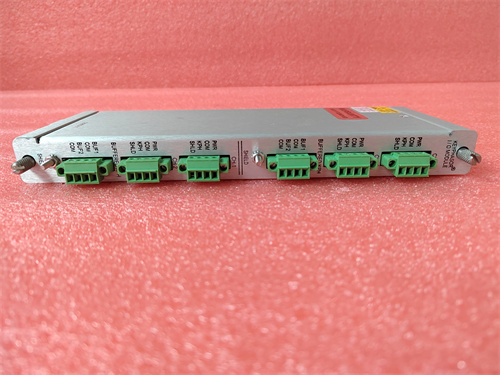

• 品牌 / 型號：BENTLY 125800-02
• 核心通信參數
  • 背板總線：32 位高速同步總線，傳輸速率 100Mbps
  • 接口配置：1× 以太網口（RJ45，支持 Modbus TCP）、1×RS485 串口（隔離型）
  • 模塊支持：最多可擴展 16 個 3500 系列功能模塊（振動、溫度、繼電器等）
  • 同步精度：支持 IEEE 1588 PTP 時鐘同步（精度 ±1μs）
• 電氣與系統參數
  • 供電規格：24V DC（由 3500 機架電源模塊供電，支持冗余輸入）
  • 功耗：≤10W（滿負荷運行）
  • 診斷功能：模塊在線狀態監測、通信故障報警、電源異常預警
  • 兼容系統：Bently 3500/20 框架控制器、3500/40 振動監測模塊等全系列產品
• 環境與物理參數
  • 工作溫度：-40℃~+85℃
  • 存儲溫度：-55℃~+125℃
  • 抗振動：10-2000Hz，15g（符合 IEC 60068-2-6 標準）
  • 外形尺寸：160mm×100mm×40mm（3500 系列標準模塊尺寸）
  • 防護等級：IP20（機柜內安裝）

優勢與特點

1. 高速背板通信：BENTLY 125800-02 的 100Mbps 高速背板總線可實現各功能模塊間的無延遲數據交互，確保振動、溫度等關鍵監測數據實時上傳至主控系統，滿足工業設備故障預警的高實時性要求。
2. 強大擴展能力：支持最多 16 個 3500 系列功能模塊擴展，可根據監測需求靈活配置振動、溫度、位移、繼電器等模塊，適配不同設備（汽輪機、壓縮機、風機）的監測場景，無需更換核心框架。
3. 嚴苛環境適配性：-40℃~+85℃超寬溫工作范圍、15g 抗振動能力，能適應油田鉆井平臺、冶金高爐旁等強干擾、高振動場景，解決普通接口模塊易掉線、死機的問題。
4. 智能運維與高可靠：內置模塊故障診斷功能，可通過指示燈與上位機軟件實時反饋模塊狀態，故障時快速定位；支持熱插拔管理，在線更換功能模塊不中斷系統運行，大幅降低生產中斷風險。

應用領域與案例

1. 火力發電廠汽輪機監測系統：某 600MW 燃煤電廠在 3500 監測系統中部署BENTLY 125800-02 作為框架接口模塊，連接 8 個振動監測模塊、4 個溫度監測模塊與 2 個繼電器輸出模塊。高速背板總線確保汽輪機軸振、瓦溫?cái)?shù)據實時傳輸，當某振動模塊故障時，診斷功能立即預警，運維人員熱插拔更換模塊后系統無中斷運行，保障了汽輪機的連續監測。
2. 石化企業壓縮機組集群監測：某石化企業乙烯裝置的壓縮機組集群采用BENTLY 125800-02 構建分布式監測框架，每個機架擴展 12 個功能模塊，覆蓋 4 臺壓縮機組的振動、位移、壓力監測。模塊的擴展能力簡化了系統架構，同步精度確保多機組數據時間戳一致，為集群設備的協同運維提供了精準數據支撐。
3. 軌道交通牽引電機監測：某城市軌道交通車輛段采用BENTLY 125800-02 作為 3500 監測系統的核心接口模塊，連接牽引電機的振動、溫度監測模塊與通信網關。模塊的抗振動設計抵御了列車運行時的沖擊，高速通信確保電機故障數據實時上傳至地面運維中心，實現了牽引電機的遠程故障預警。

競品對比

選型建議與注意事項

1. 選型建議：優先適配 Bently 3500 系列設備狀態監測系統，特別適合需要多模塊擴展、嚴苛環境運行的工業場景（如電廠、石化、軌道交通）；監測點數較多（＞8 個）的場景建議配置雙模塊冗余，提升系統可靠性。
2. 注意事項：安裝時確保模塊與 3500 機架背板接口連接緊固，避免振動導致接觸不良；擴展功能模塊時需按照 3500 系統規范配置地址，禁止地址沖突；定期通過上位機軟件檢查模塊通信狀態與背板總線負載；熱插拔功能模塊前需確認模塊處于 “離線” 狀態，禁止帶電插拔引發總線故障。
