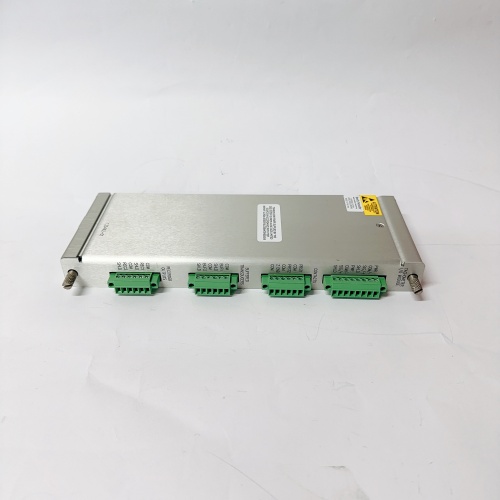

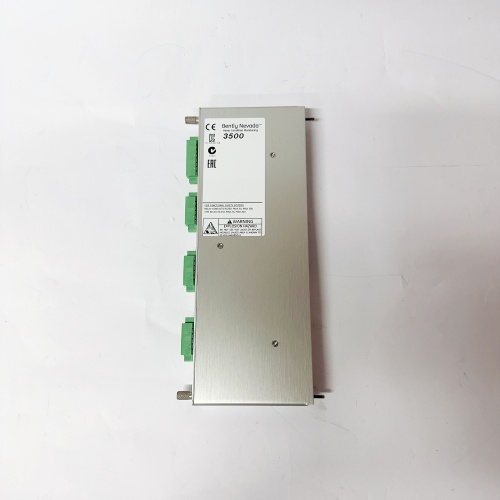

BENTLY 133434-01 是本特利（BENTLY）3500 系列系統的專用轉速 / 鍵相監測模塊，專為旋轉機械設備的轉速測量、相位定位與故障診斷設計，是實現汽輪機、壓縮機、電機等設備運行狀態精準監控的核心組件。BENTLY 133434-01 支持磁電式、光電式轉速傳感器及鍵相傳感器輸入，可實時采集設備轉速、轉子相位、轉頻等關鍵參數，內置的轉速跟蹤算法確保在 0-100000RPM 范圍內的測量精度，為轉子不平衡、不對中、共振等故障診斷提供相位基準數據。BENTLY 133434-01 采用工業級抗干擾電路與加固型硬件設計，具備耐寬溫、抗振動、防電磁干擾的特性，能穩定運行于石油化工、電力能源、冶金礦山等嚴苛工業環境。此外，BENTLY 133434-01 完全兼容 3500 系列機架與主控模塊，支持熱插拔更換與在線參數配置，大幅提升系統運維效率，是旋轉設備轉速與相位監測體系中不可或缺的關鍵部件。
- 品牌 / 型號：BENTLY 133434-01
- 核心采集參數
- 通道配置：2 路轉速輸入通道 + 1 路鍵相輸入通道
- 測量范圍：轉速 0-100000RPM，相位 0-360°
- 精度：轉速 ±0.01RPM（穩態），相位 ±0.1°
- 傳感器適配：磁電式轉速傳感器（300mVpp 最小信號）、光電式傳感器、Bently 3300 系列鍵相傳感器
- 觸發方式：上升沿 / 下降沿觸發（可自定義）
- 電氣與接口參數
- 供電規格：24V DC（由 3500 機架電源模塊供電，支持冗余）
- 輸出信號：4-20mA 模擬量輸出（轉速）、TTL 電平脈沖輸出（鍵相）、繼電器報警輸出（2 路）
- 通信接口：3500 背板總線（與主控模塊數據交互）
- 報警設置：支持超速、低速、轉速波動超限報警
- 環境與物理參數
- 工作溫度：-40℃~+85℃
- 存儲溫度：-55℃~+125℃
- 抗振動：10-2000Hz，15g（符合 IEC 60068-2-6 標準）
- 外形尺寸：160mm×100mm×40mm（3500 系列標準模塊尺寸）
- 防護等級：IP20（機柜內安裝）
- 高精度轉速與相位監測：BENTLY 133434-01 搭載專用轉速跟蹤芯片，±0.01RPM 的穩態轉速精度與 ±0.1° 的相位精度，可精準捕捉轉子微小轉速波動與相位偏移，為故障診斷提供精準的相位基準。
- 寬量程與強適配性：0-100000RPM 的超寬轉速測量范圍，兼容磁電、光電、鍵相等多種傳感器類型，適配不同結構的旋轉設備監測需求，無需更換模塊即可滿足多場景應用。
- 嚴苛環境適應性：-40℃~+85℃超寬溫工作范圍、15g 抗振動能力，能適應海上鉆井平臺、冶金高爐旁等強干擾場景，解決普通轉速模塊在極端環境下測量失準、信號丟失的問題。
- 智能運維與易集成：完全適配 3500 系列機架，支持熱插拔更換；配套的 Bently 設備管理軟件可遠程查看轉速趨勢、相位圖譜，故障時自動記錄報警信息，大幅降低運維難度。
- 燃氣輪機電廠汽輪機轉速監測：某 9HA 級燃氣輪機電廠在 3500 監測系統中部署BENTLY 133434-01 轉速模塊，監測汽輪機高、中、低壓轉子的轉速與鍵相數據。模塊的高精度相位測量為轉子動平衡校正提供了精準基準，成功解決了汽輪機 3000RPM 共振區振動超標問題，機組運行穩定性提升 40%。
- 石化企業壓縮機組轉速保護：某石化企業乙烯裝置的離心式壓縮機組采用BENTLY 133434-01 實現轉速與超速保護，模塊在機組轉速達到額定值 110% 時快速觸發聯鎖停機，避免了超速導致的葉輪破裂事故，保障了裝置安全生產。
- 冶金廠電機轉速監測：某鋼鐵廠軋機驅動電機系統中，BENTLY 133434-01 實時采集電機轉速與鍵相數據，通過轉速波動分析診斷出電機轉子斷條故障，運維人員提前更換轉子，避免了電機燒毀引發的軋機停機事故。
選取工業轉速監測模塊領域的主流產品作為對比，具體信息如下：
- 選型建議：優先適配 Bently 3500 系列設備狀態監測系統，特別適合需要高精度轉速與相位監測的旋轉設備（汽輪機、壓縮機、電機）場景；超速保護關鍵設備建議配置雙模塊冗余，提升可靠性。
- 注意事項：安裝時確保傳感器與被測轉子的間隙符合要求（磁電傳感器 Typ 1mm），避免間隙過大導致信號微弱；接線時區分信號正負極，屏蔽層單端接地減少電磁干擾；定期校準轉速基準（使用標準轉速源）；熱插拔操作需在模塊斷電后進行，禁止帶電插拔引發硬件損壞。
