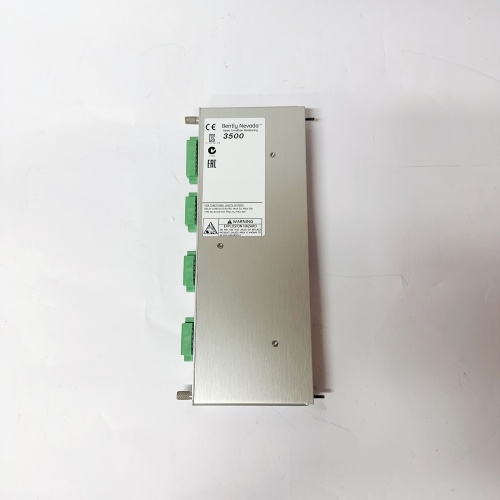

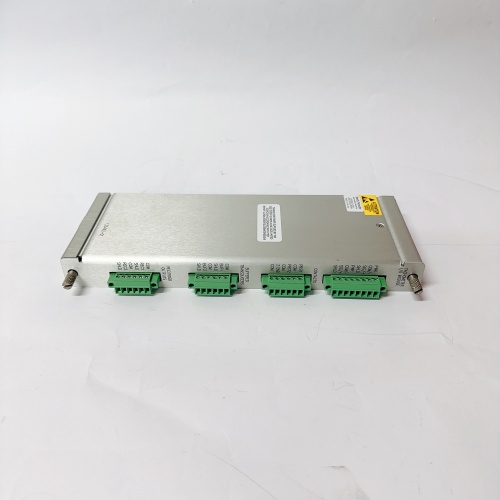

1. 產品概述

2. 產品參數

2.1 核心監測規格

• 輸入通道：2 路獨立電渦流傳感器輸入（適配 3300 XL 系列傳感器）
• 測量范圍：0~25mm（軸位移），0~500μm（軸振動，峰峰值）
• 精度：±0.1% FS（滿量程），分辨率 0.01μm（軸振動）
• 頻率響應：0~10kHz（軸振動），DC~1kHz（軸位移）
• 線性度：±0.25% FS（傳感器全量程范圍內）

2.2 電氣與系統參數

• 傳感器供電：每通道提供 - 24V DC 供電（電渦流傳感器專用），電流≤20mA
• 信號調理：內置前置放大器、線性化電路，支持傳感器校準曲線導入
• 輸出信號：4-20mA 模擬輸出（每通道獨立）、繼電器報警輸出（2 路）
• 診斷功能：傳感器斷線檢測、探頭間隙過大 / 過小報警、模塊內部故障診斷
• 通信接口：3500 系統背板總線（100Mbps），支持?jǐn)?shù)據上傳至框架接口模塊

2.3 環境與機械參數

• 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統標準機架插槽安裝（占 1 個插槽位）

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
• 兼容系統：BENTLY 3500 v4.0~v6.2 機械保護系統，適配 3300 XL 8mm/11mm 電渦流傳感器
• 報警設置：每通道獨立設置高 / 低報警閾值、跳閘閾值、延時時間
• 平均無故障時間（MTBF）：≥250,000 小時（基于 Telcordia 標準）

3. 優勢與特性

1. 高精度軸系監測：BENTLY 133442-01 采用專用電渦流信號調理電路，測量精度達 ±0.1% FS，分辨率 0.01μm，可精準捕捉轉子微小的軸位移 / 振動變化，提前預警軸系故障（如不對中、不平衡）。
2. 傳感器深度兼容：全面適配本特利 3300 XL 系列電渦流傳感器，支持傳感器校準曲線導入，無需額外信號調理設備，直接實現傳感器與模塊的無縫對接，簡化系統集成。
3. 全維度故障診斷：內置傳感器斷線、間隙異常、模塊故障等診斷功能，異常狀態立即觸發報警并上傳至 3500 系統，配合通道狀態指示燈，快速定位故障點，避免因監測失效導致的設備損壞。
4. 防爆與環境適應：ATEX Zone 2 防爆認證適配石化、煤化工等危險環境，-20℃~+60℃寬溫工作范圍覆蓋工業現場常見溫度場景，抗電磁干擾能力強（符合 IEC 61000-6-2 標準），穩定運行于高干擾環境。
5. 靈活聯鎖控制：支持 4-20mA 模擬輸出對接 DCS 系統，2 路繼電器輸出實現超限報警 / 跳閘，可與 3500 系統繼電器模塊配合實現冗余保護，滿足不同設備的軸系保護需求。

4. 應用領域與案例

4.1 應用領域

• 電力行業：火電廠汽輪機組軸位移 / 軸振動監測、燃?xì)廨啓C(jī)電站轉子保護、水電站水輪機組軸系監測
• 石化行業：離心式壓縮機軸振動保護、往復式壓縮機十字頭位移監測、泵組轉子徑向振動監測
• 冶金行業：高爐鼓風風機軸系保護、軋鋼機主電機軸位移監測、煉鋼轉爐配套風機振動保護
• 通用機械：大型電機轉子振動監測、離心機軸位移保護、風機軸系狀態監測

4.2 典型案例

1. 火電廠汽輪機組應用：某華北 600MW 火電廠在汽輪發電機組 3500 保護系統中部署BENTLY 133442-01，2 路通道分別監測高壓轉子軸向位移與低壓轉子徑向振動，當軸向位移超過 1.5mm（跳閘閾值）時，模塊觸發緊急停機聯鎖，成功避免推力軸承燒損事故，模塊測量精度始終保持在 ±0.01mm 以內。
2. 石化廠壓縮機應用：某中石化揚子石化廠在離心式壓縮機保護系統中使用BENTLY 133442-01，適配 3300 XL 8mm 電渦流傳感器，實時監測轉子徑向振動，傳感器斷線檢測功能曾發現 1 路探頭電纜破損，及時更換后避免了監測盲區，壓縮機連續運行 2 年無軸系故障。
3. 冶金廠風機應用：某鋼鐵企業高爐鼓風風機軸系保護系統采用BENTLY 133442-01，精準監測風機轉子軸向竄動，當竄動量超過 0.8mm 時觸發報警，運維人員及時調整風機對中狀態，避免轉子與機殼碰磨，延長風機使用壽命 1 年。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：BENTLY 3500 系統用戶優先選擇BENTLY 133442-01，2 通道設計可滿足單臺設備雙測點監測需求（如軸位移 + 軸振動），減少模塊數量；非 3500 系統用戶可選用本特利獨立式位移監測儀。
2. 場景適配：防爆區域（如石化廠裝置區）、關鍵軸系設備（如汽輪機、壓縮機）必須選用BENTLY 133442-01；單點位移監測場景可選用本特利單通道經濟型模塊。
3. 傳感器匹配：搭配本特利 3300 XL 8mm/11mm 電渦流傳感器時，BENTLY 133442-01 可實現最佳測量精度，無需額外校準；第三方傳感器需確認供電方式（-24V DC）與輸出信號類型。

6.2 注意事項

1. 安裝規范：電渦流傳感器探頭需與轉子表面保持垂直，安裝間隙控制在傳感器線性量程中點（如 8mm 傳感器 Typ 4mm）；模塊接線時區分傳感器電源、信號、地線，避免接反導致傳感器損壞。
2. 參數配置：通過 3500 System Software 導入傳感器校準曲線，設置軸位移 / 軸振動的報警 / 跳閘閾值（參考設備廠家規范），振動監測需啟用數字濾波功能（如 10Hz~1kHz）。
3. 故障處理：出現傳感器間隙異常報警時，檢查探頭安裝間隙與轉子表面平整度；位移數據漂移時，重新校準傳感器與模塊，必要時更換探頭。
4. 維護校準：定期（每年）對模塊進行精度校準（使用標準位移校準臺）；檢查傳感器探頭表面油污、灰塵，避免影響測量精度，每半年清潔一次探頭。
