產品描述

產品參數

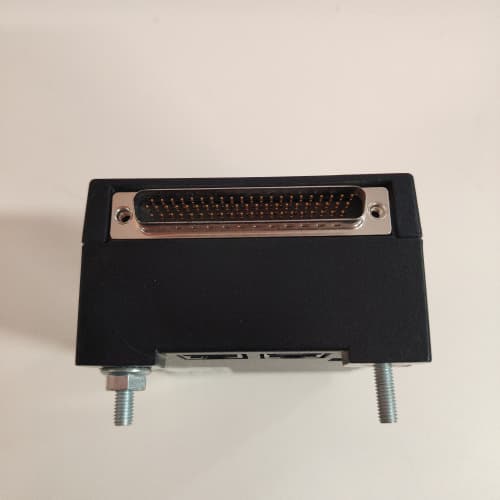

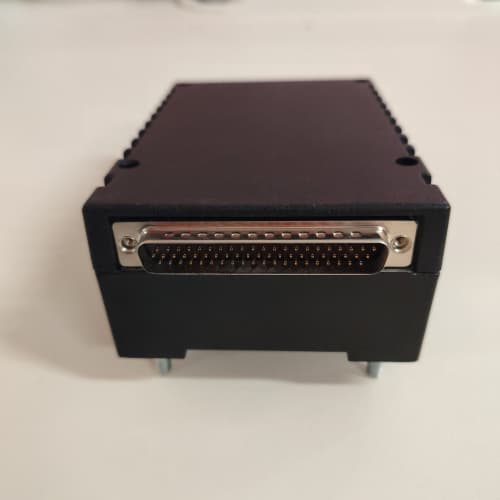

• 品牌 / 型號：GE IS220TRPAH2A
• 核心采集參數：
  • 通道數量：16 路熱電偶輸入（獨立隔離，每通道可單獨配置熱電偶類型）
  • 支持熱電偶類型：K、J、T、E、S、R、B、N 型
  • 測量范圍：-200℃~1800℃（依熱電偶類型而定，如 K 型：-200℃~1372℃）
  • 精度：±0.2℃（0℃~1000℃）、±0.5% FS（超出范圍）
  • 分辨率：0.1℃
  • 冷端補償：內置高精度自動冷端補償（精度 ±0.1℃）
• 信號處理與系統參數：
  • 采樣速率：10Hz / 通道（同步采樣）
  • 隔離等級：通道間 2500V AC 隔離，模塊與系統間 3000V AC 隔離
  • 通信接口：Mark VIe 系統 SBUS 總線（直接對接處理器模塊）
  • 診斷功能：通道開路 / 短路檢測、熱電偶類型不匹配報警、冷端補償故障預警
• 電氣與環境參數：
  • 工作電壓：24V DC（由 Mark VIe 機柜電源模塊供電，支持冗余輸入）
  • 功耗：≤15W
  • 工作溫度：-25℃~+70℃
  • 存儲溫度：-40℃~+85℃
  • 濕度：5%~95%（無冷凝，防鹽霧 / 霉菌）
  • 電磁兼容：符合 IEC 61000-6-2、IEC 61000-4-3（抗輻射干擾 Level 3）
• 物理與認證參數：
  • 尺寸：160mm×100mm×40mm（Mark VIe 標準模塊尺寸）
  • 安裝方式：Mark VIe 機柜插槽安裝（支持帶電熱插拔）
  • 認證標準：CE、FCC、UL 508、IEC 61508（SIL 2 安全認證）

優勢與特點

1. 多類型熱電偶兼容與高精度采集：GE IS220TRPAH2A 支持 8 種主流熱電偶類型，內置高精度冷端補償與線性化算法，測量精度達 ±0.2℃，可滿足工業現場不同溫度范圍、不同精度要求的監測需求。
2. 全隔離抗干擾設計：通道間、模塊與系統間雙重電氣隔離，有效抵御工業現場電磁干擾與共模電壓影響，避免信號串擾，即使在變頻器、電機等高干擾設備旁也能穩定采集數據。
3. 極端環境適應性：-25℃~+70℃超寬溫工作范圍，抗振動（5-2000Hz，15g）、抗沖擊能力強，可直接部署于鍋爐爐膛旁、冶金軋機附近等惡劣環境，無需額外溫控或屏蔽措施。
4. 智能診斷與預警：內置通道開路 / 短路、冷端補償故障等診斷功能，可實時預警溫度采集異常，配套 Mark VIe 軟件可遠程查看故障信息，大幅縮短故障排查時間。
5. 熱插拔與無縫集成：支持帶電熱插拔，系統不停機即可更換模塊；直接接入 Mark VIe 系統 SBUS 總線，無需額外信號調理設備，與處理器、輸出模塊協同性優異，數據傳輸延遲≤1ms。

應用領域與案例

1. 燃氣輪機電廠燃燒室溫度監測：
   案例：某 9HA 級燃氣輪機電廠采用GE IS220TRPAH2A 采集燃燒室火焰筒、渦輪葉片附近的溫度信號（K 型熱電偶），模塊的高精度冷端補償確保溫度采集誤差≤0.3℃，通道短路診斷功能多次預警熱電偶斷線故障，避免了因溫度監測失效導致的機組超溫損壞。
2. 石化企業反應釜高溫監測：
   案例：某石化企業加氫反應釜系統部署GE IS220TRPAH2A，接入 S 型熱電偶采集反應釜內壁溫度（0℃~1600℃），模塊的寬溫工作特性適配反應釜區高溫環境，獨立隔離通道避免了多測點間的信號干擾，為反應釜溫度精準控制提供了可靠數據。
3. 冶金廠高爐熱風爐溫度采集：
   案例：某鋼鐵廠 3200m3 高爐熱風爐采用GE IS220TRPAH2A 監測熱風出口、燃燒室溫度（B 型熱電偶），模塊的抗振動設計抵御了高爐鼓風機的振動影響，16 通道集成設計減少了模塊數量，降低了系統故障率，熱風溫度采集精度穩定在 ±0.5℃以內。

競品對比

選型建議與注意事項

1. 選型建議：
   • 優先適用于 GE Mark VIe 控制系統的多測點熱電偶溫度采集場景，尤其推薦燃氣輪機燃燒室、石化反應釜、冶金高爐等高溫、高精度監測需求的項目；
   • 高溫（＞1000℃）監測選擇支持 S/R/B 型熱電偶的配置，常規溫度監測可選 K/J 型配置，冗余監測需求配置雙GE IS220TRPAH2A 模塊。
2. 注意事項：
   • 安裝時確保熱電偶補償導線與模塊接線匹配（正負極對應），補償導線屏蔽層單端接地（接地電阻≤4Ω），避免冷端補償誤差；
   • 每通道需通過 Mark VIe 組態軟件準確配置熱電偶類型，禁止混用不同類型熱電偶于同一模塊且未做參數調整；
   • 定期（每 12 個月）對模塊進行校準，檢查冷端補償精度與通道隔離性能，高濕環境需為模塊加裝除濕裝置；
   • 熱插拔操作前需確認模塊處于 “離線” 狀態，禁止帶電插拔時觸碰模塊金手指，防止靜電損壞通道電路。
