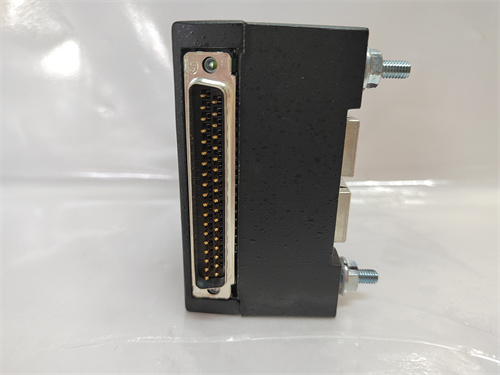

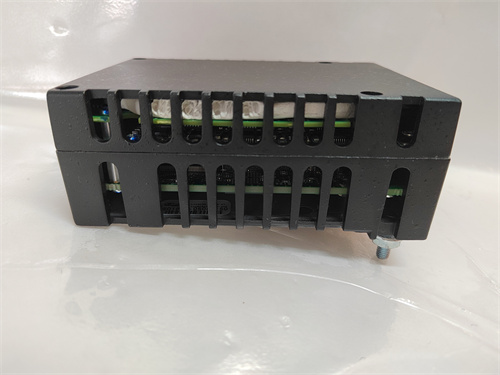

1. 產品概述

2. 產品參數

2.1 核心采集規格

• 輸入通道：4 路振動 / 位移信號輸入（兼容電渦流傳感器、加速度傳感器）
• 采集精度：±0.1% FS（滿量程），16 位 AD 轉換
• 測量范圍：振動速度 0~50mm/s、位移 0~500μm（可配置）
• 采樣頻率：1kHz~10kHz 可調（最高 10kHz）
• 信號調理：內置前置放大器（支持電渦流傳感器 - 24V DC 供電）

2.2 通信與電氣參數

• 通信接口：Mark VIe 系統 SPI 總線（冗余通信鏈路），支持 Modbus TCP/IP 擴展
• 工作電源：24V DC ±10%（雙路冗余輸入）
• 功耗：≤10W（正常工作狀態）
• 絕緣耐壓：輸入通道與通信接口間耐壓 2500V AC（1min）
• 輸出信號：4~20mA 模擬量輸出（振動有效值）、開關量報警輸出（4 路）

2.3 環境與機械參數

• 工作溫度：-20℃~+70℃（工業級寬溫）
• 存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 防護等級：IP20（機柜安裝），可選 IP65 防護外殼（現場安裝）
• 尺寸：100mm×140mm×35mm（長 × 寬 × 高）
• 安裝方式：Mark VIe 標準機柜（35mm DIN 導軌兼容）

2.4 認證與兼容性

• 認證資質：CE、UL 61010-1、TüV SIL 2 認證（符合 IEC 61508）、RoHS 合規
• 兼容系統：GE Mark VIe 汽輪機 / 燃?xì)廨啓C(jī)控制系統、Bently Nevada 振動傳感器、第三方 PLC/DCS（通過 4~20mA 對接）
• 診斷功能：通道故障自診斷、傳感器斷線報警、振動超限預警、歷史數據存儲（≥1000 條）
• 平均無故障時間（MTBF）：≥350,000 小時（基于 Telcordia SR-332 標準，40℃）

3. 優勢與特性

1. 高精度振動采集：GE IS220PVIBH1A 采用 16 位 AD 轉換與 ±0.1% FS 高精度采集，可精準捕捉旋轉機械的微小振動變化，實現早期故障（如轉子不平衡、軸承磨損）的精準識別，避免設備惡性故障發生。
2. 多傳感器兼容：支持電渦流傳感器（位移監測）、加速度傳感器（振動速度 / 加速度監測），無需額外信號調理模塊，適配不同類型旋轉機械的監測需求，簡化系統集成。
3. 冗余通信保障：通過 SPI 總線冗余通信與控制系統交互，鏈路故障時自動切換，確保振動數據連續上傳，滿足電站旋轉機械 “7×24 小時” 監測需求。
4. 在線校準與預警：支持遠程在線校準（無需拆機），內置振動超限預警算法，可通過開關量輸出觸發設備保護動作（如降負荷、停機），大幅提升設備運行安全性。
5. 強抗干擾設計：輸入通道與通信接口高壓隔離，具備 EMC Class 3 抗干擾能力，可抵御電站強電磁環境（如發電機、變頻器輻射）的干擾，保證采集數據穩定可靠。

4. 應用領域與案例

4.1 應用領域

• 電力行業：汽輪機轉子振動監測、燃?xì)廨啓C(jī)渦輪葉片振動監測、發電機定子 / 轉子位移監測
• 石化行業：壓縮機振動監測、泵組位移監測、風機健康狀態預警
• 冶金行業：高爐風機振動監測、軋機主軸位移監測、煉鋼轉爐配套電機振動預警
• 軌道交通：機車牽引電機振動監測、軌道風機健康狀態監測

4.2 典型案例

1. 百萬千瓦級汽輪機組應用：某華東火力發電廠在百萬千瓦級汽輪發電機組中部署GE IS220PVIBH1A，采集汽輪機高壓缸、低壓缸轉子振動信號，采樣頻率設置為 5kHz，實時上傳至 Mark VIe 控制系統，成功預警 1 次轉子不平衡故障，避免機組非計劃停機，減少經濟損失超 500 萬元。
2. 燃?xì)廨啓C(jī)電站應用：某華北 9F 級燃?xì)廨啓C(jī)電站采用GE IS220PVIBH1A 監測渦輪葉片振動狀態，通過振動頻譜分析識別葉片裂紋早期征兆，提前安排檢修，保障燃?xì)廨啓C(jī)連續運行 180 天無故障。
3. 鋼廠高爐風機應用：某大型鋼鐵企業在高爐風機系統中使用GE IS220PVIBH1A，監測風機主軸振動與軸承位移，振動超限時觸發降負荷指令，風機故障率降低 70%，維護成本減少 40%。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：GE Mark VIe 汽輪機 / 燃?xì)廨啓C(jī)控制系統項目?jī)?yōu)先選擇GE IS220PVIBH1A；第三方控制系統需確認 4~20mA / 開關量輸出兼容性。
2. 場景適配：汽輪機 / 燃?xì)廨啓C(jī)等高精度旋轉機械監測選擇GE IS220PVIBH1A（10kHz 采樣）；普通風機 / 泵組監測可選用簡化版振動模塊。
3. 傳感器配套：搭配電渦流傳感器（位移監測）時選擇標配前置放大器的GE IS220PVIBH1A；加速度傳感器監測可選用基礎版本。

6.2 注意事項

1. 傳感器接線：電渦流傳感器線纜選用專用屏蔽線，屏蔽層單端接地（模塊端），與動力電纜間距≥1m，避免電磁干擾導致采集數據失真。
2. 參數配置：根據設備類型設置測量范圍（如汽輪機轉子位移 0~200μm）、采樣頻率（關鍵設備建議 5kHz 以上），確保監測精度匹配需求。
3. 校準周期：建議每 6 個月進行一次在線校準，每年進行一次離線標定，確保采集精度符合標準；校準前備份模塊配置參數。
4. 故障處理：出現傳感器斷線報警時，先檢查線纜連接與傳感器安裝狀態；數據采集異常時，排查模塊供電與通信鏈路，必要時更換通道或模塊。
