產品概述

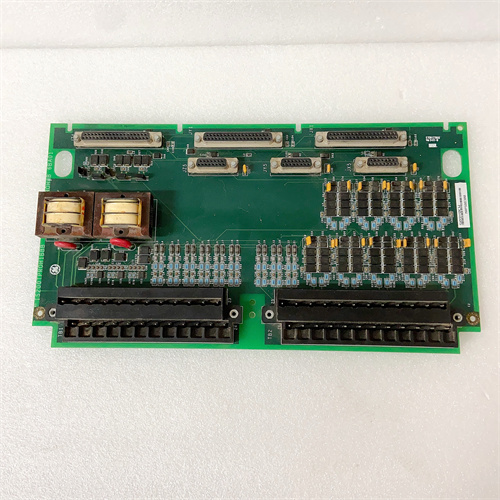

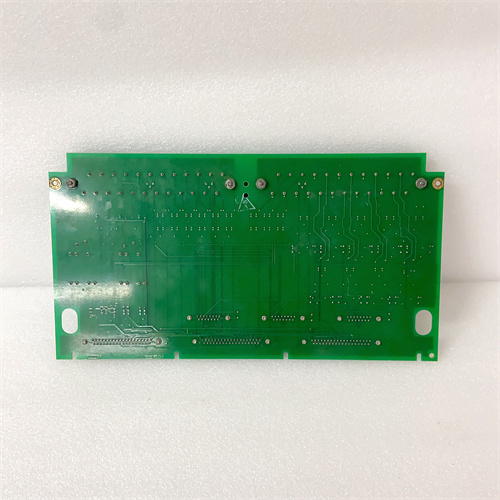

GE IS200TPROH1BBB 是通用電氣（GE）旗下 Mark VI 燃?xì)廨啓C和蒸汽輪機控制系統 中的一個關鍵組件，具體而言，它是一個三冗余（TMR）保護繼電器輸出模塊。該模塊屬于Mark VI系統TMR I/O包中的專用硬件，其核心功能是為燃?xì)廨啓C、蒸汽輪機等關鍵旋轉機械提供最高等級的緊急停機（ESD）和順序保護輸出。GE IS200TPROH1BBB 內部集成了三套獨立的繼電器輸出電路，每套電路由Mark VI三冗余控制器（TMR）中的一個獨立通道控制，最終通過高質量的硬接線表決邏輯驅動現場執行機構（如停機電磁閥、燃料切斷閥）。對于發電、油氣等不容有失的工業領域，選擇GE IS200TPROH1BBB（產品鏈接：https://www.example.com/ge-is200tproh1bbb）意味著為您的透平機械保護系統配備了符合SIL 3等級的、能夠容忍任何單點故障的“終極安全執行器”，是保障機組和人員安全的最后一道硬件防線。

產品參數

• 系統架構：專為GE Mark VI TMR（三重模件冗余）系統設計，是保護I/O包的一部分。

• 模塊功能：三冗余保護繼電器輸出模塊。型號中的“TPRO”可能代表“Turbine Plant Relay Output”（透平裝置繼電器輸出）。

• 輸出配置：提供多組（通常為3組或更多）完全獨立且三重冗余的繼電器輸出觸點。每組輸出由三個獨立的繼電器（分別來自三個控制通道）通過“三取二”硬件表決后，驅動一個最終的執行機構。

• 繼電器觸點規格：輸出繼電器通常為高可靠性、長壽命的工業級繼電器，觸點容量可能為5A @ 30VDC或2A @ 120VAC，用于直接驅動中小功率負載或作為中間繼電器的驅動信號。

• 輸入邏輯：接收來自三個獨立的Mark VI控制通道的保護跳閘信號（通常為干觸點或電平信號）。

• 表決機制：采用硬件電路實現“三取二”表決邏輯。只有當三個輸入信號中至少兩個一致要求動作時，對應的最終輸出繼電器才會動作，確保單一控制器通道故障不會導致誤動或拒動。

• 診斷與監視：模塊具備自檢功能，能夠監測內部電源、繼電器線圈狀態及表決電路的健康狀況，并將狀態反饋給控制器。

• 電氣連接：通過高可靠性的端子排進行接線。

• 安全認證：設計符合燃機控制和安全相關系統的嚴苛標準，支持達到高安全完整性等級（SIL 3）。

優勢與特點

1. 基于硬件表決的至高安全性與可用性：GE IS200TPROH1BBB 的核心優勢是其內置的、獨立于控制器的硬件“三取二”表決機制。這種架構提供了最高的硬件故障裕度，能夠容忍三個控制通道中的任何一個發生任何類型的故障（包括危險故障），而不會導致保護功能的誤動或失效，同時保證了保護系統在單點故障后的持續可用性，這是實現安全與可用性完美平衡的關鍵。

2. 與Mark VI TMR系統的原生深度集成：該模塊是專為Mark VI TMR環境設計的專用保護部件。它與TMR控制器的同步、通信和診斷完全集成，通過統一的工程工具（如ToolboxST）進行配置和測試，確保了整個保護回路從邏輯解算到最終執行的完整性和一致性。

3. 高可靠性設計與長壽命：采用工業級繼電器和經過驗證的固態表決電路，所有元件均針對燃機控制柜內可能存在的振動、高溫和電氣噪聲環境進行選型和設計，確保了長達數十年的免維護可靠運行。

4. 簡化的維護與測試能力：模塊設計支持在不中斷機組運行的情況下（通過控制器工具）對每個冗余通道的輸出進行在線測試，驗證其動作正確性。清晰的LED狀態指示也有助于快速定位故障。

應用領域與案例

GE IS200TPROH1BBB 幾乎專門用于以GE Mark VI系統作為保護的燃?xì)廨啓C、蒸汽輪機機組。

• 案例一：9F級聯合循環燃?xì)廨啓C緊急停機系統
  在一臺9F燃機中，GE IS200TPROH1BBB 模塊負責執行最重要的保護命令，如超速跳閘、火焰丟失跳閘、軸承振動高高跳閘等。當TMR控制器中兩個或以上通道解算出跳閘條件時，該模塊對應的一組表決后的繼電器觸點閉合，直接驅動燃料快速截止閥的電磁閥失電，在毫秒級內切斷所有燃料供應，確保機組安全停機。其硬件冗余確保了即使保護控制器的一個通道在故障瞬間誤發或不發信號，正確的保護動作依然100%執行。

• 案例二：抽汽供熱式蒸汽輪機保護
  在工業園區的供熱蒸汽輪機上，GE IS200TPROH1BBB 用于執行抽汽壓力過高、凝汽器真空過低、潤滑油壓過低等保護。其多組輸出可以分別驅動主汽門關閉、抽汽逆止門關閉等不同執行機構。模塊的可靠性與燃?xì)廨啓C應用場景相同，確保了在保障電力供應的同時，工業供熱管網的安全。

與競品對比

與采用軟件表決或“二取一”架構（1oo2D）的保護系統（如某些第三方安全PLC或簡化配置的DCS）相比，GE IS200TPROH1BBB 所代表的硬件TMR表決架構在安全性和可用性方面具有理論上的最高等級。軟件表決可能受到共因故障（如軟件缺陷、操作系統故障）的影響，而純硬件表決將風險降至最低。與同樣采用硬件TMR架構的ICS Triplex或Triconex的專用保護模塊相比，GE IS200TPROH1BBB 的優勢在于其與GE Mark VI透平控制器和整個燃機控制邏輯的無縫原生集成。它是為透平機械保護量身定制的解決方案，而非通用安全平臺，因此在信號接口、診斷和工程環境上對燃機應用更友好。

選型建議與注意事項

1. 選型建議：

   • 嚴格的系統匹配：該模塊必須用于GE Mark VI TMR系統。選型前需確認燃機控制系統的確切版本和I/O包型號。

   • 明確保護需求：根據保護邏輯清單，確定需要多少組獨立的、三重冗余的保護輸出，以及每組輸出驅動的負載（電磁閥、繼電器）的電氣參數（電壓、電流、類型）。

   • 核對部件號：GE IS200TPROH1BBB 是基礎型號，但完整的部件號可能包含更多后綴。采購時必須提供機架上模塊標簽所示的完整代碼，以確保硬件版本和固件完全兼容。

   • 考慮測試和維護接口：規劃如何利用Mark VI系統的測試工具對模塊進行定期功能測試，這可能涉及額外的測試端子或軟件授權。

2. 注意事項：

   • 專業的工程與安裝：保護回路的設計、安裝和調試必須由經過GE Mark VI系統專業培訓的工程師執行，并嚴格遵守燃機安全規范。

   • 負載匹配與保護：確保模塊輸出繼電器的觸點容量完全滿足負載要求。對于感性負載，必須采取適當?shù)臏缁』蚶擞恳种拼胧?/p>

   • 定期功能測試：根據安全生命周期要求，必須制定并嚴格執行對GE IS200TPROH1BBB（產品鏈接：https://www.example.com/ge-is200tproh1bbb）及其整個保護回路的定期功能測試計劃，以發現可能存在的危險隱匿故障。測試應在安全可控的條件下（如機組停機或低負荷時）進行。

   • 禁止擅自修改：模塊內部的表決邏輯和接線是出廠時設定的，嚴禁在現場進行任何形式的修改。任何變更都必須經過嚴格的安全評審并由原廠或授權服務機構實施。
