產品概述

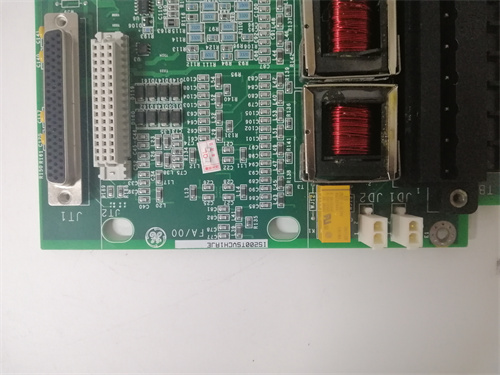

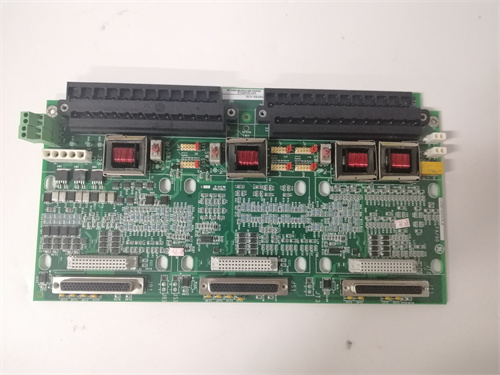

GE IS200TSVCH1A 是美國通用電氣公司（GE）為其 Mark VIe 燃?xì)廨啓C(jī)與蒸汽輪機控制系統設計的一款關鍵信號接口與調理模塊。Mark VIe是應用于發電領域的高端分布式控制平臺。具體而言，GE IS200TSVCH1A 是一款熱電偶輸入端子板。它的主要功能是接收來自現場熱電偶傳感器（用于測量高溫，如燃?xì)廨啓C(jī)排氣溫度、鍋爐煙氣溫度等）產生的微弱毫伏級信號，并提供必要的信號調理、冷端補償和電氣隔離，再將處理后的標準信號傳送給上級的模擬量輸入模塊或直接饋入系統背板。這款 IS200TSVCH1A 模塊是精確、可靠地獲取高溫關鍵工藝參數的第一道關口，其性能直接影響溫度控制的精度和機組保護系統的可靠性。

產品參數

• 產品型號： IS200TSVCH1A

• 品牌： 通用電氣（GE）

• 所屬系統： Mark VIe 控制系統

• 模塊類型： 熱電偶信號調理端子板

• 輸入信號類型： 支持多種熱電偶類型（如 J、K、E、T、R、S、B、N 型等），具體可通過跳線或配置選擇。

• 輸入通道數： 通常為多通道設計，例如8路或16路獨立輸入。

• 主要功能：

  • 信號放大： 將熱電偶產生的微弱電壓信號進行線性放大。

  • 冷端補償： 內置高精度冷端補償電路，以補償端子板連接處（冷端）的環境溫度變化對測量精度的影響。

  • 電氣隔離： 通道間及通道與系統側之間提供電氣隔離，防止地環路干擾和高壓竄入，保護系統安全。

  • 濾波： 集成硬件濾波器，抑制高頻噪聲。

  • 開路檢測： 能夠檢測熱電偶回路是否斷線。

• 輸出信號： 將調理后的信號轉換為標準的模擬電壓或電流信號（如±10V或4-20mA），供后續A/D轉換模塊采集；或直接輸出數字量至系統背板。

• 精度： 高精度設計，通常整體精度（包括冷端補償）可達±0.5°C或更優。

• 工作溫度： 設計用于工業控制柜環境，其自身的冷端補償傳感器需安裝在模塊上以感知環境溫度。

• 連接方式： 通過可插拔的接線端子連接現場熱電偶導線，通過另一側連接器與系統背板或下游模塊對接。

• 配置方式： 熱電偶類型選擇通常通過板上的跳線或DIP開關設置。

優勢與特點

1. 高精度與專用信號調理： GE IS200TSVCH1A 專為苛刻的熱電偶測量而優化。其精密的放大電路和自動冷端補償技術，確保了在寬溫范圍內都能獲得高精度的溫度測量，這是通用模擬量輸入模塊難以比擬的。

2. 卓越的可靠性與隔離保護： 模塊提供強大的電氣隔離，能夠承受工業現場常見的共模電壓和噪聲干擾。這種隔離不僅保證了測量信號的純凈，更將現場側可能出現的故障（如熱電偶套管破損導致高壓）隔離在安全范圍內，保護了昂貴的控制系統核心。

3. 簡化系統集成： 作為Mark VIe系統的標準組件，GE IS200TSVCH1A 在機械和電氣上與系統機架完美兼容。它將復雜的信號調理功能集成在端子板層級，簡化了系統設計，減少了外部信號調理器的需求。

4. 便捷的維護與診斷： 模塊化的端子板設計支持熱插拔更換（在系統允許條件下）。開路檢測功能能及時提醒維護人員熱電偶或線路故障，便于快速定位問題。清晰的通道標識和接線端子也簡化了日常檢查和維護。

5. 靈活的通道配置： 支持多種熱電偶類型，并通過硬件跳線即可重新配置，使得同一塊板卡能夠適應不同測量點的需求，提高了備件的通用性和靈活性。

應用領域與案例

GE IS200TSVCH1A 模塊專門用于采用Mark VIe控制系統的燃?xì)廨啓C(jī)、蒸汽輪機和大型工業旋轉機械的溫度監測。

• 應用領域：

  • 聯合循環與簡單循環燃?xì)廨啓C(jī)電站

  • 大型蒸汽輪機電站

  • 壓縮機站與大型工業透平機械

  • 需要高精度溫度監測的關鍵工業過程

• 應用案例：
  在一臺9F級燃?xì)廨啓C(jī)中，監測透平排氣溫度對于評估機組效率和實現保護至關重要。數十支K型熱電偶被安裝在排氣擴散段。這些熱電偶的導線被引入控制柜，分別連接到多塊 GE IS200TSVCH1A 熱電偶輸入端子板的通道上。IS200TSVCH1A 模塊為每路信號提供獨立的放大、冷端補償和隔離，并將處理后的標準信號發送給Mark VIe系統的模擬量輸入模塊進行數字化?？刂葡到y(tǒng)根據這些精確的溫度數據來調整燃料量、優化燃燒，并在溫度超限時發出報警或執行保護跳機。IS200TSVCH1A 的可靠性是保障這一關鍵監測鏈正常運行的基礎。

與競品對比

• vs. 通用模擬量輸入模塊直接連接熱電偶： 通用模塊通常不具備專業的冷端補償或僅有低精度補償，且隔離和抗干擾能力較弱，測量精度和長期穩定性無法滿足透平機械等高要求應用。IS200TSVCH1A 是專用的、經過優化的解決方案。

• vs. 獨立的外部溫度變送器： 使用“熱電偶+獨立變送器”方案會增加每個測點的成本、接線復雜性和故障點。IS200TSVCH1A 作為集成在控制系統內的多通道調理板，提供了更高的集成度、更優的性價比和更便捷的統一管理。

• vs. Mark VIe系統其他模擬量輸入板： Mark VIe系統也有通用模擬量輸入板。IS200TSVCH1A 的專長在于處理低電平、易受干擾的熱電偶信號，其內部電路設計針對此類信號進行了特殊優化，性能更佳。

選型建議與注意事項

1. 確認熱電偶類型與系統兼容： 必須明確現場使用的熱電偶分度號（如K、E、J等），并確保 IS200TSVCH1A 支持該類型。同時確認其與Mark VIe機架型號及后續A/D模塊的兼容性。

2. 規范熱電偶安裝與接線：

   • 必須使用與熱電偶分度號匹配的補償導線連接至端子板。

   • 補償導線與普通銅導線的連接點（即冷端）應盡量靠近端子板，并保持該區域溫度均勻穩定。

   • 接線應牢固，避免虛接引入接觸電勢誤差。

3. 正確設置跳線與組態： 根據熱電偶類型，準確設置板卡上的跳線或DIP開關。在控制系統軟件中，需對相應通道進行正確的信號類型和量程組態。

4. 環境溫度影響： 模塊的冷端補償傳感器感知的是其安裝處的環境溫度。應確保模塊安裝在控制柜內溫度相對穩定、無局部熱源（如散熱器、電源）直吹的位置，以保證補償精度。

5. 定期校驗與維護： 對于關鍵溫度測點，建議定期（如大修期間）對包括 IS200TSVCH1A 端子板在內的整個測量回路進行系統校驗。更換模塊時，需重新設置跳線并核對軟件組態。注意檢查補償導線絕緣是否完好。
