產品介紹

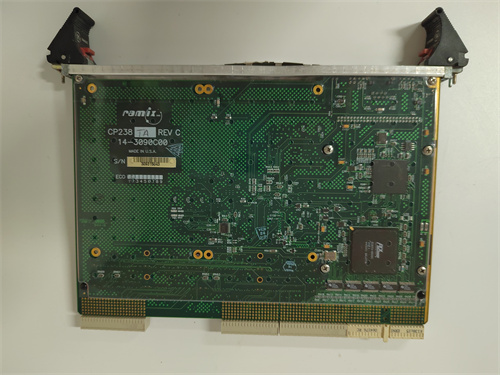

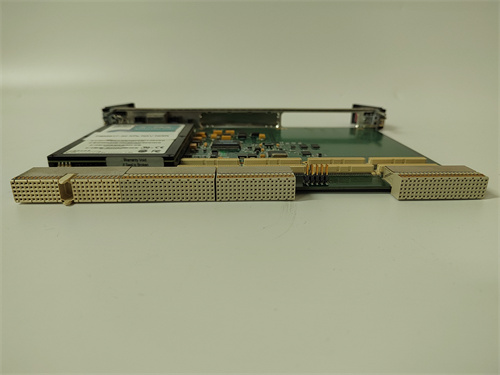

GE CP238TA 是美國通用電氣（GE）旗下工業自動化產品線中一款可編程邏輯控制器（PLC）的控制處理器模塊。該模塊是GE系列PLC系統的核心大腦，負責執行用戶編寫的控制邏輯、處理輸入/輸出數據、管理通信任務以及提供系統診斷。作為一款廣泛用于工業自動化領域的控制器，GE CP238TA 以其可靠性和處理能力，適用于從簡單的機械設備控制到中等復雜度的過程監控等多種應用場景。深入了解GE CP238TA 的功能特性，是進行系統設計、編程和維護的基礎。這款模塊體現了GE在自動化控制領域?qū)⒎€(wěn)定性能與實用功能相結合的設計理念。

產品參數

• 產品類型：可編程邏輯控制器（PLC）中央處理單元（CPU）。

• 所屬系列：屬于GE公司的系列90-30（Series 90-30） PLC家族。

• 處理器性能：采用32位微處理器，提供中等水平的邏輯處理速度和數據運算能力，適用于大多數順序控制和過程調節任務。

• 內存容量：

  • 用戶程序存儲器：通常具備數十KB的存儲空間，用于存儲梯形圖邏輯、功能塊等控制程序。

  • 數據寄存器：提供足夠的寄存器空間用于存儲變量、計時器/計數器值及中間運算結果。

• I/O擴展能力：通過GE 90-30系列專用的背板總線，可以連接本地I/O模塊，支持的數字量和模擬量I/O點數可達數百點，具體取決于配置。

• 通信接口：

  • 集成串行端口：通常至少配備一個RS-232/RS-485串行通信端口，支持SNP（串行網絡協議）、Modbus RTU等協議，用于連接編程器、人機界面（HMI）或與其他設備通信。

  • 可選通信模塊：可通過在機架上添加專用通信協處理器模塊（如以太網模塊、Genius總線接口模塊等）來擴展網絡功能。

• 編程軟件：使用GE Fanuc的VersaPro或后期更先進的Proficy Machine Edition（PME） 軟件進行硬件配置、編程（支持梯形圖、語句表等）、調試和在線監控。

• 實時時鐘：通常內置硬件實時時鐘（RTC），用于時間戳記錄和基于時間的控制。

• 電池備份：配備鋰電池，用于在系統斷電時保持用戶程序、數據寄存器和實時時鐘的運行。

優勢與特點

1. 高可靠性與堅固性：GE CP238TA 設計用于工業環境，能夠承受典型的溫度波動、振動和電氣噪聲，確?？刂葡到y(tǒng)的長期穩定運行，減少意外停機。

2. 良好的兼容性與擴展性：作為Series 90-30系列的核心，它與該系列豐富的數字量/模擬量I/O模塊、專用功能模塊（如高速計數、運動控制）和通信模塊完全兼容，用戶可以根據應用需求靈活構建和擴展系統。

3. 直觀的編程與維護：配合GE成熟的編程軟件，工程人員可以方便地進行邏輯開發、系統調試和故障診斷。模塊上的狀態指示燈（如運行、故障、電池狀態）提供了快速的現場狀態判斷。

4. 經濟的自動化解決方案：在滿足中等復雜控制需求的前提下，GE CP238TA 提供了具有競爭力的性價比，是中小型自動化項目或大型系統中獨立單元控制的理想選擇。

5. 長期的產品支持：盡管Series 90-30系列已進入成熟期，但GE及其全球服務網絡仍提供長期的技術支持和備件供應，保護了用戶的投資。對于現有系統的維護和改造，GE CP238TA 仍是可靠且直接的備件選擇。

應用領域與案例

GE CP238TA 及其系列90-30 PLC廣泛應用于多個行業的離散和過程控制。

• 案例一：汽車零部件裝配線控制
  在一條自動化裝配線上，多個氣缸、伺服電機和傳感器需要協調工作。GE CP238TA 作為主控制器，執行復雜的順序邏輯，控制各工位的動作順序和節拍，并通過I/O模塊與現場設備交互，確保裝配流程的精確和高效。

• 案例二：水處理廠加藥與過濾系統
  在中小型水廠，該控制器用于管理加藥泵的啟停和頻率調節（通過模擬量輸出或通信）、過濾池的反沖洗順序以及多個水池的液位連鎖控制。其可靠性和對模擬量處理的能力滿足了過程控制的基本要求。

• 案例三：包裝機械控制
  在一臺自動包裝機上，CP238TA 負責控制送膜、制袋、計量填充、封口和輸出等動作。它可以處理來自光電傳感器和編碼器的信號，實現精確的定位和速度同步，并通過串口與觸摸屏連接，方便操作員設定參數和監控狀態。

與競品對比

與同時代或類似定位的其他品牌PLC（如羅克韋爾自動化MicroLogix 1500、西門子SIMATIC S7-300（低端型號）、施耐德電氣Modicon Quantum（小型配置））相比，GE CP238TA 的特點在于：

• 系列90-30生態系統內平衡：它在GE自身的90-30系列中提供了性能與成本的平衡點，擁有該系列完整的模塊化擴展優勢，但在處理速度和高級功能上不如更頂級的系列（如GE RX3i）。

• 通信架構特點：其標準配置側重于串行通信，而將高速網絡（如以太網）作為可選模塊。這與一些將以太網端口作為標準配置的新一代緊湊型控制器有所不同。

• 市場定位與遺留系統支持：目前其主要市場角色是現有龐大安裝基數的備件和維護市場。對于新項目，工程師更傾向于選擇更新的平臺，但對于已運行該系列的系統，CP238TA 是維持生產連續性的關鍵。

• 軟件工具鏈：其編程軟件（VersaPro/PME）與GE更高端的產品線共享部分平臺，對于熟悉GE環境的用戶有一定便利性。

選型建議與注意事項

1. 評估控制需求：明確應用所需的I/O點數、程序容量、掃描周期要求以及通信需求。確保GE CP238TA 的處理能力和內存能夠滿足當前及未來可預見的擴展。

2. 規劃系統配置：根據I/O清單，選擇合適的數字量/模擬量模塊、電源模塊和機架。注意計算總背板電流消耗，確保電源容量足夠。

3. 備份程序與參數：在對現有控制器進行維護或更換前，務必使用編程軟件將用戶程序、配置參數和數據寄存器內容完整上傳并備份。這是防止程序丟失的最重要步驟。

4. 注意電池狀態：定期檢查CPU模塊上的電池狀態指示燈。在計劃性停機或更換模塊時，應及時更換電池，以防止程序和數據因斷電而丟失。

5. 接地與布線規范：良好的安裝習慣是穩定運行的基礎。確?？刂破鳈C(jī)柜有良好的接地，將信號線與動力線分開敷設，并使用屏蔽線以減少干擾。

6. 通過可靠渠道采購：由于可能用于關鍵設備的維護，建議通過GE授權經銷商或可靠的工業自動化備件供應商采購，以確保獲得正品和可靠的質量。在更換控制器后，需進行全面的功能測試，驗證所有控制邏輯和I/O動作是否正確。對于復雜系統，建議保留舊的CPU模塊作為緊急備用。
